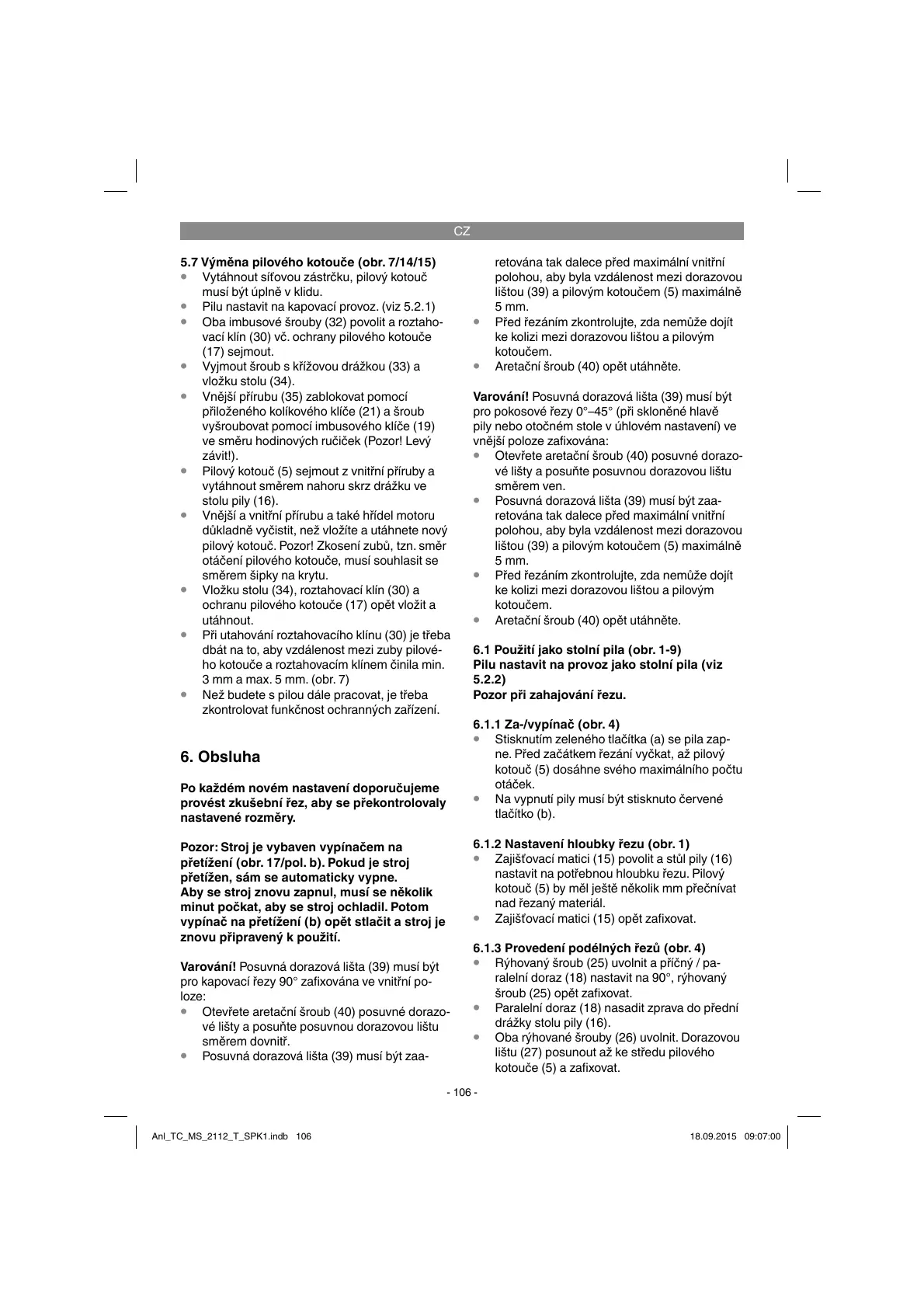

CZ
- 106 -
5.7 Výměna pilového kotouče (obr. 7/14/15)
•
Vytáhnout síťovou zástrčku, pilový kotouč
musí být úplně v klidu.
•
Pilu nastavit na kapovací provoz. (viz 5.2.1)
•
Oba imbusové šrouby (32) povolit a roztaho-
vací klín (30) vč. ochrany pilového kotouče
(17) sejmout.
•
Vyjmout šroub s křížovou drážkou (33) a
vložku stolu (34).
•
Vnější přírubu (35) zablokovat pomocí
přiloženého kolíkového klíče (21) a šroub
vyšroubovat pomocí imbusového klíče (19)
ve směru hodinových ručiček (Pozor! Levý
závit!).
•
Pilový kotouč (5) sejmout z vnitřní příruby a
vytáhnout směrem nahoru skrz drážku ve
stolu pily (16).
•
Vnější a vnitřní přírubu a také hřídel motoru
důkladně vyčistit, než vložíte a utáhnete nový
pilový kotouč. Pozor! Zkosení zubů, tzn. směr
otáčení pilového kotouče, musí souhlasit se
směrem šipky na krytu.
•
Vložku stolu (34), roztahovací klín (30) a
ochranu pilového kotouče (17) opět vložit a
utáhnout.
•
Při utahování roztahovacího klínu (30) je třeba
dbát na to, aby vzdálenost mezi zuby pilové-
ho kotouče a roztahovacím klínem činila min.
3 mm a max. 5 mm. (obr. 7)
•
Než budete s pilou dále pracovat, je třeba
zkontrolovat funkčnost ochranných zařízení.
6. Obsluha
Po každém novém nastavení doporučujeme
provést zkušební řez, aby se překontrolovaly
nastavené rozměry.
Pozor: Stroj je vybaven vypínačem na
přetížení (obr. 17/pol. b). Pokud je stroj
přetížen, sám se automaticky vypne.
Aby se stroj znovu zapnul, musí se několik
minut počkat, aby se stroj ochladil. Potom
vypínač na přetížení (b) opět stlačit a stroj je
znovu připravený k použití.
Varování! Posuvná dorazová lišta (39) musí být
pro kapovací řezy 90° zafi xována ve vnitřní po-
loze:
•
Otevřete aretační šroub (40) posuvné dorazo-
vé lišty a posuňte posuvnou dorazovou lištu
směrem dovnitř.
•
Posuvná dorazová lišta (39) musí být zaa-
retována tak dalece před maximální vnitřní
polohou, aby byla vzdálenost mezi dorazovou
lištou (39) a pilovým kotoučem (5) maximálně
5 mm.
•
P řed řezáním zkontrolujte, zda nemůže dojít
ke kolizi mezi dorazovou lištou a pilovým
kotoučem.
•
Aretační šroub (40) opět utáhněte.
Varování! Posuvná dorazová lišta (39) musí být
pro pokosové řezy 0°–45° (při skloněné hlavě
pily nebo otočném stole v úhlovém nastavení) ve
vnější poloze zafi xována:
•
Otevřete aretační šroub (40) posuvné dorazo-
vé lišty a posuňte posuvnou dorazovou lištu
směrem ven.
•
Posuvná dorazová lišta (39) musí být zaa-
retována tak dalece před maximální vnitřní
polohou, aby byla vzdálenost mezi dorazovou
lištou (39) a pilovým kotoučem (5) maximálně
5 mm.
•
P řed řezáním zkontrolujte, zda nemůže dojít
ke kolizi mezi dorazovou lištou a pilovým
kotoučem.
•
Aretační šroub (40) opět utáhněte.
6.1 Použití jako stolní pila (obr. 1-9)
Pilu nastavit na provoz jako stolní pila (viz
5.2.2)
Pozor při zahajování řezu.
6.1.1 Za-/vypínač (obr. 4)
•
Stisknutím zeleného tlačítka (a) se pila zap-
ne. Před začátkem řezání vyčkat, až pilový
kotouč (5) dosáhne svého maximálního počtu
otáček.
•
Na vypnutí pily musí být stisknuto červené
tlačítko (b).
6.1.2 Nastavení hloubky řezu (obr. 1)
•
Zajišťovací matici (15) povolit a stůl pily (16)
nastavit na potřebnou hloubku řezu. Pilový
kotouč (5) by měl ještě několik mm přečnívat
nad řezaný materiál.
•
Zajišťovací matici (15) opět zafixovat.
6.1.3 Provedení podélných řezů (obr. 4)
•
Rýhovaný šroub (25) uvolnit a příčný / pa-
ralelní doraz (18) nastavit na 90°, rýhovaný
šroub (25) opět zafixovat.
•
Paralelní doraz (18) nasadit zprava do přední
drážky stolu pily (16).
•
Oba rýhované šrouby (26) uvolnit. Dorazovou
lištu (27) posunout až ke středu pilového
kotouče (5) a zafixovat.
