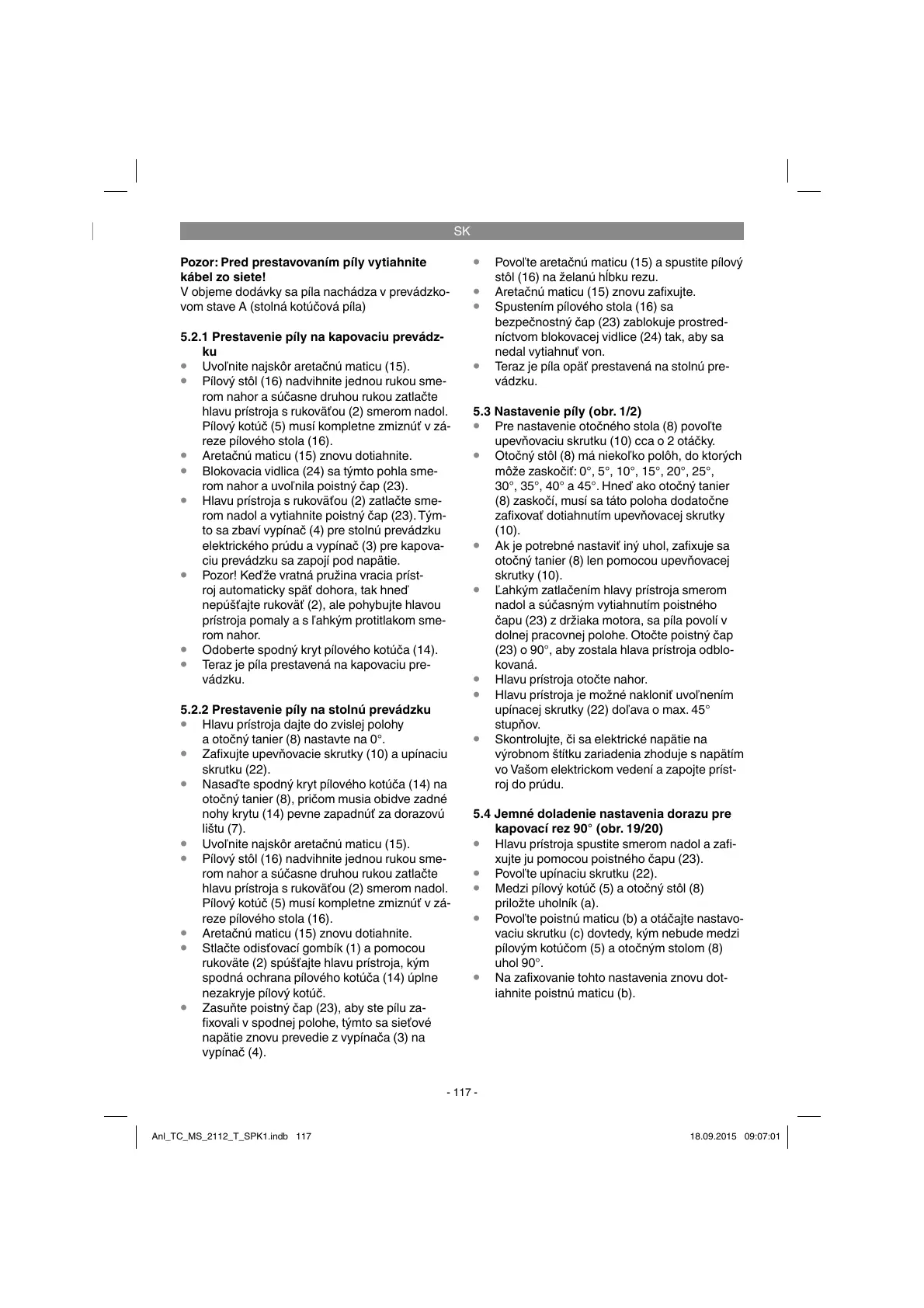

SK
- 117 -
Pozor: Pred prestavovaním píly vytiahnite
kábel zo siete!
V objeme dodávky sa píla nachádza v prevádzko-
vom stave A (stolná kotúčová píla)
5.2.1 Prestavenie píly na kapovaciu prevádz-
ku
•
Uvoľnite najskôr aretačnú maticu (15).
•
Pílový stôl (16) nadvihnite jednou rukou sme-
rom nahor a súčasne druhou rukou zatlačte
hlavu prístroja s rukoväťou (2) smerom nadol.
Pílový kotúč (5) musí kompletne zmiznúť v zá-
reze pílového stola (16).
•
Aretačnú maticu (15) znovu dotiahnite.
•
Blokovacia vidlica (24) sa týmto pohla sme-
rom nahor a uvoľnila poistný čap (23).
•
Hlavu prístroja s rukoväťou (2) zatlačte sme-
rom nadol a vytiahnite poistný čap (23). Tým-
to sa zbaví vypínač (4) pre stolnú prevádzku
elektrického prúdu a vypínač (3) pre kapova-
ciu prevádzku sa zapojí pod napätie.
•
Pozor! Keďže vratná pružina vracia príst-
roj automaticky späť dohora, tak hneď
nepúšťajte rukoväť (2), ale pohybujte hlavou
prístroja pomaly a s ľahkým protitlakom sme-
rom nahor.
•
Odoberte spodný kryt pílového kotúča (14).
•
Teraz je píla prestavená na kapovaciu pre-
vádzku.
5.2.2 Prestavenie píly na stolnú prevádzku
•
Hlavu prístroja dajte do zvislej polohy
a otočný tanier (8) nastavte na 0°.
•
Zafixujte upevňovacie skrutky (10) a upínaciu
skrutku (22).
•
Nasaďte spodný kryt pílového kotúča (14) na
otočný tanier (8), pričom musia obidve zadné
nohy krytu (14) pevne zapadnúť za dorazovú
lištu (7).
•
Uvoľnite najskôr aretačnú maticu (15).
•
Pílový stôl (16) nadvihnite jednou rukou sme-
rom nahor a súčasne druhou rukou zatlačte
hlavu prístroja s rukoväťou (2) smerom nadol.
Pílový kotúč (5) musí kompletne zmiznúť v zá-
reze pílového stola (16).
•
Aretačnú maticu (15) znovu dotiahnite.
•
Stlačte odisťovací gombík (1) a pomocou
rukoväte (2) spúšťajte hlavu prístroja, kým
spodná ochrana pílového kotúča (14) úplne
nezakryje pílový kotúč.
•
Zasuňte poistný čap (23), aby ste pílu za-
fixovali v spodnej polohe, týmto sa sieťové
napätie znovu prevedie z vypínača (3) na
vypínač (4).
•
Povoľte aretačnú maticu (15) a spustite pílový
stôl (16) na želanú hĺbku rezu.
•
Aretačnú maticu (15) znovu zafixujte.
•
Spustením pílového stola (16) sa
bezpečnostný čap (23) zablokuje prostred-
níctvom blokovacej vidlice (24) tak, aby sa
nedal vytiahnuť von.
•
Teraz je píla opäť prestavená na stolnú pre-
vádzku.
5.3 Nastavenie píly (obr. 1/2)
•
Pre nastavenie otočného stola (8) povoľte
upevňovaciu skrutku (10) cca o 2 otáčky.
•
Otočný stôl (8) má niekoľko polôh, do ktorých
môže zaskočiť: 0°, 5°, 10°, 15°, 20°, 25°,
30°, 35°, 40° a 45°. Hneď ako otočný tanier
(8) zaskočí, musí sa táto poloha dodatočne
zafixovať dotiahnutím upevňovacej skrutky
(10).
•
Ak je potrebné nastaviť iný uhol, zafixuje sa
otočný tanier (8) len pomocou upevňovacej
skrutky (10).
•
Ľahkým zatlačením hlavy prístroja smerom
nadol a súčasným vytiahnutím poistného
čapu (23) z držiaka motora, sa píla povolí v
dolnej pracovnej polohe. Otočte poistný čap
(23) o 90°, aby zostala hlava prístroja odblo-
kovaná.
•
Hlavu prístroja otočte nahor.
•
Hlavu prístroja je možné nakloniť uvoľnením
upínacej skrutky (22) doľava o max. 45°
stupňov.
•
Skontrolujte, či sa elektrické napätie na
výrobnom štítku zariadenia zhoduje s napätím
vo Vašom elektrickom vedení a zapojte príst-
roj do prúdu.
5.4 Jemné doladenie nastavenia dorazu pre
kapovací rez 90° (obr. 19/20)
•
Hlavu prístroja spustite smerom nadol a zafi-
xujte ju pomocou poistného čapu (23).
•
Povoľte upínaciu skrutku (22).
•
Medzi pílový kotúč (5) a otočný stôl (8)
priložte uholník (a).
•
Povoľte poistnú maticu (b) a otáčajte nastavo-
vaciu skrutku (c) dovtedy, kým nebude medzi
pílovým kotúčom (5) a otočným stolom (8)
uhol 90°.
•
Na zafixovanie tohto nastavenia znovu dot-
iahnite poistnú maticu (b).
