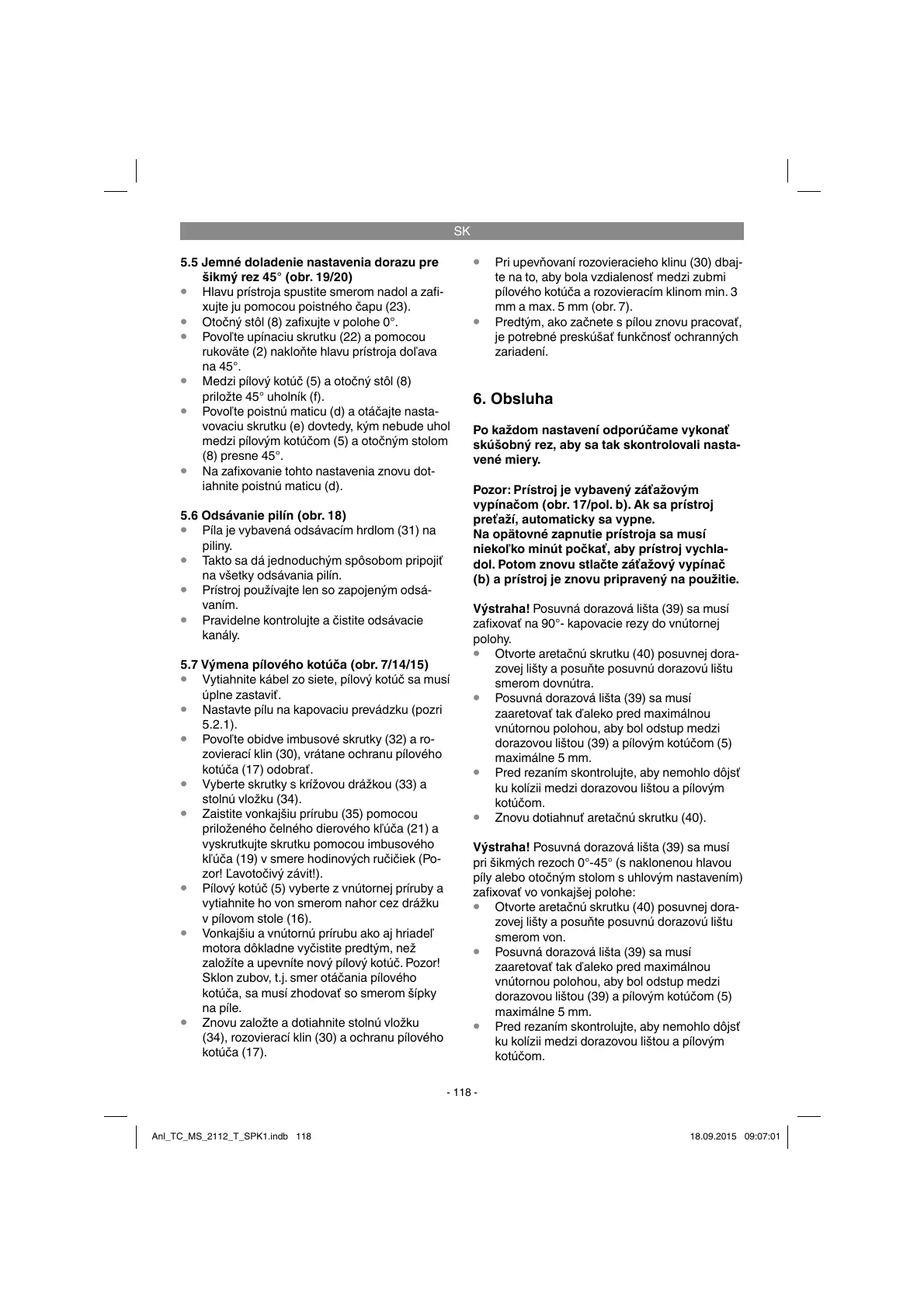

SK
- 118 -
5.5 Jemné doladenie nastavenia dorazu pre
šikmý rez 45° (obr. 19/20)
•
Hlavu prístroja spustite smerom nadol a zafi-
xujte ju pomocou poistného čapu (23).
•
Otočný stôl (8) zafixujte v polohe 0°.
•
Povoľte upínaciu skrutku (22) a pomocou
rukoväte (2) nakloňte hlavu prístroja doľava
na 45°.
•
Medzi pílový kotúč (5) a otočný stôl (8)
priložte 45° uholník (f).
•
Povoľte poistnú maticu (d) a otáčajte nasta-
vovaciu skrutku (e) dovtedy, kým nebude uhol
medzi pílovým kotúčom (5) a otočným stolom
(8) presne 45°.
•
Na zafixovanie tohto nastavenia znovu dot-
iahnite poistnú maticu (d).
5.6 Odsávanie pilín (obr. 18)
•
Píla je vybavená odsávacím hrdlom (31) na
piliny.
•
Takto sa dá jednoduchým spôsobom pripojiť
na všetky odsávania pilín.
•
Prístroj používajte len so zapojeným odsá-
vaním.
•
Pravidelne kontrolujte a čistite odsávacie
kanály.
5.7 Výmena pílového kotúča (obr. 7/14/15)
•
Vytiahnite kábel zo siete, pílový kotúč sa musí
úplne zastaviť.
•
Nastavte pílu na kapovaciu prevádzku (pozri
5.2.1).
•
Povoľte obidve imbusové skrutky (32) a ro-
zovierací klin (30), vrátane ochranu pílového
kotúča (17) odobrať.
•
Vyberte skrutky s krížovou drážkou (33) a
stolnú vložku (34).
•
Zaistite vonkajšiu prírubu (35) pomocou
priloženého čelného dierového kľúča (21) a
vyskrutkujte skrutku pomocou imbusového
kľúča (19) v smere hodinových ručičiek (Po-
zor! Ľavotočivý závit!).
•
Pílový kotúč (5) vyberte z vnútornej príruby a
vytiahnite ho von smerom nahor cez drážku
v pílovom stole (16).
•
Vonkajšiu a vnútornú prírubu ako aj hriadeľ
motora dôkladne vyčistite predtým, než
založíte a upevníte nový pílový kotúč. Pozor!
Sklon zubov, t.j. smer otáčania pílového
kotúča, sa musí zhodovať so smerom šípky
na píle.
•
Znovu založte a dotiahnite stolnú vložku
(34), rozovierací klin (30) a ochranu pílového
kotúča (17).
•
Pri upevňovaní rozovieracieho klinu (30) dbaj-
te na to, aby bola vzdialenosť medzi zubmi
pílového kotúča a rozovieracím klinom min. 3
mm a max. 5 mm (obr. 7).
•
Predtým, ako začnete s pílou znovu pracovať,
je potrebné preskúšať funkčnosť ochranných
zariadení.
6. Obsluha
Po každom nastavení odporúčame vykonať
skúšobný rez, aby sa tak skontrolovali nasta-
vené miery.
Pozor: Prístroj je vybavený záťažovým
vypínačom (obr. 17/pol. b). Ak sa prístroj
preťaží, automaticky sa vypne.
Na opätovné zapnutie prístroja sa musí
niekoľko minút počkať, aby prístroj vychla-
dol. Potom znovu stlačte záťažový vypínač
(b) a prístroj je znovu pripravený na použitie.
Výstraha! Posuvná dorazová lišta (39) sa musí
zafi xovať na 90°- kapovacie rezy do vnútornej
polohy.
•
Otvorte aretačnú skrutku (40) posuvnej dora-
zovej lišty a posuňte posuvnú dorazovú lištu
smerom dovnútra.
•
Posuvná dorazová lišta (39) sa musí
zaaretovať tak ďaleko pred maximálnou
vnútornou polohou, aby bol odstup medzi
dorazovou lištou (39) a pílovým kotúčom (5)
maximálne 5 mm.
•
Pred rezaním skontrolujte, aby nemohlo dôjsť
ku kolízii medzi dorazovou lištou a pílovým
kotúčom.
•
Znovu dotiahnuť aretačnú skrutku (40).
Výstraha! Posuvná dorazová lišta (39) sa musí
pri šikmých rezoch 0°-45° (s naklonenou hlavou
píly alebo otočným stolom s uhlovým nastavením)
zafi xovať vo vonkajšej polohe:
•
Otvorte aretačnú skrutku (40) posuvnej dora-
zovej lišty a posuňte posuvnú dorazovú lištu
smerom von.
•
Posuvná dorazová lišta (39) sa musí
zaaretovať tak ďaleko pred maximálnou
vnútornou polohou, aby bol odstup medzi
dorazovou lištou (39) a pílovým kotúčom (5)
maximálne 5 mm.
•
Pred rezaním skontrolujte, aby nemohlo dôjsť
ku kolízii medzi dorazovou lištou a pílovým
kotúčom.
