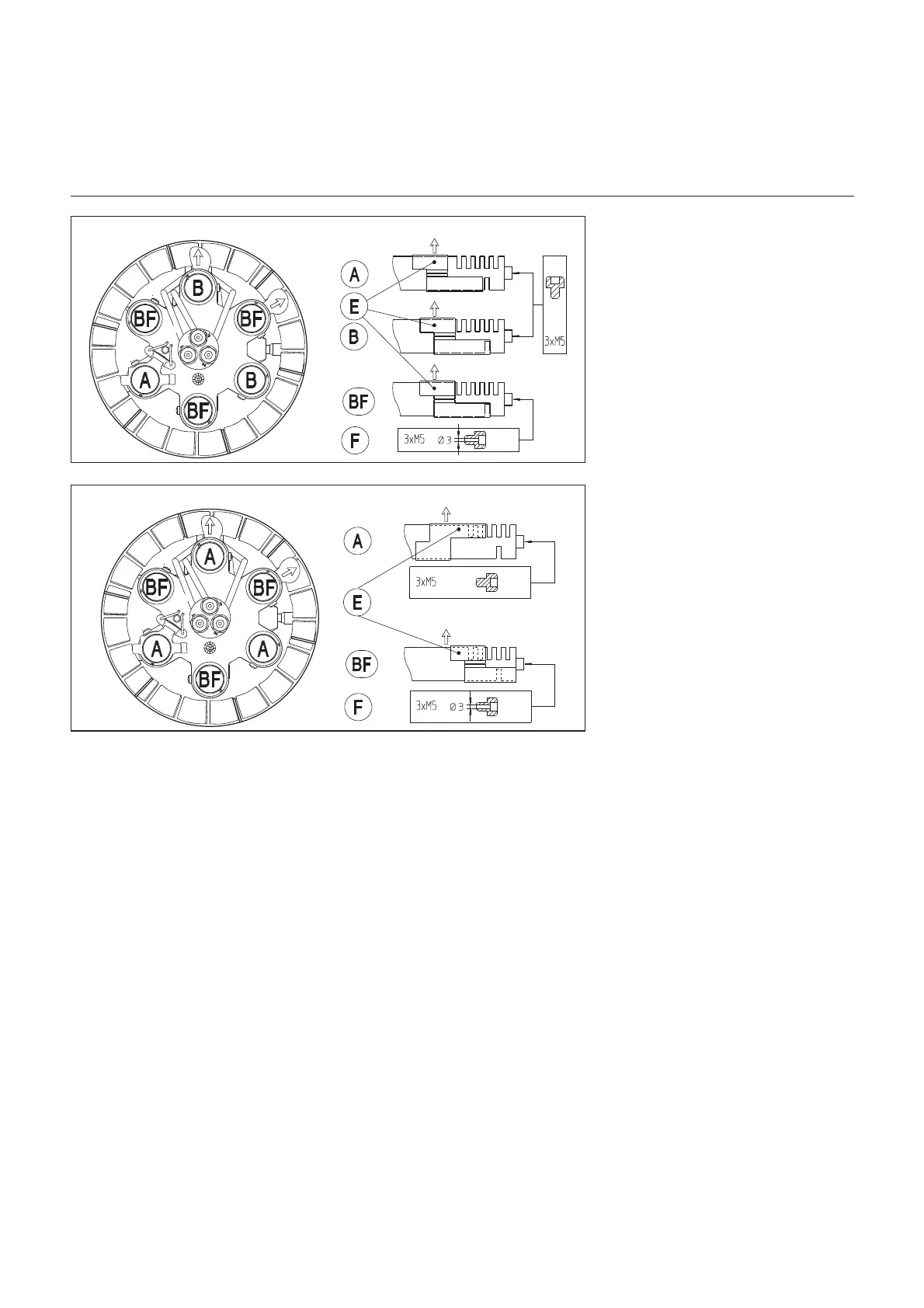

Werkseinstellung
5 nach außen offene Schlitze (Pfeil) + 1
Schlitz nach innen an 1 mit A bezeichne
-
ter Gasdüse gemäß Stellung der Schie
-
behülse E.
Befestigung der Stauscheibe mit drei
nicht gebohrten Schrauben M5x6 auf
den drei Gasdüsen A und B.
5 nach außen offene Schlitze (Pfeil) +
kein (0) Schlitz nach innen an 5 mit B
und BF bezeichneten Gasdüsen gemäß
Stellung der Schiebehülse E.
Befestigung der Stauscheibe mit drei auf
Ø3 gebohrten Schrauben F M5x6 auf
den drei Gasdüsen BF.
Empfohlene Einstellung
3 nach außen offene Schlitze (Pfeil) + 1
Schlitz nach innen an 3 mit A bezeichne
-
ten Gasdüsen gemäß Stellung der
Schiebehülse E.
Befestigung der Stauscheibe mit drei
nicht gebohrten Schrauben M5x6 auf
den drei Gasdüsen A.
3 nach außen offene Schlitze (Pfeil) +
kein (0) Schlitz nach innen an 3 mit BF
bezeichneten Gasdüsen gemäß
Stellung der Schiebehülse E.
Befestigung der Stauscheibe mit drei
gebohrten Schrauben F M5x6 auf den
drei Gasdüsen BF.
Montage
Einstellungen
Gasdüsen
Erdgas
Propangas
