21
06/2011 - Art. Nr. 13 018 118C
Einregulierung des Brenners bei
Gasbetrieb
•
Gaskugelhahn öffnen.
•
Gas- und Luftdruckwächter auf Mini
-
malwerte einstellen.
•
Mikroamperemeter (0-500µA)
anstelle der Meßbrücke anschließen
(Polarität prüfen).
•
S1/H10.1 - S29J -S2K - S4 Gas
drücken.
•
Kesselregelung einschalten.
•
Feuerungsautomat entriegeln.
•
Gasdichteprüfgerät schaltet Brenner
nach erfolgreicher Prüfung frei.
•
Nach Flammenbildung die Verbren
-
nungswerte kontrollieren (CO,CO
2
).
•
UV-Strom ablesen (Sollwert
zwischen 200 und 500 μA).
•
Gasdurchsatz am Gaszähler ablesen.
•
Leistung, durch Drücken auf + des
Impulschalters S3, auf Großlast
erhöhen.
• Abgaswerte kontrollieren. Je nach
Meßwert das Gas/Luftverhältnis
nachjustieren :
–
bei SKP auf Einstellschraube R
einwirken. Dazu obere Abdeckhaube
entfernen. Höheres CO
2
in Richtung
+. Niedrigeres CO
2
in Richtung -. (s.
Symbole Oberseite SKP70 Seite 9)
–
bei MBVEF Ventil auf Schraube V
wirken. Höheres CO
2
in Richtung
grösserer Skalenwert. Niedrigeres
CO
2
in Richtung kleinerer Skalen
-
wert. (s. Seite 9)
•
Um den gewünschten Wirkungsgrad
zu erreichen, die vom Kesselherstel
-
ler angegebenen CO
2
- und
Abgastemperaturwerte einhalten.
•
UV-Strom ablesen (Sollwert
zwischen 200 und 500 μA)
•
Gasdurchsatz am Gaszähler ablesen.
•
Brenner auf Kleinlast bringen und
Verbrennungswerte kontrollieren. Je
nach Meßwert, beim SKP-Regler die
Schraube D, beim MBVEF Regler
die Schraube N justieren.
•
Die gewünschte Teillast mit der
Taste S3 festlegen. Dazu ist die
Nocke V je nach Bedarf nachzujus
-
tieren.
•
Abgaswerte nochmals kontrollieren
und je nach Messwert das Gas/Luft
Verhältnis nachjustieren.
•
Brenner wieder auf Großlast
bringen; die Verbrennungswerte kon-
trollieren.
• Haben sich die Meßwerte durch Ver-
stellen der Schraube D beim
SKP-Regler oder der Schraube N
beim MBVEF-Ventil geändert,
müssen beim SKP-Regler das Ver-
hältnis R, beim MBVEF-Ventil das
Verhältnis V im gewünschten Sinne
justiert werden.
m
Maß Y der Brennkopfeinstellung
darf nicht geändert werden.
•
Wird die Brennkopfeinstellung (Maß
Y) geändert, so ist der ganze Ein
-
stellvorgang für Ölbetrieb nochmals
vorzunehmen.
•
Endschalter I darf nicht mehr
geändert werden, da die 3 Stufe Öl
bereits eingestellt ist.
Einstellung Zündlast
•
Die Zündlast bei Gasbetrieb mit
Nocke III so einstellen, daß ein
sicherer Start des Brenners gewähr
-
leistet ist. Hierbei kann die Zündlast
ober- oder unterhalb der Kleinlast
eingestellt werden.

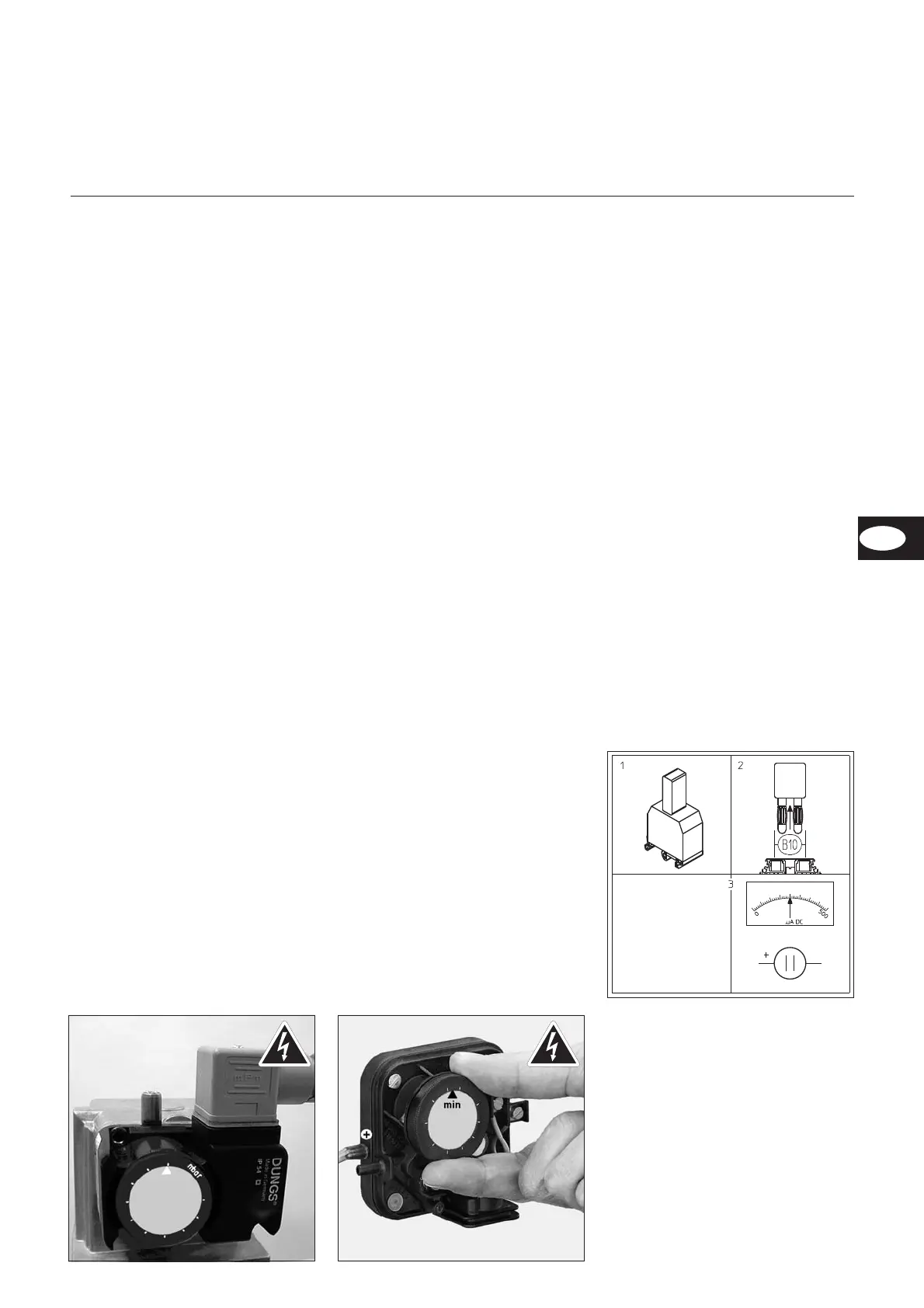

Einstellung Gasdruckwächter
•
Gasdruckwächter auf den minimal
zu erwartenden Eingangsfließdruck
einstellen.
•
Gaskugelhahn langsam schließen.
•
Der Brenner muß wegen Gasdruc
-
kmangel abschalten.
•
Gaskugelhahn wieder öffnen.
Einstellung Luftdruckwächter
•
Wenn der Brenner wieder auf
Kleinlast brennt, durch Drehen der
Skalenscheibe den Ausschaltpunkt
am Luftdruckwächter ermitteln.
•
Den Luftdruckwächter 10% unter
diesem Ausschaltwert einstellen.
Inbetriebnahme
Einregulierung Gasbetrieb
Einstellung Gasdruckwächter, Luftdruckwächter
