Elcometer 510 - Page 104

 Geselecteerde statistieken ( Fig. 2);
in te stellen via Display/Statistieken/
Selecteer Statistieken. U kunt kiezen
om alleen de geselecteerde of alle
statistieken weer te geven. Kies uit:
Aantal Metingen, Gemiddelde, Laagste
Meting, Hoogste Meting, Reeks, Standaard
Deviatie, Variatie Coefficient.
 Grafiek (Fig. 3); een trendgrafiek van
de laatste 20 metingen die na elke
meting automatisch wordt bijgewerkt.
4.5 EEN EENHEID KIEZEN
De Elcometer 510 Model S kan trektests tonen in MPa, psi, newton of
2
N/mm . Druk op Menu/Setup/Eenheden om een eenheid te kiezen.
4.6 DOLLYMAAT & TREKGRAAD KIEZEN
Voordat u een hechtingstest kunt uitvoeren, dient u de toepasselijke
dollymaat en trekgraad te kiezen. U kunt de Elcometer 510 gebruiken
met dolly's van 10 mm, 14,2 mm, 20 mm en 50 mm. Aangezien de
trekgraad wordt bepaald aan de hand van de dollymaat moet u eerst
de dollymaat kiezen. Raadpleeg hiervoor de tabel met 'Dollymaten &
trekgraadwaarden' op bladzijde nl-8.
De dollymaat en trekgraad instellen:
1 Druk op Menu/Dolly Afmeting & Trekkracht.

2 Gebruik de softkeys om de gewenste dollymaat te markeren

en druk op ‘Kies’. Het scherm 'Trekkracht' verschijnt nu.

3 Gebruik de softkeys om de trekgraad naar behoeven in te

stellen en druk ter bevestiging op 'Ok'.
4 AAN DE SLAG (vervolg)

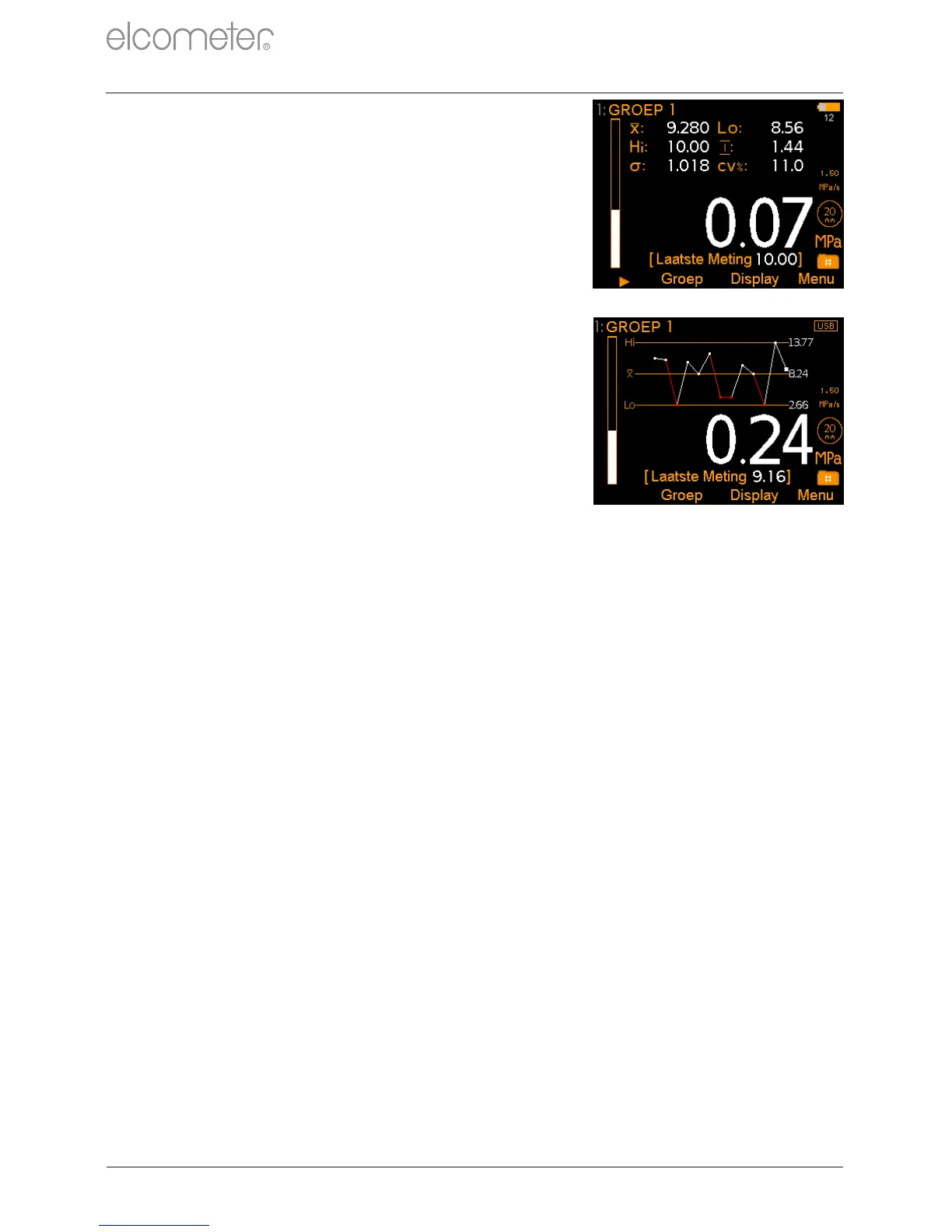

Fig. 2: Geselecteerde statistieken
Fig. 3: Graek
www.elcometer.com
nl-7
