5 FIXATION DU PLOT (suite)

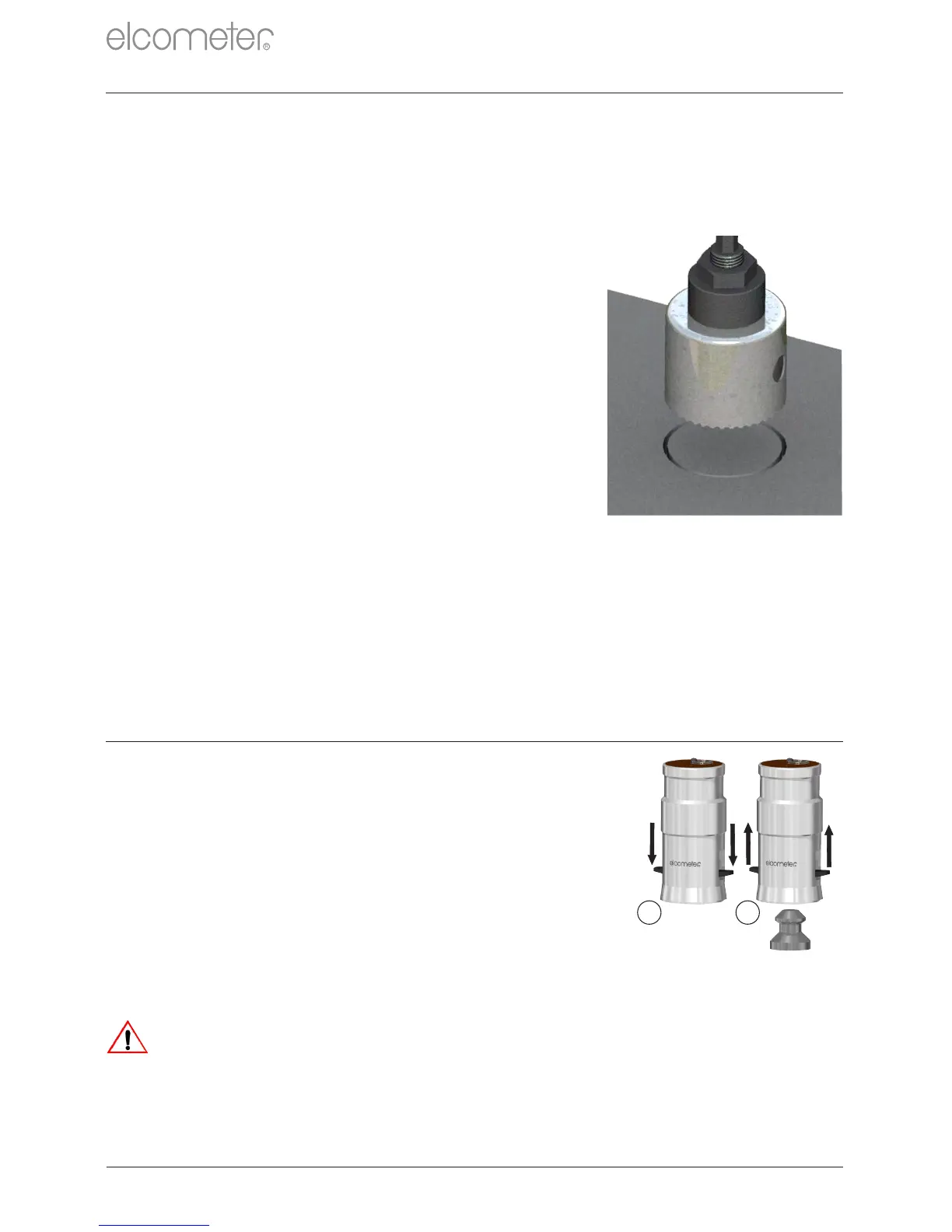

5.2 TEST SUR BÉTON AVEC DES PLOTS 50 mm
Lors de tests sur béton avec des plots de 50 mm, il peut être
nécessaire de détourer le revêtement, parfois en pénétrant la surface
en béton.
1 Si vous testez des revêtements don't
l'épaisseur est supérieure à 0.5 mm
(20 mils), utilisez le détoureur de plots 50
mm et la tige (montée sur une perceuse à
colonne ou une perceuse à main) pour
découper un "cercle" dans le béton.
Assurez-vous que la découpe est
perpendiculaire au revêtement et que la zone de
test ne subit pas de torsion ou de couple. Pour
réduire la chaleur et supprimer la poussière, il
peut être nécessaire d'utiliser de l'eau.
2 Suivez les étapes 1-4 décrites au
Chapitre 5.1. Vérifiez que le plot est
bien positionné à l'intérieur du cercle de
découpe.
Pour découper des revêtements don't l'épaisseur est inférieure à
0.5 mm (20 mils), un couteau pointu est parfois suffisant pour réaliser
une découpe soignée autour du plot une fois celui-ci solidement collé.
Substrat béton
6 ASSEMBLAGE DE LA JAUGE ET DU PLOT
1 Vérifier que le raccord rapide est
entièrement libre (détendu).
2 Soulevez le système de raccord rapide,
placez l'actionneur (avec la collerette
c
fixée ) sur le plot, puis relâchez le raccord
pour serrer le plot.
Le système de raccord rapide n'est pas un
verrou à baïonnette. N'essayez pas de pousser
l'actionneur sur le plot sans relever le système
de raccord rapide.
Lors de tests en hauteur ou sur des surfaces verticales, la Pince d'ancrage
magnétique (référence T99923797) peut s'avérer utile pour éviter
d'endommager le revêtement périphérique ou de blesser l'utilisateur. Elle se fixe
sur l'anneau de fixation situé sur le dessus de l'actionneur et empêche
l'actionneur de tomber lorsque le plot est retiré du substrat.
1 2
c
Il existe également des collerettes pour plots 10 mm, 14.2 mm, 20 mm et 50 mm et pour substrats fins. Voir
Section 15.3 “Collerettes pour plots" en page fr-19.
