Elcometer 510 - 本体外観

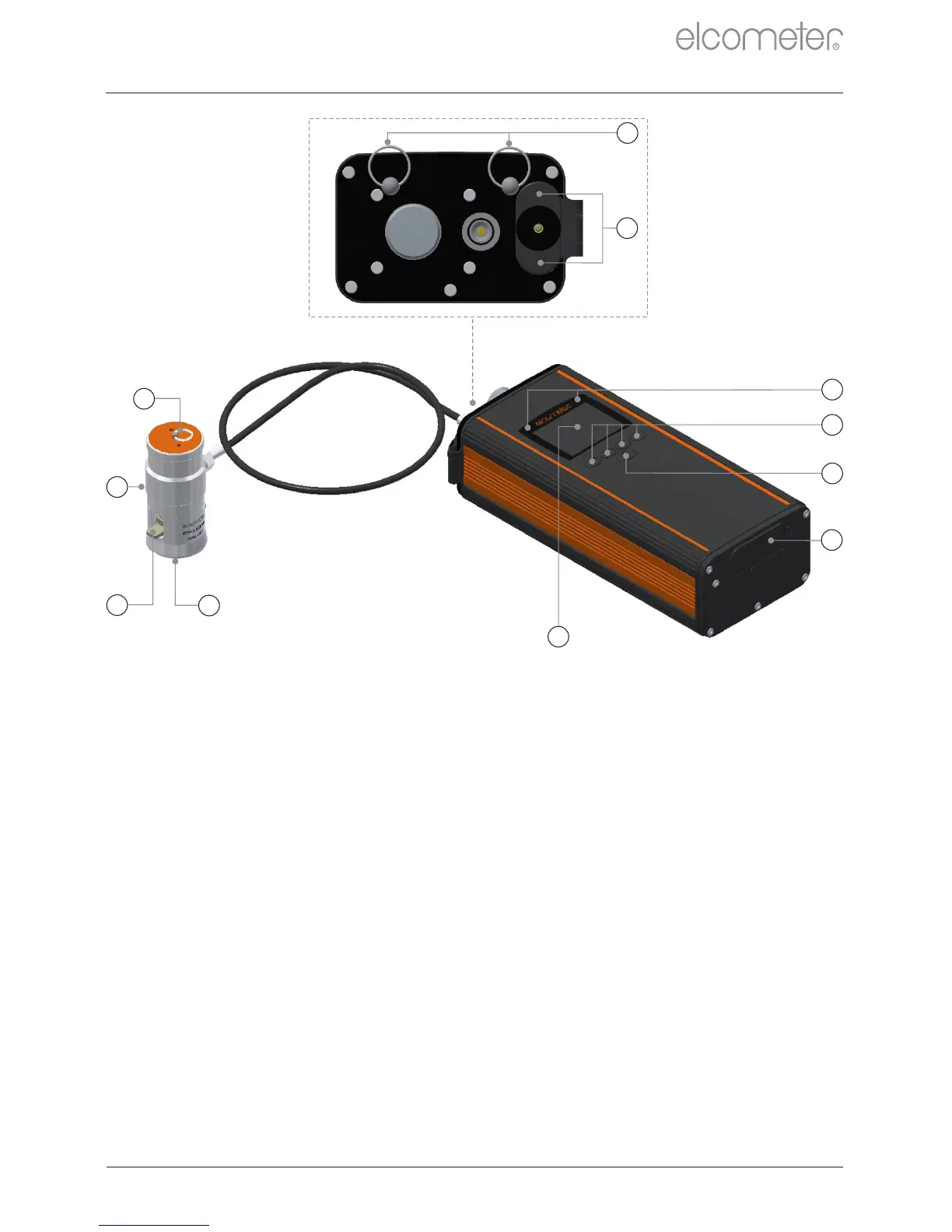

1 本体外観
1 アクチュエータ
2 固定具取付⽤リング
3 肩紐取付部
4 電池収納部
5 LEDランプ-⾚（左）、緑（右）
6 多機能ソフトキー
7 電源ボタン
8 データ出⼒⽤USB端⼦（カバーの下）
9 液晶画⾯
a
10 ドリー取付台
11 連結⾦具
www.elcometer.com
jp-2
R
a
直径上の図では、 20mmドリー⽤の標準取付台が装着されています。別のサイズのドリー⽤や薄地⽤の取付台
もあります。詳しくは、jp-19ページのセクション15.3「ドリー取付台」を参照してください。
