Statistiques sélectionnées (Fig. 2);
selon le choix effectué dans Afficha/
Statistiques/Stats sélection. Vous
pouvez choisir de voir uniquement
celles sélectionnées, ou la totalité. Les
paramètres disponibles sont :
Nombre de mesures, Moyenne, Mesure la
plus basse, Mesure la plus haute, Plage de
mesures, Ecart-Type, Coefficient de
Variation.
Graphe (Fig. 3); courbe de tendance
des 20 dernières valeurs
automatiquement mise à jour après
chaque mesure.
4.5 SELECTIONNER LES UNITES DE MESURE
L'Elcometer 510 Modèle S permet d'afficher les résultats en MPa, psi,
2
Newtons ou N/mm . Pour choisir une unité de mesure, appuyez sur
Menu/Initialiser/Unités.
4.6 SELECTIONNER LA TAILLE DU PLOT & LA FORCE DE TRACTION
Avant de réaliser un test d'adhérence, vous devez sélectionner la taille
du plot et la force de traction. L'Elcometer 510 peut être utilisé avec
des plots 10 mm, 14.2 mm, 20 mm et 50 mm. La force de traction est
définie par la taille du plot. Vous devez donc commencer par choisir la
taille du plot. Voir Tableau " " enForces de traction pré-définies
page fr-8.
Pour définir la taille du plot et la force de traction :
1 Appuyez sur Menu/Taille plot & Echelle de traction.
2 Utilisez les touches pour mettre la taille de plot souhaitée en
surbrillance, puis appuyez sur "Sélect.". L'écran "Echelle traction"
apparait.
3 Utilisez les touches pour sélectionner la force de traction
souhaitée, puis appuyez sur OK pour confirmer.
4 PREMIÈRES MARCHES (suite)

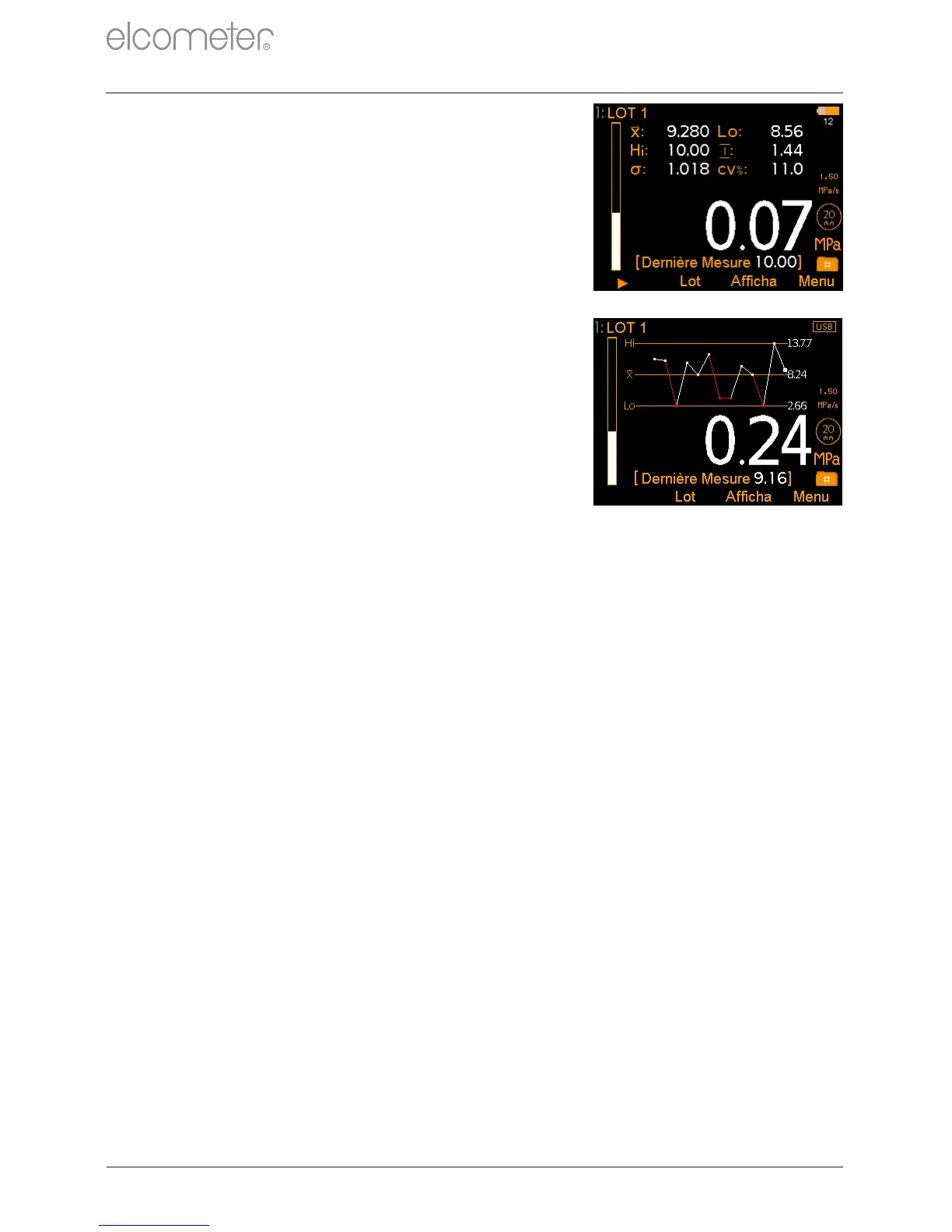

Fig. 2: Statistiques sélectionnées
Fig. 3: Graphe
www.elcometer.com
fr-7
