10
FR
Manuel d‘instructions
Série PS 2000 B Triple
Date : 13.11.2019
Utilisation de l’appareil
4.6 Mode suivi
Le mode suivi est utilisé pour contrôler les sorties 1 et 2
simultanément et avec des valeurs réglées identiques, en
utilisant uniquement le panneau de commande de gauche.
Cela est particulièrement utile lors de l’utilisation de ces
sorties en série ou en parallèle.
Ce qui suit s’applique :
• Le suivi peut uniquement être activé ou désactivé si les
deux sorties sont désactivées
• En mode suivi, le panneau de commande de droite est
désactivé
• Le panneau de commande de gauche (sortie 1) est utilisé
pour ajuster les valeurs réglées (U, I) et les seuils (OVP,
OCP) pour les deux sorties. Ces valeurs sont imposées
au panneau de commande de droite.
• Les valeurs réglées de la sortie 2 suivent les valeurs
réglées de la sortie 1, les valeurs lues dépendent de la
charge
• Le mode suivi peut également être activé ou désactivé
par une commande en contrôle à distance
• En parallèle, les valeurs lues des sorties sont indiquées
sur l’écran associé
4.4.2 Pas d’ajustement
Les pas d’ajustement suivants s’appliquent en fonction des
valeurs nominales (voir aussi les spécications) :
Tension Courant
Val. nom. Large Fin Val. nom. Large Fin
42 V 1 V 0,05 V 3 A 0,1 A 0,01 A
84 V 1 V 0,1 V 5 A 0,1 A 0,01 A
6 A 0,1 A 0,01 A
10 A 0,1 A 0,01 A
L’ajustement de la tension de sortie pour la sortie 3 peut
uniquement être réalisé en la mesurant avec un multimètre !
4.5 Verrouillage du panneau (LOCK)
Le verrouillage du panneau de commande est conçu pour
empêcher une utilisation involontaire des boutons pous-
soirs et rotatifs. Le verrouillage est activé ou désactivé
en utilisant le bouton Preset. Lorsqu’il est actif, seul le
bouton de pré-réglage peut être utilisé pour le désactiver.
La condition LOCK peut être réglée indépendamment pour
les panneaux de commande gauche et droit. Exception : le
panneau de commande droit est verrouillé en mode suivi et
peut uniquement être déverrouillé en quittant le mode suivi.
Tant que le verrouillage LOCK est actif, la sortie ne
peut pas être désactivée manuellement, même en cas
d’urgence !

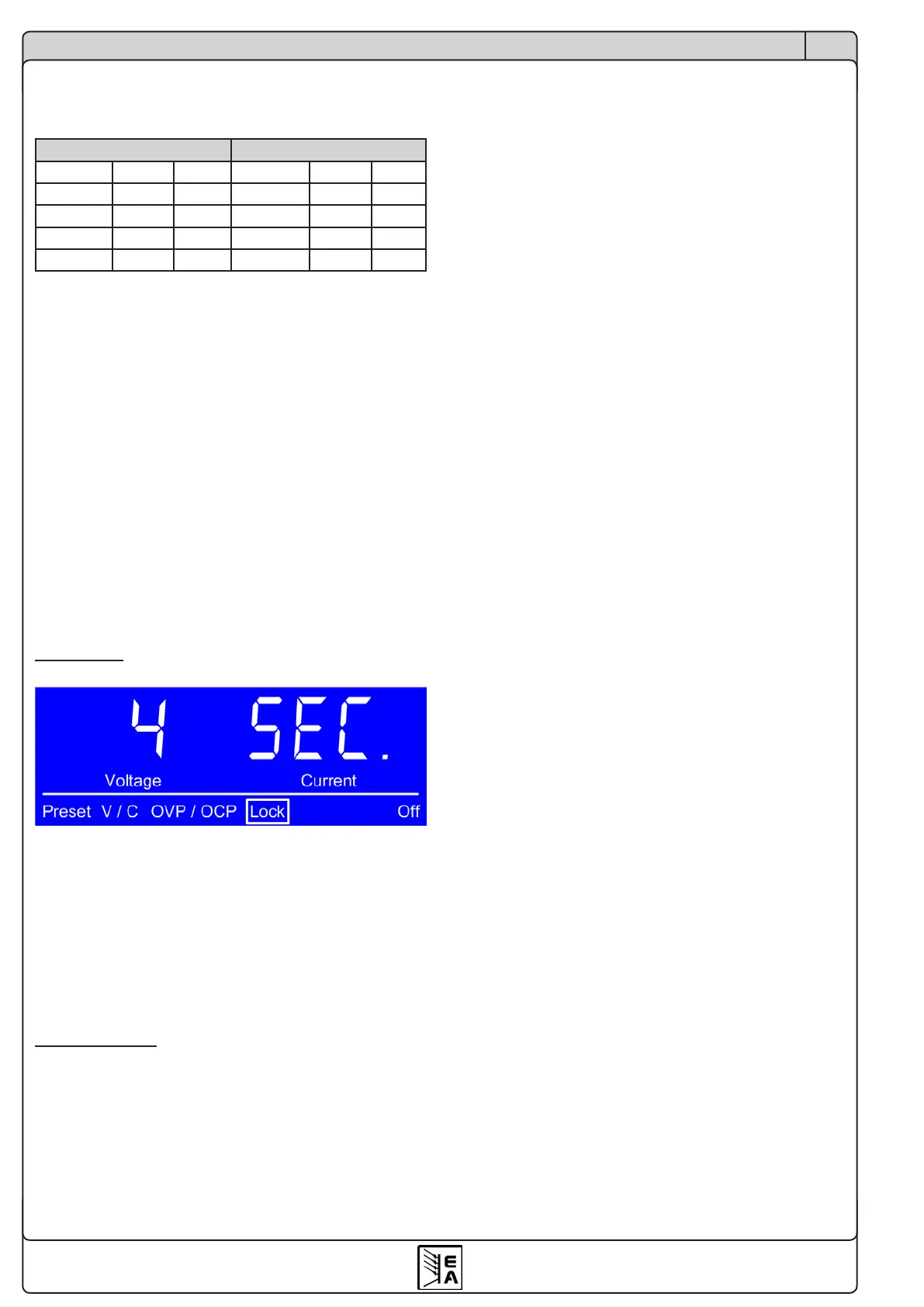

L’activation est réalisée en appuyant trois fois sur le
bouton preset jusqu’à ce que l’écran ache ce qui suit :
Figure 4
Un décompte sera lancé. Pendant ce décompte, vous avez
deux possibilités :
a) Attendre jusqu’à la n du décompte. Après quoi le ver-
rouillage LOCK du panneau de commande est actif.
b) Appuyer une fois de plus sur le bouton de pré-réglage
preset et arrêter le décompte. Le verrouillage LOCK est
alors désactivé.
La désactivation est réalisée en appuyant sur le bouton
„Preset“, ce qui relance le décompte. S’il est expiré, le
verrouillage LOCK reste actif. Si le décompte est annulé
en appuyant de nouveau sur le bouton, le verrouillage
LOCK sera désactivé.
