14
ITIT

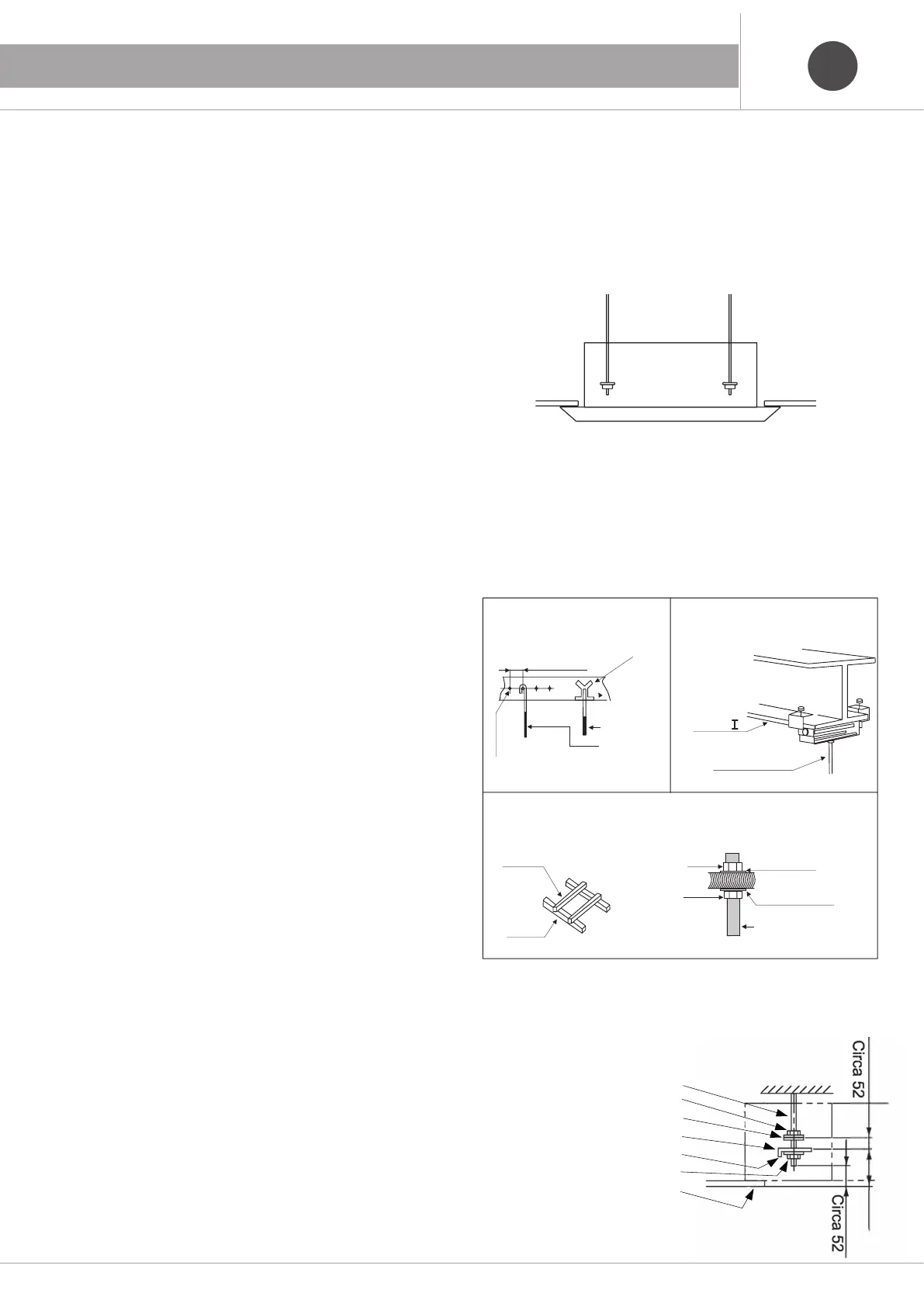

6.2 Fissaggio dell'unità ai bulloni di ancoraggio
- Verificare che l'apertura nel controsoffitto sia di dimensioni adeguate
all'installazione dell'unità.
- Preparare tutte le tubazioni (refrigerante, scarico condensa) e i cavi
elettrici (collegamento tra unità interna ed esterna) dell’unità interna
- Installare i bulloni di ancoraggio.
- Inserire i dadi nei bulloni di ancoraggio e regolarne la distanza dal
controsoffitto
- Inserire le staffe di ancoraggio dell'unità interna sui bulloni di ancorag-
gio per appendere l'unità. Assicurarsi di inserire una rondella e un dado
a entrambe le estremità di ogni staffa.
6.1 Apertura del controsoffitto e fissaggio
bulloni di sospensione
(1) Determinare la posizione di installazione dell'unità facendo attenzio-
ne allo spazio per le tubazioni, per il cablaggio e la manutenzione.
(2) Tagliare un'apertura di dimensioni adeguate nel controsoffitto
utilizzando come riferimento la dima di cartone a corredo dell'unità.
Over1500mm
Over1500mm
Over 1500mm
Over 1500mm
L1 L1
L
575 > 590 mm
570 mm
400 mm
0 mm16
Foratura e fissaggio dei bulloni di ancoraggio
Per calcestruzzo
Per solaio in acciaio
150 a 160 mm
Avvitare
(100 a 150kg)
Barre d’acciaio
Bulloni
di sospensione
(w3/8 - M10)
Solaio a
forma di
Bulloni
di sospensione
(w3/8 - M10)
Per solaio in legno
Asta in legno (60mm a 90mm)
Solaio in legno
Dado
Rondella rotonda
Rondella quadrata
Dado
Bullone di sospensione
Bullone di sospensione (in dotazione)
Dado (in dotazione)
* Rondella con isolamento (accessorio)
Staffa di sospensione (compresa nell’unità interna)
*Rondella (accessorio)
Dado (in dotazione)
Superficie del soffitto
181
6. INSTALLAZIONE DELL'UNITÀ INTERNA
Le attività d’ installazione e manutenzione eseguite sui condizio-
natori d’aria, possono essere effettuate soltanto da personale e
imprese in possesso del certificato appropriato conformemente al
regolamento UE 2015/2067 che stabilisce, in conformità al regola-
mento UE 517/2014 del Parlamento europeo e del Consiglio, i requi-
siti minimi delle imprese e del personale per quanto concerne le
apparecchiature fisse di refrigerazione, condizionamento d’aria e
pompe di calore contenenti taluni gas fluorurati ad effetto serra.
- L'installazione deve essere eseguita da personale qualificato e autorizzato.
- Non tentare di installare l'apparecchio da soli.
- Per eventuali riparazioni contattare il Servizio Assistenza. Le riparazioni di
carattere elettrico devono essere eseguite da elettricisti qualificati.
- Operazioni non adeguate possono provocare gravi danni all'utente.
- La lista dei centri assistenza è disponibile nel sito web www.emmeti.com.
La corretta installazione del climatizzatore ne garantisce l’efficiente
funzionamento.
Vi invitiamo pertanto a seguire attentamente le indicazioni sul posizio-
namento, l’installazione, i collegamenti e il collaudo presenti in questi
manuali.
L'installazione della unità deve essere eseguita in conformità alle norma-
tive di sicurezza locali e nazionali.
Collegare l’unità alla alimentazione elettrica , solamente dopo aver com-
pletato l’installazione.
Per l’installazione della unità deve essere garantita una posizione oriz-
zontale della stessa.
Scegliere una posizione adeguata per l’installazione della unità che
renda semplice lo scarico condensa e la connessione alla unità esterna.
Assicurarsi che ci sia abbastanza spazio per l’installazione e la manuten-
zione della unità.
Assicurarsi che la distanza fra il pavimento e l’unità interna sia superiore
a 1800mm.
Assicurarsi che il luogo di installazione possa sopportare un carico di
almeno 4 volte il peso della unità.
ATTENZIONE
Pericolo taglio: uso guanti adatti
Se ne ricorrono le condizioni rispettare le norme per i lavori in quota
