6. INSTALLAZIONE DELL'UNITÀ INTERNA

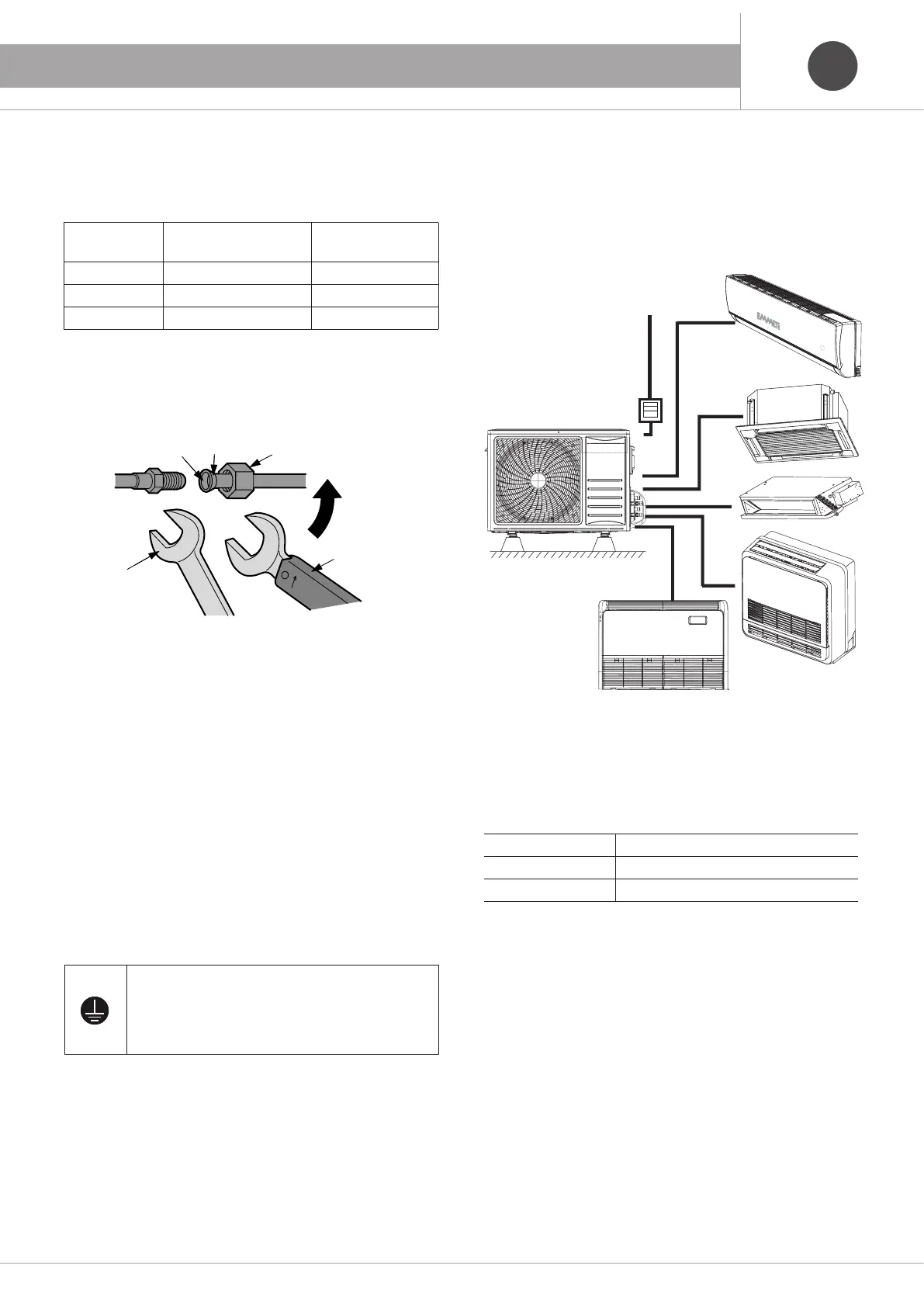

Connessione dei tubi ai raccordi
Connettere le tubazioni ai raccordi delle unità.
Per il serraggio stringere i bocchettoni con una coppia pari a:
Collegare il cavo di messa a terra
Il cavo di messa a terra non deve essere collegato alle
tubazioni del gas, dell’acqua, al parafulmini, alla linea
telefonica; la scorretta messa a terra può provocare sca-
riche elettriche.
Controlli preliminari
- Controllare che l’impianto elettrico, destinato all’alimentazione del
climatizzatore, abbia tensione e frequenza corrispondente a quella
richiesta dalle unità.
- Controllare che la potenza elettrica di cui dispone l’utente sia sufficien-
te al funzionamento del climatizzatore e degli altri apparecchi elettrici
presenti.
Olio refrigerante
Bocchettone
Chiave a rullino
Chiave
dinamometrica
6.5 Allacciamento elettrico
I collegamenti elettrici devono essere eseguiti da personale qualificato e
nel rispetto delle normative vigenti nel luogo d’installazione dell’unità di
condizionamento dell’aria.
Il collegamento deve essere preceduto da un’accurata verifica di compa-
tibilità tra la linea di alimentazione elettrica e le caratteristiche dell’unità
che si intende collegare.
Nella linea d’alimentazione elettrica dell’unità è obbligatorio prevedere
un interruttore (differenziale) bipolare con una separazione dei contatti di
almeno 3 mm in ciascun polo.
Attenzione!
Prima di effettuare qualsiasi intervento sulle unità accertarsi che sia stata
tolta l’alimentazione elettrica generale.
Prima di interrompere l’alimentazione dall’interruttore spegnere il climatiz-
zatore con il telecomando.
Diametro Spessore superficie
(mm)
Coppia di serraggio
(N·m)
1/4’’ ≥ 0.5 20 (N·m)
3/8’’ ≥ 0.71 40 (N·m)
1/2’’ ≥ 1 60 (N··m)
Alimentazione delle unità
L'alimentazione viene portata sull' unità esterna.
Utilizzare una fonte di alimentazione ad uso esclusivo del climatizzatore,
con interruttore magnetotermico/differenziale dedicato.
Cavi di alimentazione e di collegamento
- Tutti i cavi di alimentazione e di collegamento devono essere approvati
in base allo standard IEC e per lunghezze fino a 15 m deve avere una
sezione non inferiore a:
- Utilizzare un cavo multipolare del tipo H07RN-F
- Per lunghezze superiori ai 15 m adottare le sezioni standard immedia-
tamente superiori, sempre verificando che in ogni caso la caduta di
tensione sotto carico sia inferiore al 3% della tensione di alimentazione.
- Se un cavo è danneggiato deve essere sostituito da personale del
servizio assistenza o comunque da personale qualificato.
- Tutti i cavi devono avere il certificato di conformità.
Modello Cavo di collegamento
X-REVO-1219C 4 x 1.5 mm
2
X-REVO-1819C 4 x 1.5 mm
2
- Tirare leggermente il cavo per accertarsi che i cavi siano stati inseriti e
fissati in modo appropriato.
- Dopo avere collegato i cavi non dimenticare mai di stringerli al pres-
sacavo.
Interruttore
magnetotermico
differenziale
Alimentazione
