1. DESCRIZIONE DEI COMPONENTI
GBGB

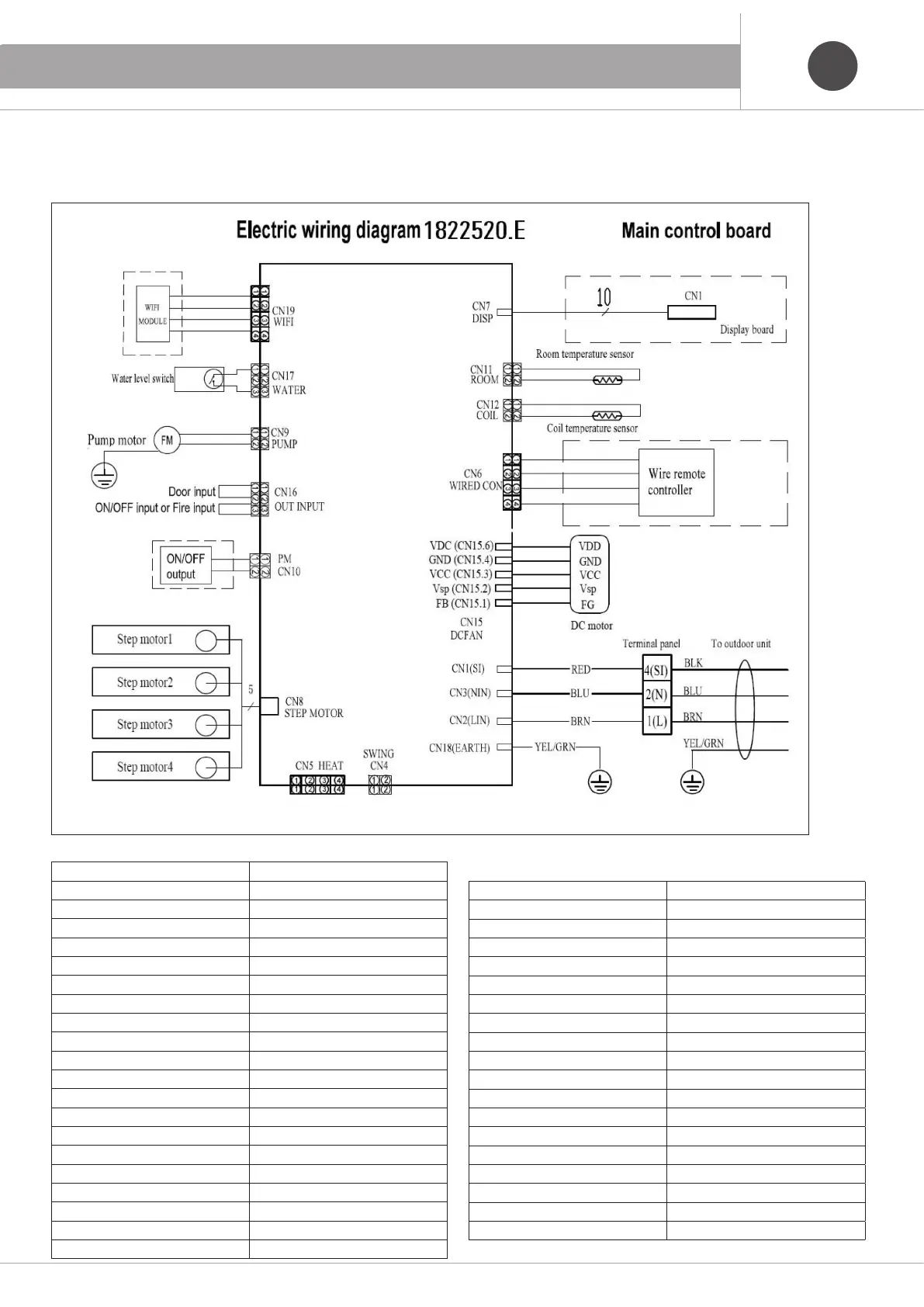

12. ELECTRICAL DIAGRAMS AND CONNECTIONS
12.1 Electrical wiring diagram
Model X-REVO-1219C
Legenda GB Legenda IT
TERMINAL PANEL Morsettiera unità interna
BLU or BU Colore blu
BLK or BK Colore nero
BRN or BN Colore marrone
BRN(BLK) Colore marrone (nero)
RED or RD Colore rosso
GRY Colore grigio
WHT or WH Colore bianco
OG or ORG Colore arancione
YEL or YE Colore giallo
Y/G or GNYE or YLW/GRN Colore giallo/verde
OUTDOOR BOARD Scheda Unità esterna
CONTROL BOARD Scheda Controllo
FILTER BOARD Scheda Filtro
IPM BOARD Scheda IPM
COMPRESSOR Compressore
INDOOR UNIT Unità interna
FAN MOTOR Motore Ventilatore
ELECTROLYTIC CAPACITOR Condensatore elettrolitico
INDUCTOR Induttanza
COIL TEMP. or COIL or T-COIL Sensore teperatura batteria scambio
DISCHARGE TEMP. or DIS or T-DISS Sensore temperatura di scarico
OUTDOOR TEMP. or AIR or T-OUT Sensore aria ambiente esterno
SUC or T-SUC Sensore aspirazione
T-Liq A or LiqA Sensore temperatura LIQUIDO unità A
T-Liq B or LiqB Sensore temperatura LIQUIDO unità B
T-Liq C or LiqC Sensore temperatura LIQUIDO unità C
T-Liq D or LiqD Sensore temperatura LIQUIDO unità D
T-Gas A or GASA Sensore temperatura GAS unità A
T-Gas B or GASB Sensore temperatura GAS unità B
T-Gas C or GASC Sensore temperatura GAS unità C
T-Gas D or GASD Sensore temperatura GAS unità D
T-DEF Sensore temperatura sbrinamento
PRESSURE SWITCH Pressostato
OVERLOAD PROTECTOR Protezione sovraccarico
4-WAY VALVE or SV or VALVE Valvola 4 vie
EEV (ELECTRONIC EXPANSION VALVE) Valvola di espansione elettronica
OVERHEAT Riscaldatore
CRANKCASE HEATER Riscaldatore carter compressore
