4
1. DESCRIZIONE DEI COMPONENTI
ITIT
1. PRESENTAZIONE DEL PRODOTTO
1.1 Introduzione alla climatizzazione
La funzione dei climatizzatori è quella di creare, negli ambienti in cui sono
installati, le condizioni ottimali di temperatura e di umidità che soddisfa-
no le esigenze umane, in una parola “comfort”.
Il principio di funzionamento è quello di sfruttare i cambiamenti di stato
(liquido/vapore) del gas refrigerante, contenuto all’interno del circuito
frigorifero, per sottrarre calore da un ambiente e riversarlo in un altro più
caldo.
1.2 Il circuito frigorifero

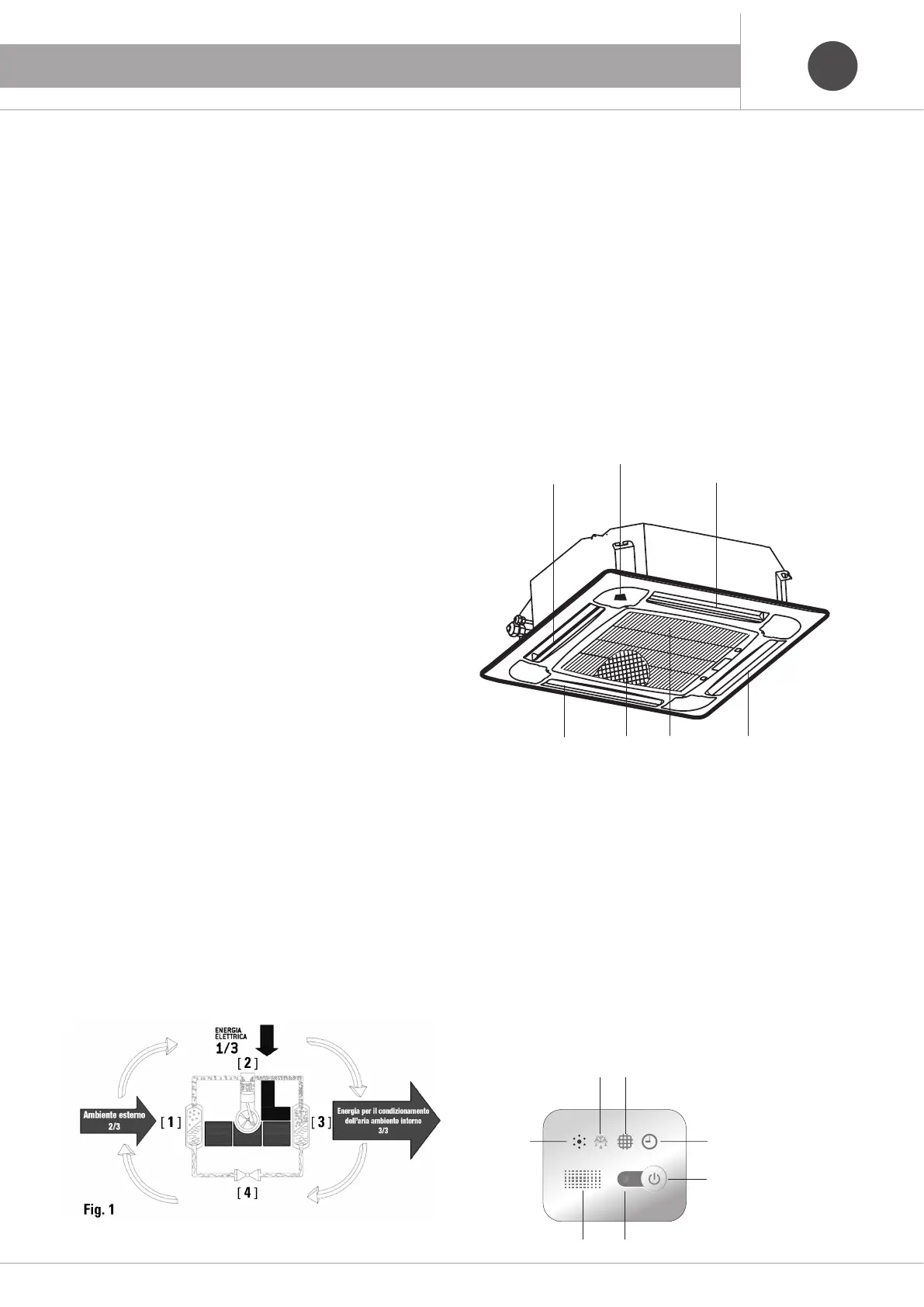

Il circuito frigorifero può essere esemplificato come segue (Fig1).
1) Evaporazione
- L’aria presente nell’ambiente viene spinta da un ventilatore attraverso
uno scambiatore di calore detto evaporatore (unità interna nel funzio-
namento di Raffrescamento).
- Il gas refrigerante, a bassa pressione e bassa temperatura, evapora
assorbendo calore dall’aria, che quindi viene raffreddata (e deumidifi-
cata).
2) Compressione
- Il refrigerante, sotto forma di vapore, passa attraverso un compressore.
- Il compressore provoca l’aumento di pressione del refrigerante che
diventa molto caldo.
3) Condensazione
- L’aria presente nell’ambiente viene spinta da un ventilatore attraverso
un secondo scambiatore di calore detto condensatore (unità interna nel
funzionamento di Riscaldamento).
- Il gas refrigerante, ad alta pressione ed alta temperatura, condensa
cedendo calore dall’aria, che quindi viene riscaldata.
4) Espansione
- Il refrigerante, sotto forma di liquido, passa attraverso un organo di
strozzamento detto valvola di espansione.
- La valvola di espansione provoca un abbassamento di pressione del
refrigerante che diventa molto freddo.
Si torna al punto 1 e il ciclo si ripete.
I climatizzatori consentono in pratica di utilizzare l’energia contenuta
nell’aria dell’ambiente esterno per riscaldare l’ambiente interno e vice-
versa.
Questo consente di utilizzare per circa:
- 2/3 energia rinnovabile e gratuita presente nell’aria.
- 1/3 energia elettrica per il funzionamento del climatizzatore.
Se installato un impianto fotovoltaico è possibile climatizzare
casa a costo e impatto ambientale zero.
1.3 Composizione del climatizzatore
I climatizzatori sono della tipologia “Split System” con scambio termico
aria-aria. A seconda del modello dell’unità esterna , si possono installare
da una a cinque unità interne:
- "Unità interna", da posizionare all'interno dell'ambiente da climatizzare
- "Unità esterna", da posizionare all'esterno dell'ambiente da climatizzare.
Tutte le funzioni del climatizzatore sono azionate mediante un teleco-
mando a raggi infrarossi.
1.4 Unità interna
Griglia ingresso aria.
Bocchetta uscita aria.
- Deflettore orizzontale, orientamento flusso aria automatico (Swing).
Filtro dell'aria (all'interno della griglia ingresso aria).
Pannello di controllo.
1.5 Pulsanti e spie dell'unità interna
1 Indicatore di funzionamento (rosso)
Si illumina quando l'unità è in funzione.
E' sempre spento se l'unità è in modalità SLEEP.
2 Pulsante di emergenza
Per resettare l'indicatore della pulizia dei filtri. Per spegnere l'unità
Premendo per 5 sec. quando l'unità è spenta si accenderà in
modalità raffreddamento.
3 Indicatore del Timer (verde).
Acceso se il timer è attivo, altrimenti spento.
4 Indicatore pulizia filtro (giallo)
5 Indicatore di sbrinamento (verde)
Si accende durante lo sbrinamento, si spegne a sbrinamento concluso
6 Cicalino Emette un suono quando l'unità riceve il segnale
dal controllo remoto
7 Ricevitore segnale infrarosso
5
4
6
2
3
7
SET TEMP
ROOM
TEMP
C
AUTO
NO
.
TIMER ON
TIMER OFF
SET TIMER
A
ON/OFF
MODE FAN
SLEEP
SUPER
SMART
IFEELDIMMER
TIMER ONTIMER OFF CLOCK
ON
OFF
SWING
SWING
ON
OFF
MODE
SMART
QUIET
DIMMER
ECONOMY
FEEL
SUPER
FAN SPEED
CLOCK
TIMER ON
TIMER OFF
SLEEP
TEMP.
TEMP.
