43
ITIT

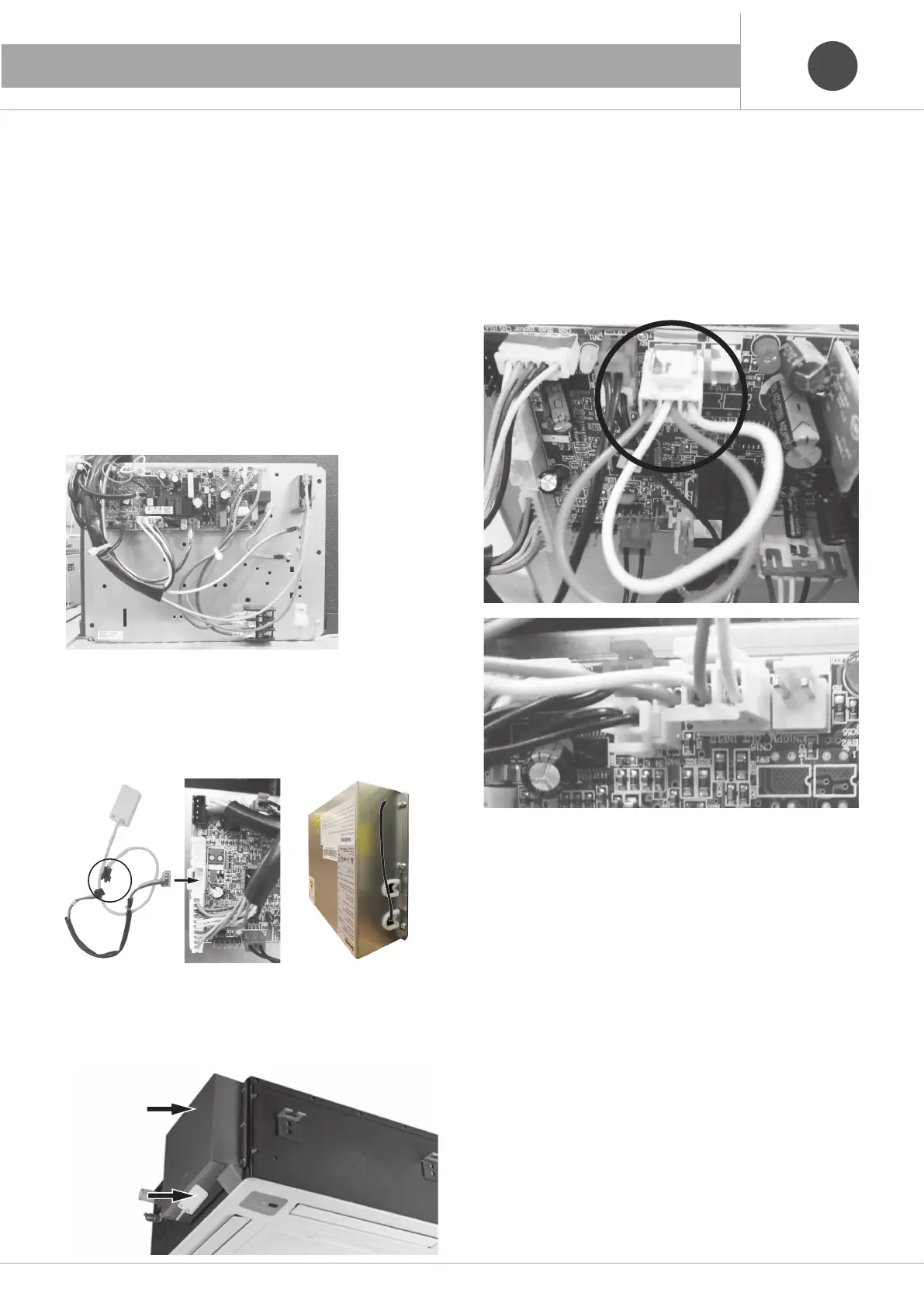

13. SCHEMI ELETTRICI E CONNESSIONI
13.2 Installazione modulo Wifi
E' possibile gestire le principali funzioni del climatizzatore dal proprio
smartphone o tablet utilizzando l'App gratuita Smart-Living.
Per connettere il climatizzatore alla rete è necessario acquistare ed in-
stallare il modulo Wifi X-REVO-WF1 e l'apposito cavo adattatore (acces-
sori non forniti a corredo dell'unità).
Il modulo wifi va collegato alla scheda di controllo dell'unità al connet-
tore identificato come CN19 (per modello XREVO-1218C) o CN7 (per
modello X-REVO-1819C).
Attenzione!
Spegnere il climatizzatore con il telecomando. Prima di effettuare qualsiasi inter-
vento sull'unità accertarsi che sia stata tolta l’alimentazione elettrica.
Procedere nel seguente modo:
1) Rimuovere il coperchio della scatola elettrica per accedere alla scheda
di controllo dell'unità
1 + 2 FILO ROSSO 2 + 3 FILO BIANCO
2) Collegare il terminale del cavo adattatore al connettore CN19 (per
modello X-REVO-1218C) o CN7 (per modello REVO-1819C), presenti
nella scheda di controllo dell'unità
3) Far passare il cavo attraverso il passacavo e farlo fuoriuscire dal foro
presente sul fianco della scatola elettrica
4) Collegare il modulo wifi all'altro terminale del cavo adattatore
5) Fissare con nastro biadesivo il modulo Wifi al coperchio della scatola
elettrica
6) Per la procedura di configurazione del dispositivo Wifi, si rimanda al
relativo manuale d'uso e installazione
Modulo WIFI
Scatola
elettrica
Scheda
di controllo
13.3 Ingresso "contatto finestra/presenza"
E' possibile collegare un "contatto finestra" o "sensore di presenza" per
inibire il funzionamento del climatizzatore quando la finestra è aperta o
la stanza non è occupata.
Tale ingresso si trova sulla scheda di controllo dell'unità interna dove
sono disponibili 1 filo rosso e 1 filo bianco per il relativo collegamento
elettrico.
Di fabbrica il connettore è cortocircuitato come nell'immagine seguente :
1
2
3
1) Accesso al connettore CN16 (per modello X-REVO-1218C) o
CN20 (per modello X-REVO-1819C)
Attenzione!
Spegnere il climatizzatore con il telecomando.
Prima di effettuare qualsiasi intervento sull'unità accertarsi che
sia stata tolta l’alimentazione elettrica
1) Rimuovere il coperchio della scatola elettrica per accedere alla sche-
da di controllo dell'unità
2) Connettere il sensore presenza o il contatto finestra ai fili bianchi
(2 + 3) del connettore CN16 (per modello X- REVO-1218C) oppure
CN20 (per modello X-REVO-1819C) presente sulla scheda di controllo
dell'unità.
N.B.: i fili di collegamento non devono passare insieme ai fili di
alimentazione elettrica ma, in canalina dedicata e devono essere
gestiti come conduttori di segnali elettrici in bassa tensione nel rispet-
to delle normative vigenti nel luogo d'installazione.
