用户手册
2
产品描述
50
EMW90HDNC1U
风冷式冷水机组
6 噪音等级 C：普通噪音
7 输入电源 1：220VAC 50/60Hz
8 版本代码
U
特性说明
EMW 系列风冷式冷水机组是主要针对储能（如电
池）行业散热而开发的一体式产品，适用场景如下：

储能集装箱内的电池发热量大。

储能集装箱内的设备对环境温度敏感。
EMW90HDNC1U 冷水机组主要具备以下特性：
表 2-2 机组特性
特性
说明
设计先进

采用一体式结构，所有部件封装在
一个机箱，方便安装和维护。

模块化设计，外形结构紧凑。
功能齐备

支持智能制冷和加热功能。

支持 RS485 和 CAN 通讯功能。

支持断电记忆和自启动功能。
安全可靠

液冷方式温差小、降温快，可有效
延长电池寿命，延缓衰减。

支持 24 小时×365 天持续运行。
高效节能

采用高效控制器，按需控制冷量输
出，实现最佳制冷和最低能耗。

配备变频压缩机和变频水泵，实现
制冷系统和冷却液循环系统的双
重变频调节。
2.1.2 功能描述
智能制冷/加热
EMW90HDNC1U 冷水机组配置高效控制器，支持
外拉显示屏，并可视化地设置控制参数，操作方便。
控制器实时监测出液温度（控制温度类型可配置），
并根据目标温度设定进行智能调节，使集装箱内的
电池工作温度稳定在适宜范围内。

当出液温度高于制冷设定点，同时满足制冷开启
条件时，机组启动制冷，并根据实际温度高低选
择输出不同制冷量。

当出液温度低于制冷设定点时，机组通过关闭压
缩机和降低循环水泵转速等方式进行节能。

当出液温度低于制热设定点，同时满足制热开启
条件时，机组启动电加热器。
RS485/CAN 通讯
EMW90HDNC1U 冷水机组同时提供 RS485 和
CAN（Controller Area Network）通讯接口，支持
通过 Modbus 或 CAN 协议与上位机进行通讯。上
位机通过发送请求消息，可执行远程开关机、查询
机组运行状态和设置控制参数等操作，实现对机组
的远程监控。
断电记忆和自启动
EMW90HDNC1U 冷水机组运行过程中掉电时记忆
掉电之前的参数设置信息，再次来电后自行启动，
并根据断电前的参数设置自动智能运行。
2.2 实现
2.2.1 系统原理
EMW 系列风冷式冷水机组由制冷循环系统和冷却
液循环系统组成，系统实现原理如图 2-2 所示。

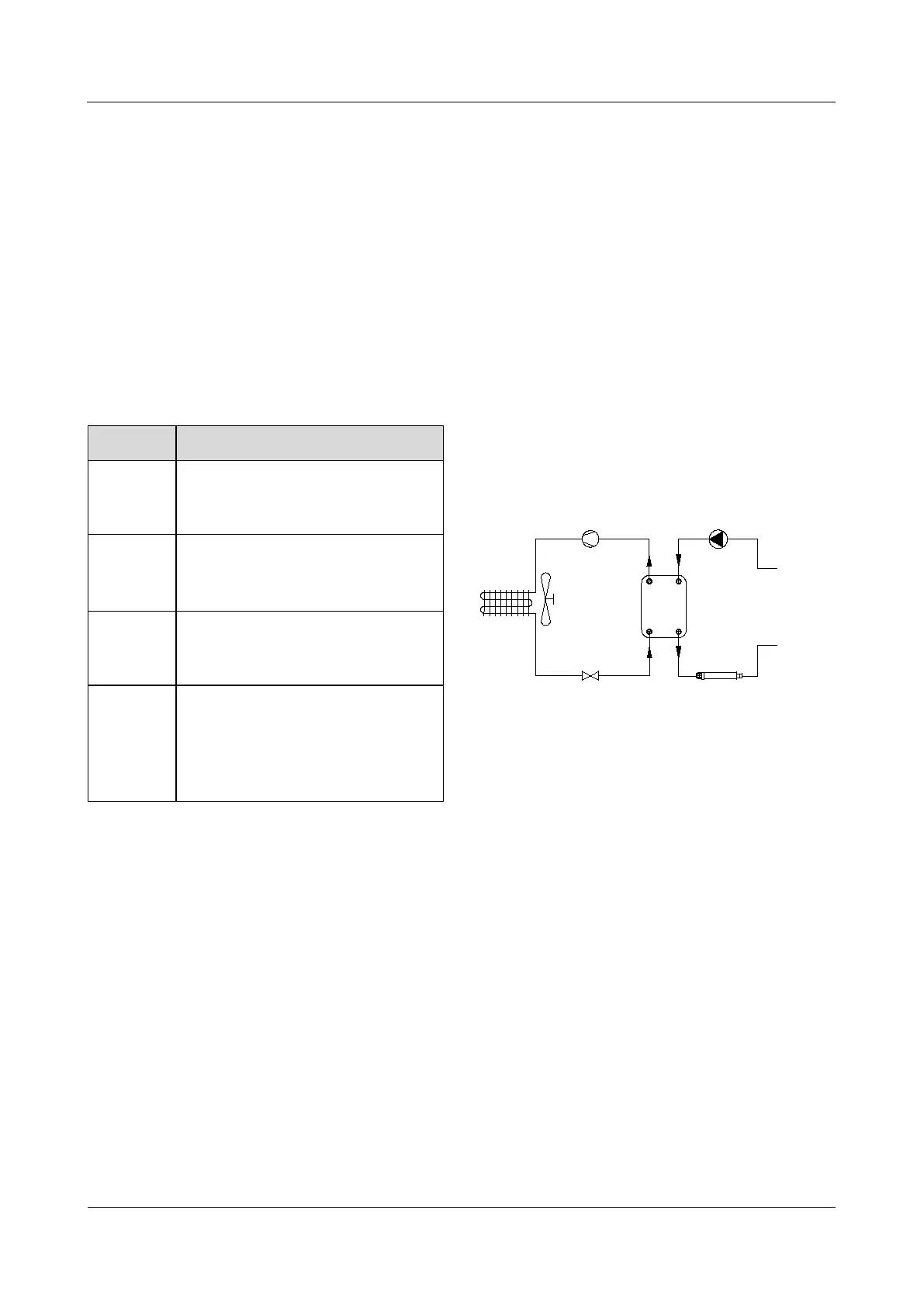

图 2-2 系统原理图
1
2
3
4
5
7
6
来自负载端
去往负载端
1：压缩机 2：冷凝器 3：冷凝器风机
4：节流元件 5：板式换热器 6：循环水泵
7：电加热器
EMW 系列风冷式冷水机组的工作流程如下所示：
1. 当出液温度达到制冷开启点后压缩机启动，对
气态制冷剂进行压缩。
冷水机组支持基于出液温度和上位机下发的
电芯温度执行温度控制逻辑。
2. 冷凝器对高温的制冷剂进行冷凝，制冷剂由气
态变为液态。
3. 风机吸入外部空气，将制冷剂冷凝时释放的热
量排出至周围环境空气中。
4. 节流元件（电子膨胀阀）对冷凝后的制冷剂进
行节流降压。
5. 制冷剂进入板式换热器蒸发，吸收流经板式换
热器的冷却液热量。
6. 循环水泵持续将冷却液输送至板式换热器，与
制冷剂进行热交换，并输送冷却后的冷却液到
集装箱内对电池组进行降温。
