56
2 Caractéristiques

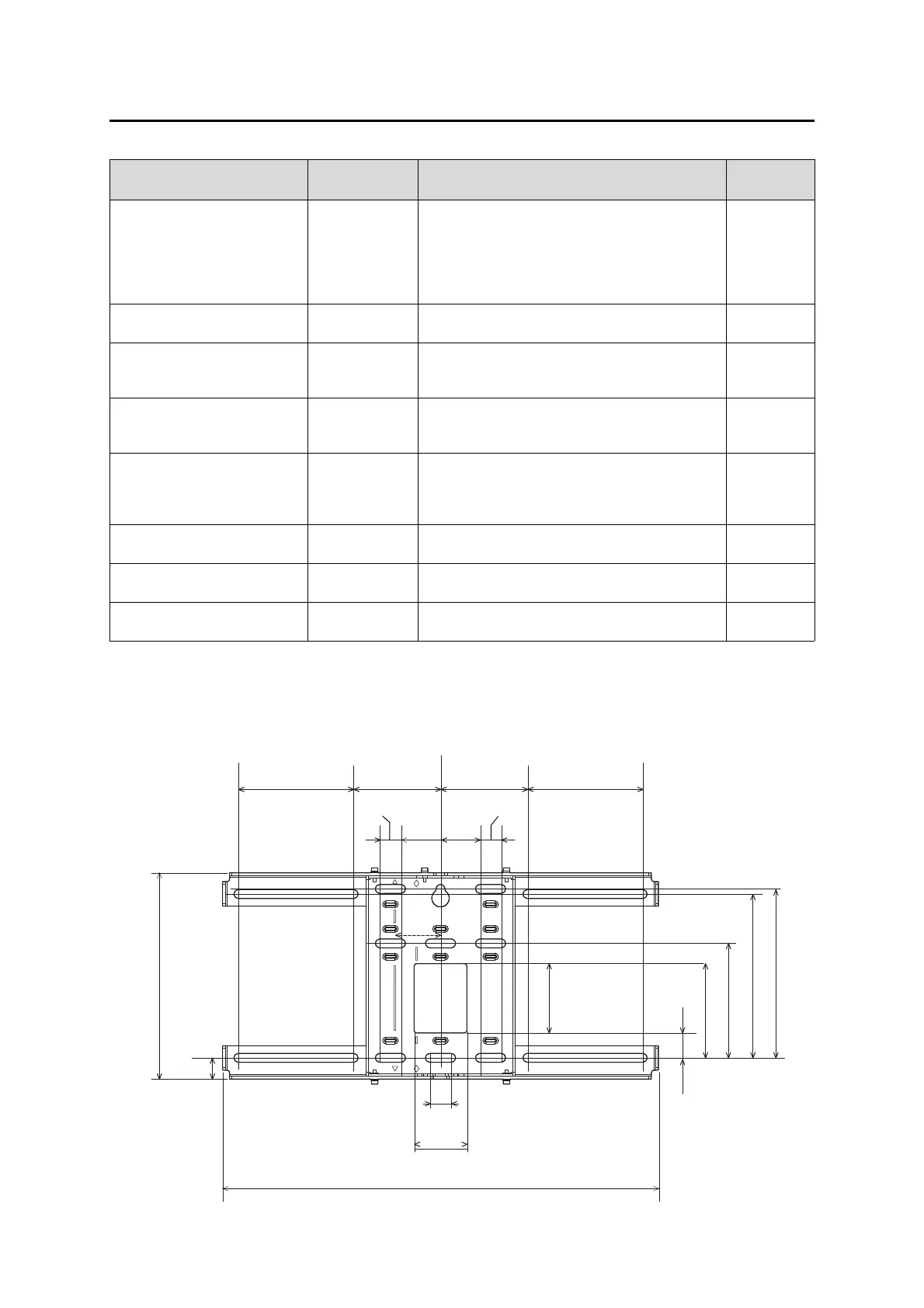

Plaque murale
La plaque murale est livrée en trois pièces. Utilisez les boulons M4 x 12 mm (x6) inclus pour fixer les pièces
séparées avant le montage du projecteur. Consultez la page 73 pour obtenir les instructions.
Élément Caractéristique Information supplémentaire
Page de
référence
Poids du support de montage
(incluant le dispositif de réglage à
3 axes, la plaque coulissante, la
plaque murale, le cache de la
plaque murale et le capuchon de
protection)
Environ 7,2 kg
(15,9 lb)
Support de montage : 2,9 kg (6,4 lb)
Dispositif de réglage à 3 axes : 1,0 kg (2,2 lb)
Plaque coulissante : 0,6 kg (1,3 lb)
Plaque murale : 2,0 kg (4,4 lb)
Cache de la plaque murale et capuchon de protection :
0,7 kg (1,5 lb)
—
Capacité de chargement
maximale
9,5 kg (20,9 lb) — —
Plage de réglage du coulissement
vertical
± 38 mm (1,5 po) — Voir
l’illustration
ci-dessous
Plage de réglage du coulissement
horizontal
± 45 mm (1,8 po) — Voir
l’illustration à
la page 57
Plage de réglage du coulissement
vers l’avant/l’arrière
13 à 350 mm
(0,5 à 13,8 po)
Plage de réglage du coulissement du bras : 0 à 263 mm
(0 à 10,4 po)
Réglage à partir de la position d’installation du
dispositif de réglage à 3 axes : 87 mm (3,4 po)
Voir
l’illustration à
la page 57
Plage de réglage du roulis
horizontal
± 3° Réglages précis possibles avec le cadran d’ajustement
s p. 86
Plage de réglage de la rotation
horizontale
± 8° Réglages précis possibles avec la poignée de réglage
s p. 86
Plage de réglage de l’inclinaison
verticale
± 3° Réglages précis possibles avec le cadran d’ajustement
s p. 87
496 mm (19,5 po)
131 mm (5,2 po)
28,3 mm
(1,1 po)
107,3 mm (4,2 po)
130,2 mm (5,1 po)
186,4 mm (7,3 po)
192,3 mm (7,6 po)
45 mm
(1,8 po)
45 mm
(1,8 po)
99 mm (3,9 po) 99 mm (3,9 po) 131 mm (5,2 po)
79 mm
(3,1 po)
24 mm
(0,9 po)
60 mm (2,4 po)
234,4 mm (9,2 po)
24 mm
(0,9 po)
24 mm
(0,9 po)
24 mm
(0,9 po)
