F Réglez la position du coulissement vertical du bras

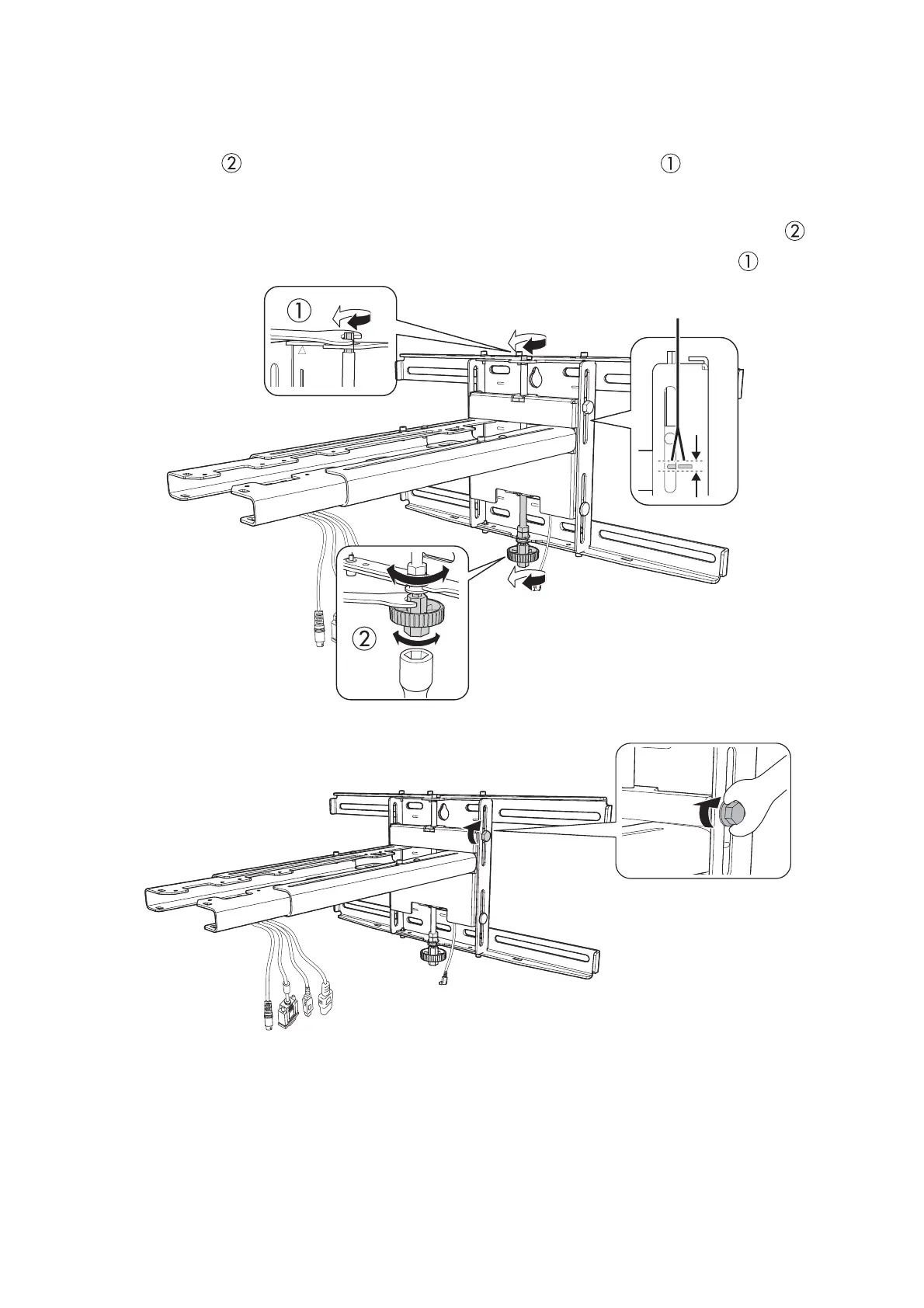

1. Ajustez la position du coulissement vertical avec le boulon à six pans M8 situé au bas du support de
montage ( ), ou avec l’arbre hexagonal situé dans le haut du support mural ( ). Alignez tout
d’abord l’encoche sur le bras de montage avec la marque d’alignement sur la plaque murale tel
qu’illustré ci-dessous.
Serrez le boulon à six pans M8 pour abaisser le support de montage et desserrez-le pour le relever ( ).
Serrez l’arbre hexagonal pour relever le support de montage et desserrez-le pour l’abaisser ( )
2. Serrez le boulon à épaulement à six pans M6 × 20 mm pour fixer le support de montage.
