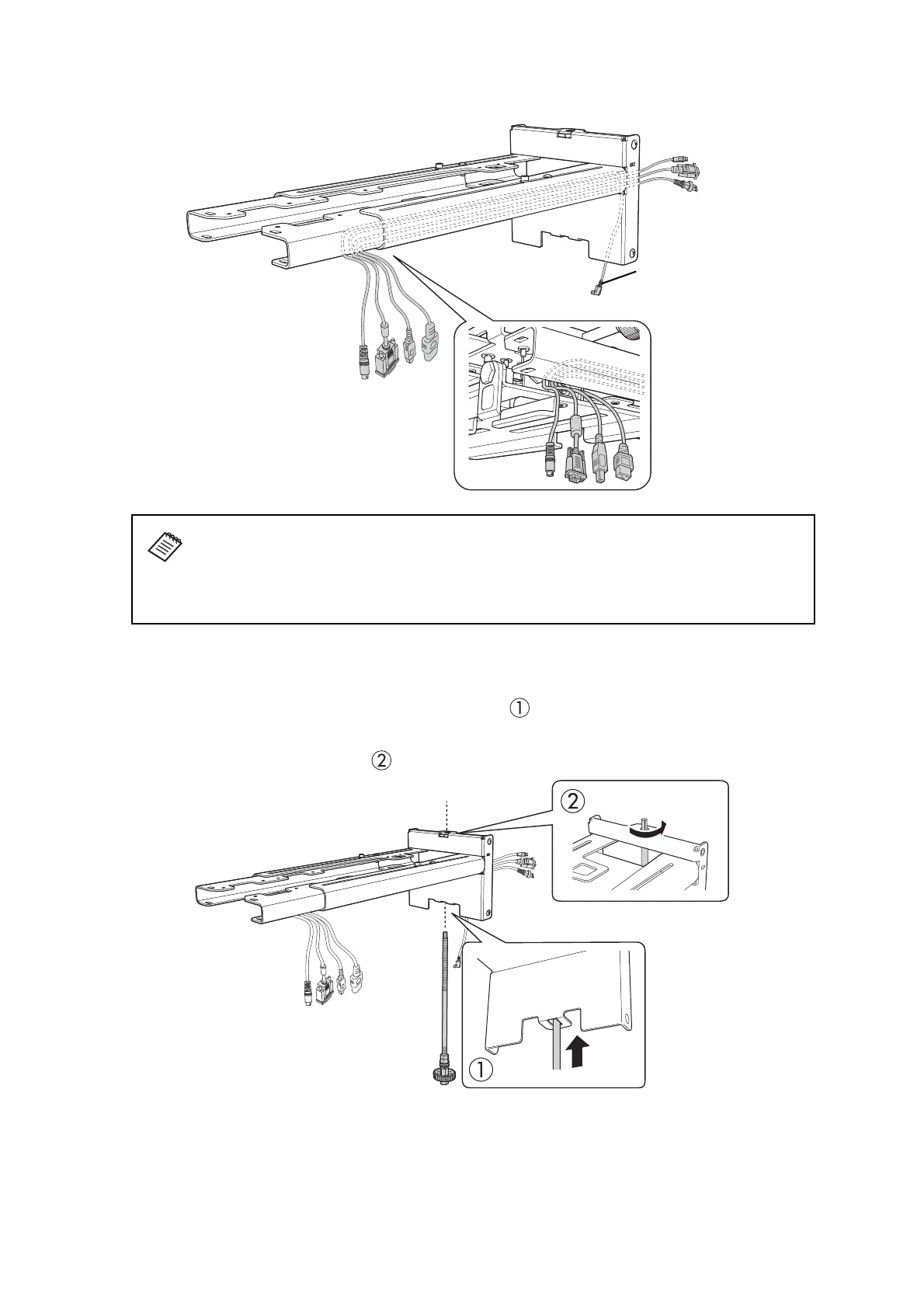

D Faites passer les câbles dans le bras du support de montage
E Fixez le bras du support de montage à la plaque murale
1. Insérez l’arbre hexagonal dans le support de montage ( ).
2. Insérez et faites tourner l’arbre hexagonal sur la partie supérieure du bras du support de montage dans
le logement de la plaque murale ( ).
BrightLink 595Wi/695Wi/595Wi+/695Wi+/696Ui/697Ui et BrightLink Pro 1430Wi/
1450Ui/1460Ui : Assurez-vous de faire passer le câble de connexion de l’unité tactile
dans le bras du support de montage. Faites passer le câble de connexion de l’unité
tactile de manière à ce que l’extrémité branchée à l’unité tactile apparaisse dans la
partie inférieure du support de montage, tel qu’illustré ci-dessus.
Câble de connexion
de l’unité tactile
