75
Français

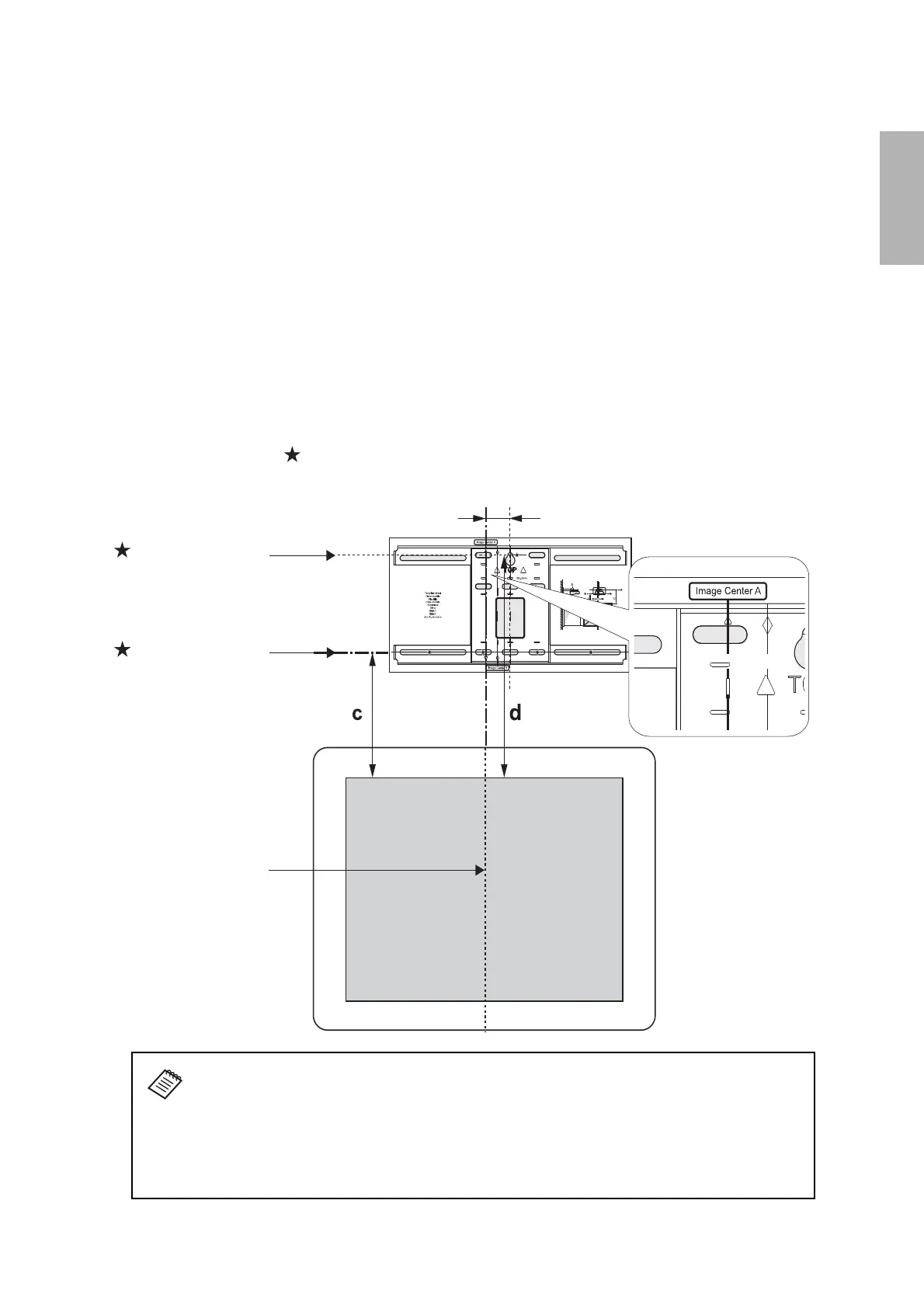

B Installez la plaque murale sur le mur
1. Déterminez la position de la fiche modèle.
• Consultez le tableau des distances de projection et confirmez la taille de l’écran (S), la distance entre
l’image projetée et les trous dans le bas de la plaque murale (c), ainsi que la distance entre l’image
projetée et le trou temporaire de la plaque murale (d).
• Pour les modèles BrightLink 475Wi/480i/485Wi/575Wi/575Wi+/585Wi/585Wi+/595Wi/595Wi+/
675Wi+/685Wi/685Wi+/695Wi/695Wi+, BrightLink Pro 1410Wi/1420Wi/1430Wi, et PowerLite 470/
475W/480/485W/570/575W/580/585W/675W/680/685W, alignez la ligne A (verticale) du centre
d’image de la fiche modèle avec la ligne centrale (verticale) de la surface de projection.
Pour les modèles BrightLink 696Ui/697Ui et BrightLink Pro 1450Ui/1460Ui, alignez la ligne B
(verticale) du centre d’image de la fiche modèle avec la ligne centrale (verticale) de la surface de
projection.
Vérifiez l’emplacement des poutres à l’intérieur du mur et déplacez la position de la fiche modèle vers
la gauche ou la droite si nécessaire.
La position peut être décalée horizontalement vers la gauche ou la droite de la ligne centrale de la
surface de projection de 45 mm (1,77 po) au maximum.
• Alignez les lignes horizontales sur le modèle avec la hauteur de (c) et (d).
Si vous souhaitez cacher le câble d’alimentation du projecteur sous le cache de la
plaque murale, assurez-vous d’abord que la prise électrique se situe dans un espace
libre à la droite ou à la gauche de la plaque murale et qu’elle est placée à une distance
d’entre 93,5 mm (3,7 po) et 123,5 mm (4,9 po) du centre de la plaque murale (et non
pas du centre de la surface de projection). Si la prise électrique est placée à plus de
123,5 mm (4,9 po) du centre de la plaque murale, le câble d’alimentation ne tiendra
pas sous le cache.
Ligne centrale de la
surface de projection
Ligne de la fiche
modèle
52 mm
(2,0 po)
Ligne de la fiche
modèle
