ESPAÑOL

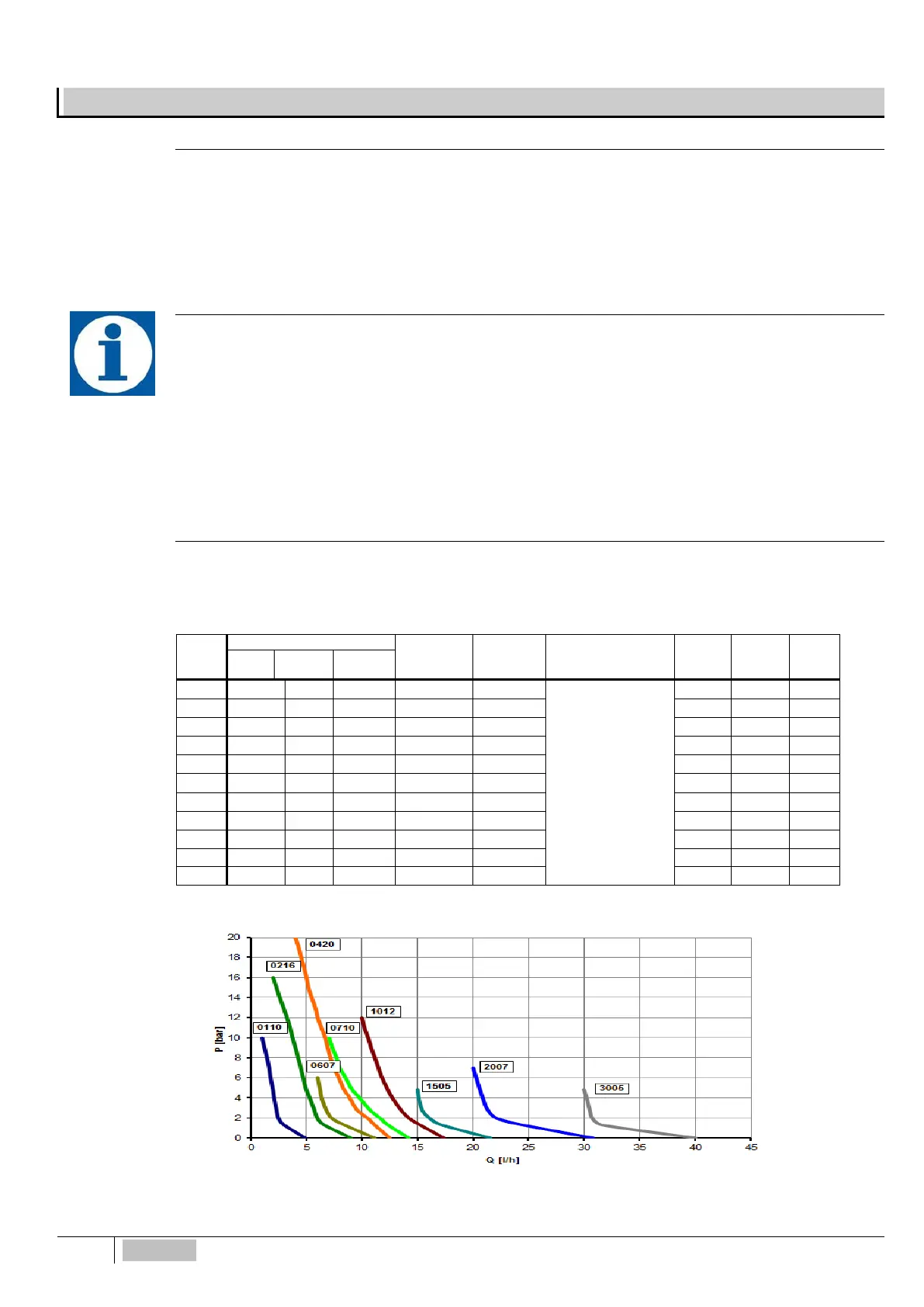

BOMBAS DOSIFICADORAS ANALÓGICAS SERIE EONE MA
Principio de funcionamiento
El funcionamiento de la bomba dosificadora está garantizado por una membrana de PTFE (teflón®) montada en el
pistón de un electroimán. Cuando el pistón del electroimán es atraído, se produce una presión en el cuerpo de la bomba con
una expulsión de líquido por la válvula de impulsión. Una vez terminado el impulso eléctrico, un resorte pondrá el pistón en la
posición inicial, llamando líquido mediante la válvula de aspiración. Debido a la simplicidad del funcionamiento, la bomba no
requiere lubricación y el mantenimiento se reduce casi a cero. Los materiales utilizados para la fabricación de la bomba la
hacen idónea para la dosificación de líquidos químicamente agresivos. La bomba dosificadora ha sido estudiada para
caudales de entre 1 a 30 l/h y presiones de 4 a 20 bar, en función del modelo.
Características técnicas
• Equipos fabricados en conformidad con la norma CE.
• Envoltura exterior de material plástico resistente a los ácidos y a la temperatura.
• Panel de mandos protegido con película serigrafiada.
• Alimentación multi-tensión 100 – 250 V 50-60 Hz
• Grado de protección: IP65
• Condiciones ambientales: ambiente cerrado, altitud máxima 2000 m, temperatura ambiente de 5° C a 40°
C, humedad relativa máxima 80% hasta un máximo de 31° C (disminuye linealmente hasta reducirse al
50% a 40° C)
• Clasificación respecto a la protección contra contactos directos: CLASE I, el equipo está provisto de conductor
de protección
Normas de referencia
La bomba dosificadora es conforme con lo previsto por las directivas siguientes:
• 2006/95/CE: "Baja tensión"
• 2004/108/CE: "Compatibilidad electromagnética"
Tipo
Caudal a la presión máx.
Presión
máx.
[bar]
Regulación
[imp/1’]
Alimentación
Eléctrica
Potencia
[W]
Corriente
MÁX.
[A]
Peso
[kg]
L/h mL/min mL/golpe
0110
1 (0.26)
16,66
0,09
10 (145)
0 – 180
100 -250 V / 50-60 Hz
19
1,4
3,0
0216
2 (0.53)
50,00
0,11
16 (232)
0 – 300
21
1,4
3,5
0420
4 (1.06)
83,33
0,22
20 (290)
0 – 300
21
1,4
3,0
0607
6 (1.59)
83,33
0,33
7 (101)
0 – 300
28
2,0
4,5
0710
7 (1.84)
133,33
0,39
10 (145)
0 – 300
26
1,8
3,5
1012
10 (2.64)
166,66
0,56
12 (174)
0 – 300
36
1,8
4,5
1505
15 (3.96)
250,00
0,83
5 (72)
0 – 300
26
1,8
3,5
2007
20 (5.26)
333,33
1,11
7 (101)
0 – 300
32
1,9
4,7
3005
30 (7.92)
500,00
1,66
5 (72)
0 – 300
32
1,9
4,7
0210(*)
2 (0.53)
33,33
0,18
10 (145)
0 – 180
36
1,6
3,0
0507(*)
5 (1.32)
83,33
0,46
7 (101)
0 - 180
36
1,6
3,0
(*) solo modelo BASIC
Los valores indicados deben entenderse con una tolerancia del +/- 5% y se refieren a una serie de test efectuados en
equipos análogos con agua a la temperatura de 20°C.
