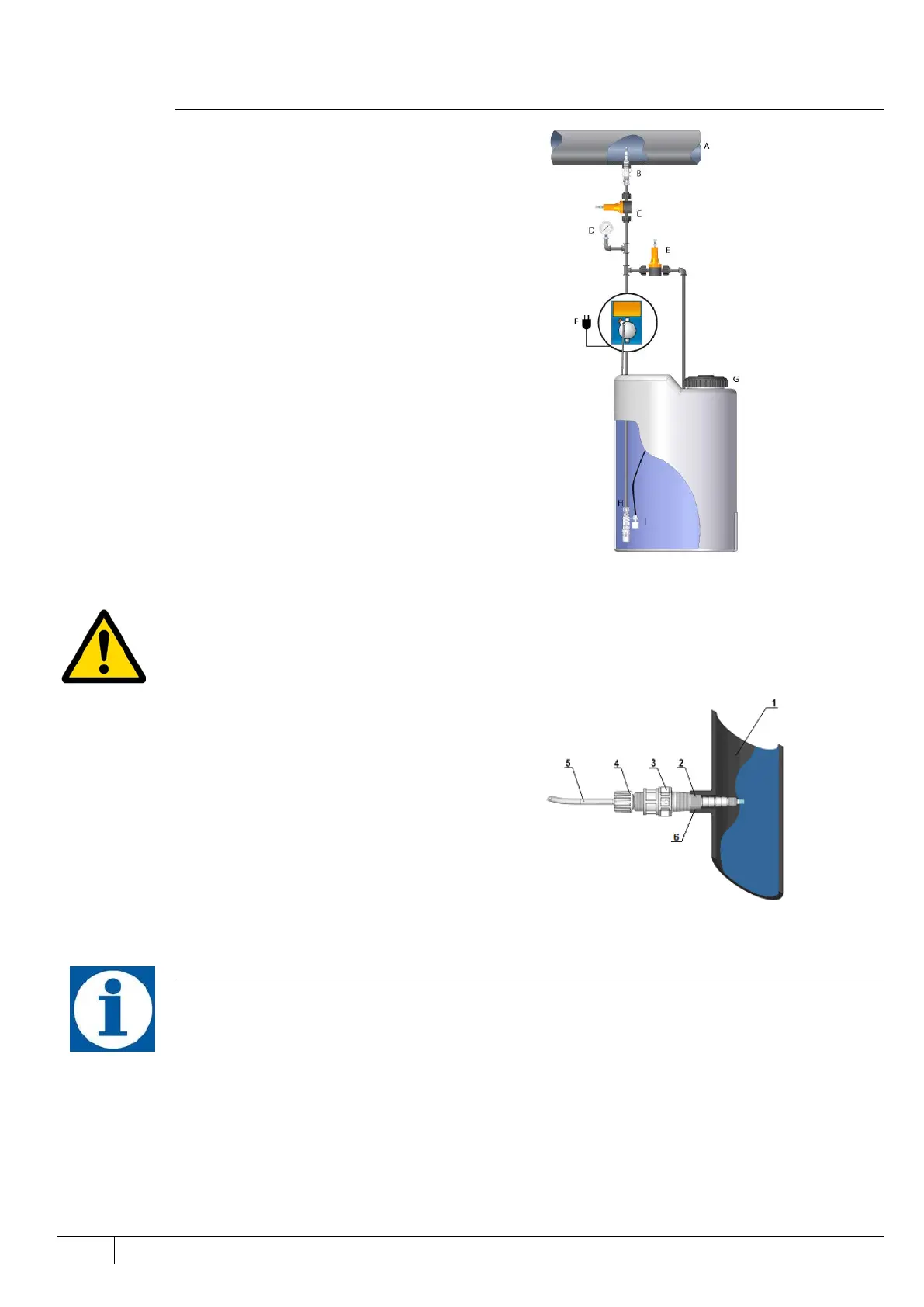

Esquema de sistema típico
Válvula Antitransbordamento
Tomada para alimentação elétrica
Tanto no tubo de ida quanto no de aspiração, evitar curvas excessivas a fim de evitar estrangulamentos no tubo. Aplicar
na conduta do sistema a ser tratado, no ponto mais adequado para fazer a injeção do produto a ser dosado, uma conexão
de 3/8” ou ½” para gás fêmea. Essa conexão é excluída do fornecimento. Aparafusar a válvula de injeção na “conexão
guarnição” utilizando fita de PTFE, ver a Fig. 7. Conectar o tubo à conexão cônica da válvula de injeção e bloqueá-lo com a
respetiva virola (4). A válvula de injeção também é válvula de não retorno.
1. sistema a tratar
2. conexão cônica 3/8” – ½”
3. válvula de injeção
4. virola para conexão do tubo
5. tubo de ida da bomba
6. Fita de PTFE
Fig. 7 - Montagem da Conexão
Suprimento
Como suprimento da bomba, são fornecidos:
• 4 m de tubo de aspiração de PVC transparente flexível
• 2 m de tubo de ida de polietileno semirrígido opaco
• 1 válvula de injeção 3/8” – ½” BSP
• 1 filtro de fundo
• 1 set de instruções
