e) CONTROLE DE NÍVEL: a bomba desadora é preparada para o controle de nível (ver o parágrafo), em alarme a
bomba para de dosar e o LED (8) torna-se VERMELHO fixo.
f) UNDER-LOAD (ver o parágrafo), a bomba dosadora sinaliza a situação e para de dosar, o LED (8) torna-se
vermelho fixo.
g) OVER-LOAD (ver o parágrafo), a bomba dosadora sinaliza a situação e para de dosar, o LED (8) torna-se verde
fixo.
Funções UNDER-LOAD e OVER-LOAD
A inovadora tecnologia HRS permitiu realizar uma gama de bombas dosadoras capazes de detetar eventuais variações
de pressão dentro do sistema ou maus funcionamentos relacionados a essas variações. A bomba é capaz de fornecer ao
usuário informações úteis a respeito do estado de funcionamento. De modo mais específico, isso se concretiza na
disponibilidade de dois tipos diferentes de sinalizações.
a) UNDER-LOAD: se durante o funcionamento normal a bomba ficar sem fluido a ser dosado, o que, além da normal
ausência de aditivo no reservatório, pode ser causado por problemas na conduta de aspiração: filtro obstruído ou válvulas
danificadas, a bomba coloca-se em estado de UNDER LOAD. Esta condição é sinalizada por meio do acendimento do LED
VERMELHO FIXO (7) e com a parada da bomba depois de cerca de 10 injeções.
b) OVER-LOAD: A bomba durante o funcionamento normal fax um controle em tempo real sobre as condições de
pressão do sistema. Se essa pressão for superior à máxima permitida (definições de placa), a instrumentação da bomba
reage sinalizando este estado com o acendimento do LED VERMELHO FIXO (7) (situado no painel de comandos) e com a
parada da bomba após concluir 10 injeções desde a ocorrência do evento. Em determinadas circunstâncias de pressão
pode ocorrer a condição de OVER-LOAD mesmo na presença de ar no corpo da bomba. É aconselhável intervir para uma
verificar o correto funcionamento.
As funções UNDER-LOAD e OVER-LOAD podem ser habilitadas ou desabilitadas mantendo-se pressionada, com a
bomba em marcha, por cerca de 5 seg. a tecla 20 /100 % (3). A piscada tripla em vermelho do LED (7) indica a inserção da
função, enquanto uma piscada tripla verde do mesmo LED (7) indica a desinserção da função. Na passagem de definição, a
bomba durante a piscada tripla para de pulsar para depois prosseguir normalmente. Como definição de fábrica, as
funções de UNDER LOAD e OVER LOAD são desabilitadas.
Alarme de nível e entrada do sinal 1:1
Na bomba dosadora há um conector para a conexão na entrada de um interruptor de nível e de um contador lançador
de impulsos (ambos fornecidos mediante solicitação). Para conectar esses acessórios, remover a tampa (1) atuando com
uma chave de fenda de pelo menos 5mm (2) nos parafusos. Para bloquear os condutores na placa de bornes, basta
pressionar sobre o retentor com mola com uma pequena chave de fenda e inserir o terminal sem bainha do cabo no
alojamento correspondente do borne e, em seguida, liberar o retentor. Fazer passar previamente os cabos dos acessórios
através do passa-cabos de borracha (4) montados na tampa.

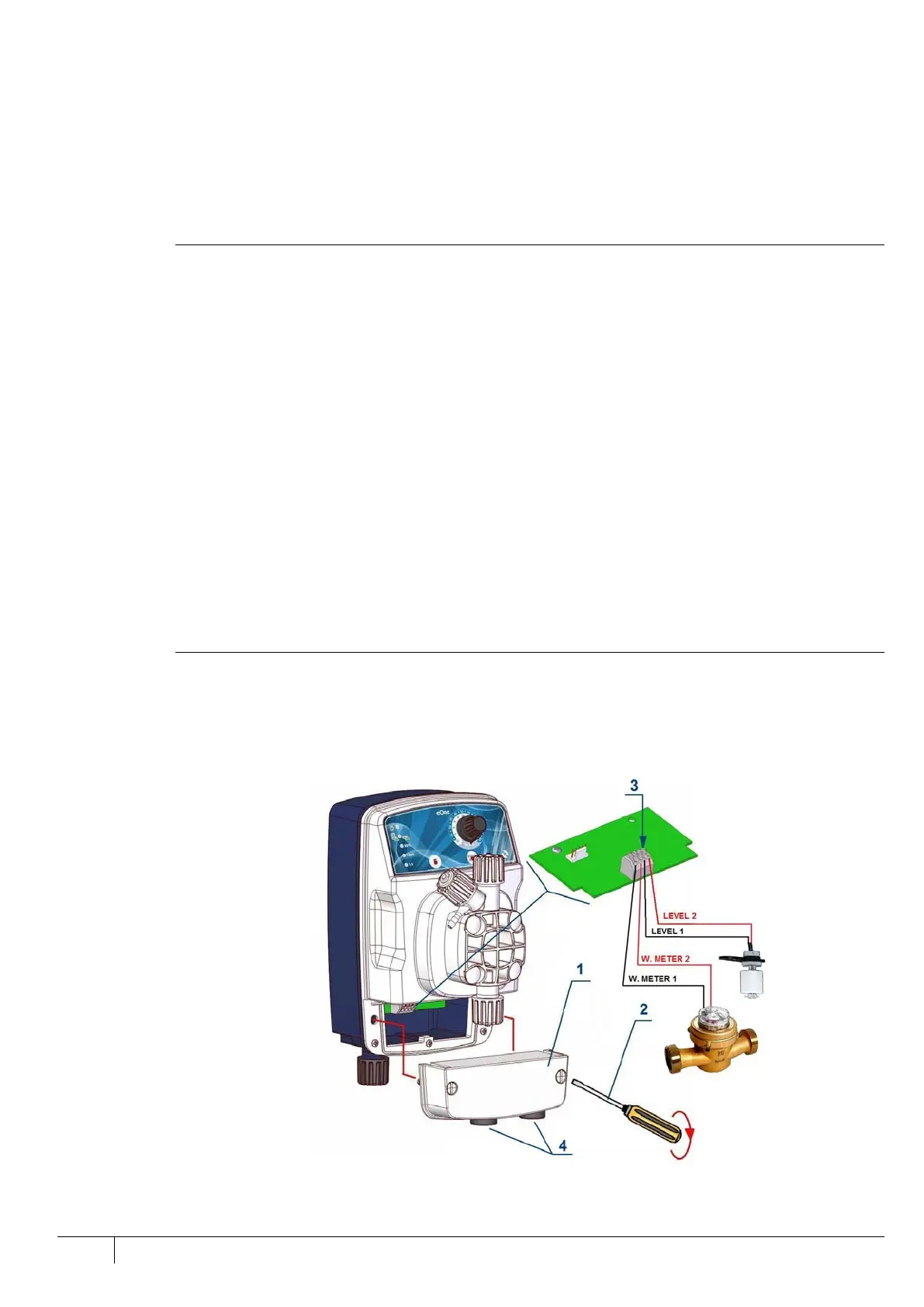

Fig. 9 – Indicações para o cabeamento da sonda de nível e contador
