DISEGNI, DRAWING, DESSINS, DIBUJOS, DESENHO

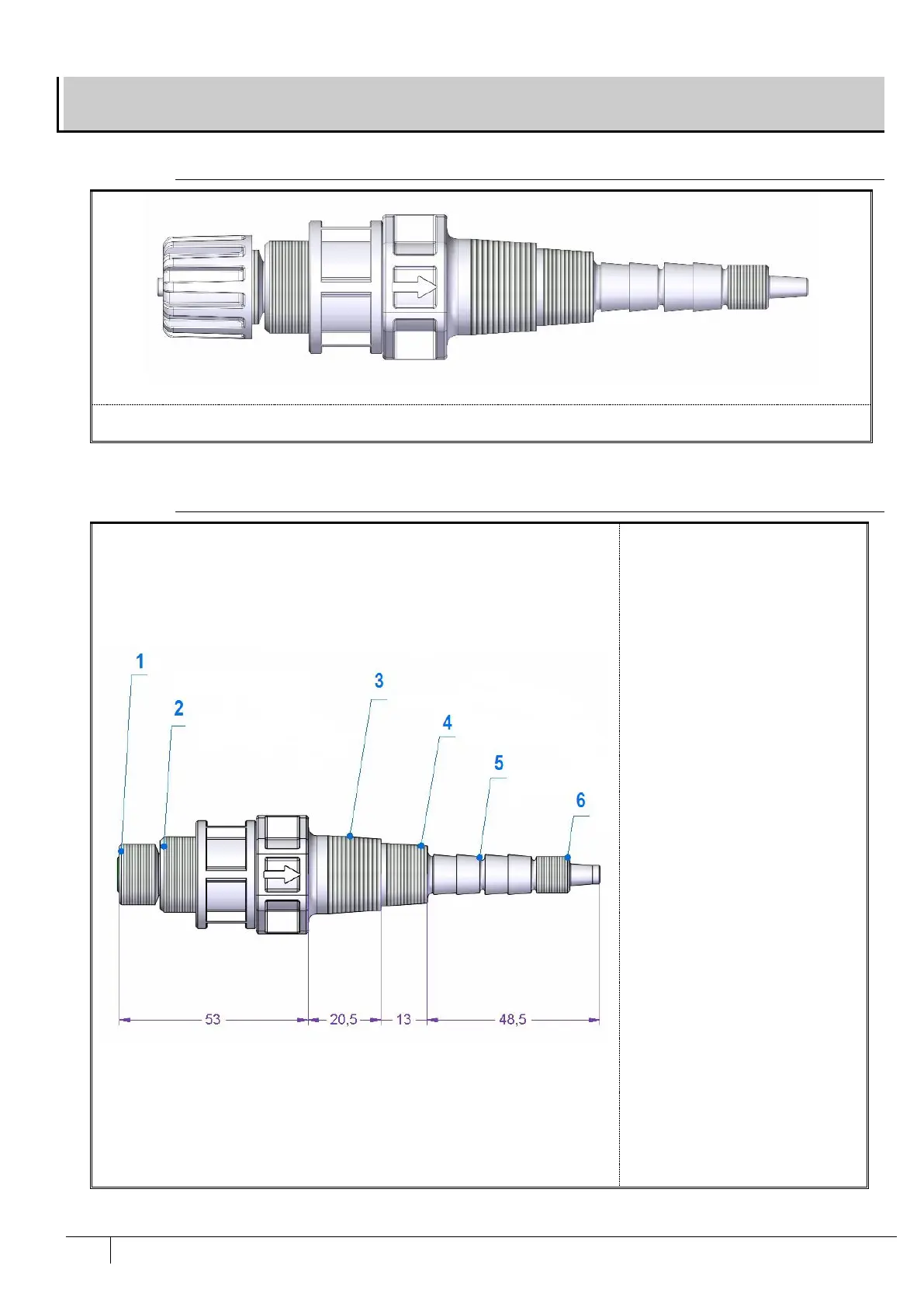

VALVOLA INIEZIONE 3/8” – ½” / 3/8” / 3/8” – ½” INJECTION VALVE / VANNE D’INJECTION 3
/8” – ½” / VÁLVULA DE INYECCIÓN 3/8” – ½” / VÁLVULA DE INJEÇÃO 3/8” – ½”
Vista complessiva / Comprehensive view and features / Vue d’ensemble / Vista global
/ Vista total
CONFIGURAZIONE STANDARD / STANDARD CONFIGURATION / CONFIGURATION STANDARD / CONFIGURACIÓN ESTÁNDAR
/ CONFIGURAÇÃO PADRÃO
Dimensioni e caratteristiche / Overall dimensions and characteristics / Dimensions et
caractéristiques / Dimensiones y características / Dimensões e características
1
attacco pompa 3/8”
3/8” pump connection
raccord pompe 3/8”
conexión de la bomba 3/8”
conexão bomba 3/8”
2
attacco pompa ½”
½” pump connection
raccord pompe ½”
conexión de la bomba ½”
conexão bomba ½”
3
attacco su impianto ½”gc
½” pipeline connection
raccord sur installation ½”gc
conexión en instalación ½”gc
conexão no sistema ½”gc
4
attacco su impianto 3/8”gc
3/8” pipeline connection
raccord sur installation 3/8”gc
conexión en instalación 3/8”gc
conexão no sistema 3/8”gc
5
prolunga ad intagli
pre-cut extension
rallonge à fentes
extensión con hendiduras
extensão com entalhes
attacco M10x1
M10x1 threated connection
raccord M10x1
conexión M10x1
conexão M10x1
6
