PORTUGUÊS
BOMBAS DOSADORAS ANALÓGICAS DA SÉRIE EONE MA
Princípio de funcionamento
O funcionamento da bomba dosadora é garantido por uma membrana de PTFE (teflon®) montada sobre o pistão de um
eletroímã. Quando o pistão do eletroímã é atraído, é produzida uma pressão no corpo da bomba com uma expulsão de
líquido pela válvula de ida. Quando termina o impulso elétrico, uma mola recoloca o pistão na posição inicial com uma
passagem de líquido através da válvula de aspiração. Devido à simplicidade de funcionamento, a bomba não precisa de
lubrificação e a manutenção é quase inexistente. Os materiais para a fabricação da bomba tornam-na adequada para a
dosagem de líquidos quimicamente agressivos. A bomba dosadora foi desenvolvida para vazões que vão de 1 a 30 l/h e
pressões de 4 a 20 bar conforme o modelo.
Características técnicas
• Equipamentos produzidos de acordo com a norma CE.
• Invólucro externo de material plástico resistente aos ácidos e à temperatura.
• Painel de comandos com película serigrafada.
• Alimentação multitensões 100 – 250 Volts 50-60 Hz
• Grau de proteção: IP65
• Condições ambientais: ambiente fechado, altitude máxima de 2000 m, temperatura ambiente de 5°C até
40°C, umidade relativa máxima de 80% até um máximo de 31°C (diminui de forma linear até diminuir para
50% a 40°C).
• Classificação referente à proteção contra contatos diretos: CLASSE I, o equipamento é dotado de condutor de
proteção
Normas de referência
A bomba dosadora é conforme com as disposições das seguintes diretivas:
• 2006/95/CE: "Baixa tensão"
• 2004/108/CE: "Compatibilidade eletromagnética"

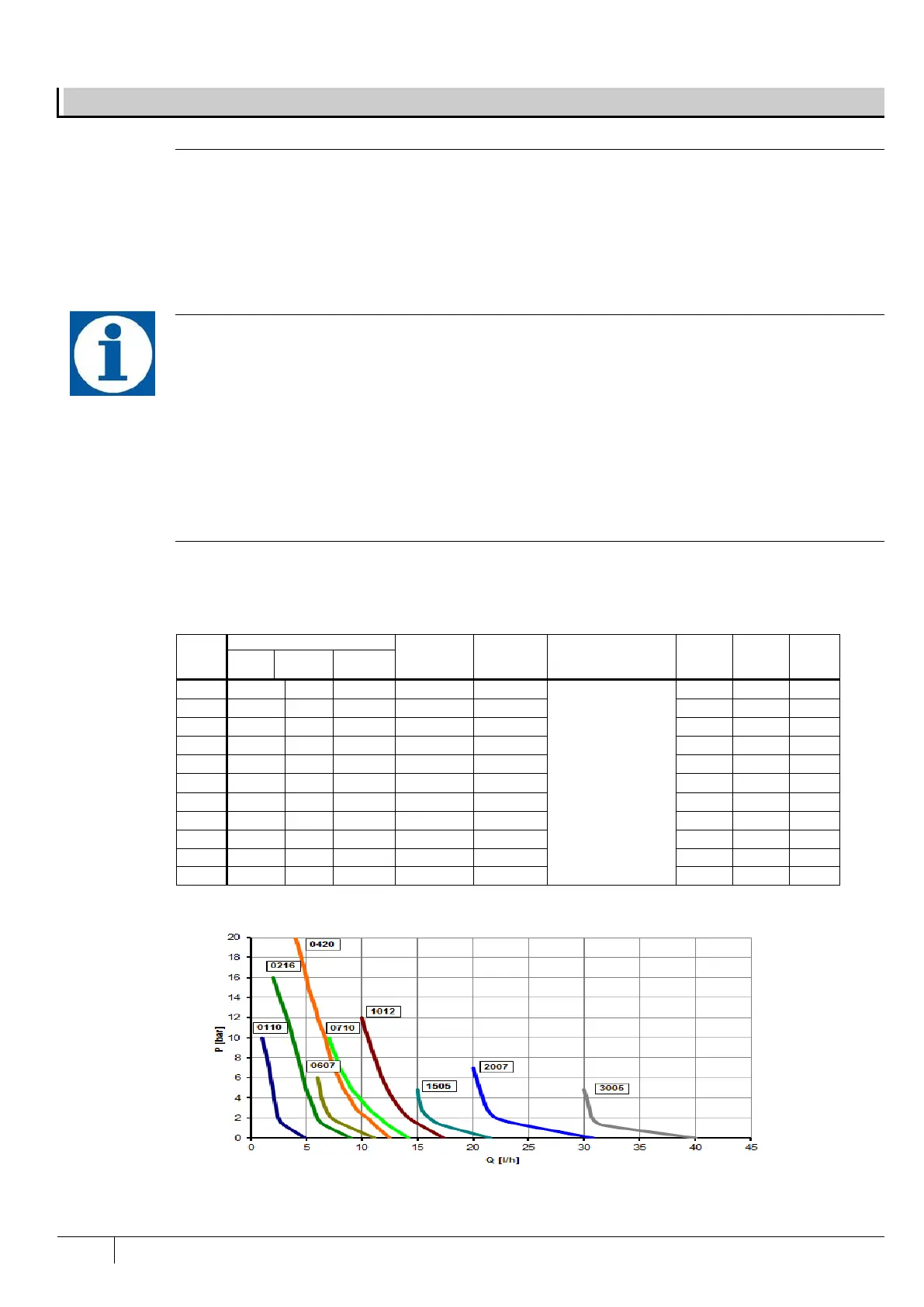

Tipo
Vazão com Pressão máx.
Pressão
máx.
[bar]
Regulagem
[imp/1’]
Alimentação
Elétrica
Potência
[W]
Corrente
MÁX.
[A]
Peso
[kg]
L/h mL/min mL/golpe
0110
1 (0.26)
16,66
0,09
10 (145)
0 – 180
100 -250 V / 50-60 Hz
19
1,4
3,0
0216
2 (0.53)
50,00
0,11
16 (232)
0 – 300
21
1,4
3,5
0420
4 (1.06)
83,33
0,22
20 (290)
0 – 300
21
1,4
3,0
0607
6 (1.59)
83,33
0,33
7 (101)
0 – 300
28
2,0
4,5
0710
7 (1.84)
133,33
0,39
10 (145)
0 – 300
26
1,8
3,5
1012
10 (2.64)
166,66
0,56
12 (174)
0 – 300
36
1,8
4,5
1505
15 (3.96)
250,00
0,83
5 (72)
0 – 300
26
1,8
3,5
2007
20 (5.26)
333,33
1,11
7 (101)
0 – 300
32
1,9
4,7
3005
30 (7.92)
500,00
1,66
5 (72)
0 – 300
32
1,9
4,7
0210(*)
2 (0.53)
33,33
0,18
10 (145)
0 – 180
36
1,6
3,0
0507(*)
5 (1.32)
83,33
0,46
7 (101)
0 - 180
36
1,6
3,0
(*) só modelo BASIC
Os valores indicados devem ser considerados com uma tolerância de +/- 5% e são relativos a uma série de testes
efetuados em equipamentos iguais com água na temperatura de 20°C.
