DISEGNI, DRAWING, DESSINS, DIBUJOS, DESENHO

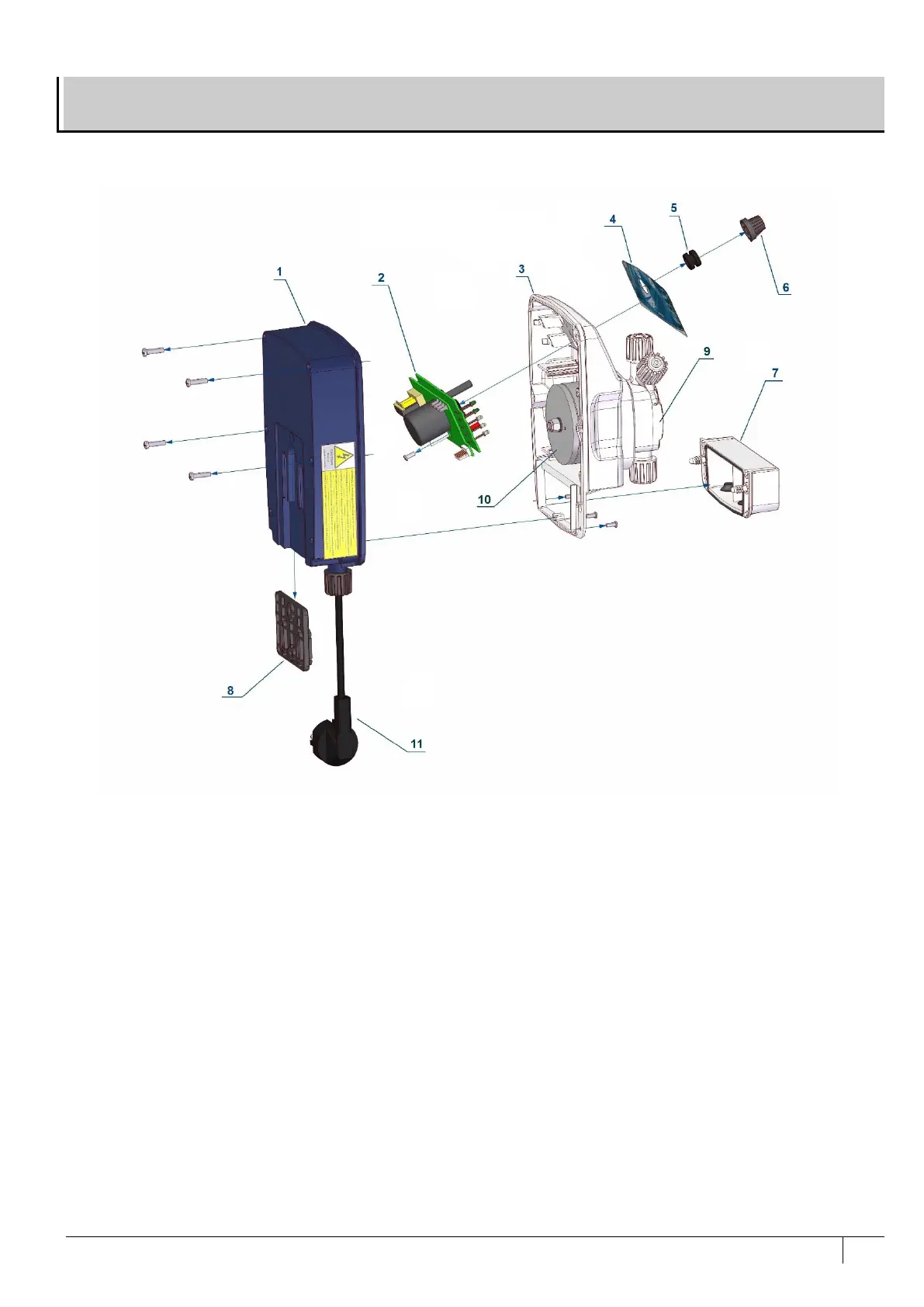

ALLEGATO 2 – VISTE ESPLOSE / ENLARGED VIEWS / ANNEXE 2 – VUES ÉCLATÉES /
ANEXO 2 – VISTAS DESPIEZADAS / ANEXO 2 – VISTAS EXPLODIDAS /
1. Coperchio in plastica con scheda / Plasting cover / Couvercle en plastique avec carte / Tapa de plástico con tarjeta / Tampa de
plástico com placa
2. Scheda comandi / PC board / Carte des commandes / Tarjeta de mandos / Placa de comandos
3. Cassa in plastica / Plasting casing / Caisse en plastique / Caja de plástico / Caixa de plástico
4. Serigrafia / Serigraphy / Sérigraphie / Serigrafía / Serigrafia
5. Guarnizione manopola / Seal knob / Joint poignée / Guarnición perilla / Guarnição do manípulo
6. Manopola regolazione / Adjustment knob / Poignée de réglage / Perilla de regulación / Manípulo de regulagem
7. Coperchio coprimorsetti / Terminals cover / Couvercle cache-bornes / Tapa cubre-bornes / Tampa de cobertura dos bornes
8. Staffa di fissaggio a parete / Bracket for wall mounting / Étrier de fixation murale / Abrazadera de fijación en pared / Armação de
fixação na parede
9. Corpo pompa / Pump head / Corps de pompe / Cuerpo de la bomba / Corpo da bomba
10. Elettromagnete / Magnet / Électroaimant / Electroimán / Eletroímã
11. Cavo di alimentazione / Power cord / Câble d’alimentation / Cable de alimentación / Cabo de alimentação
