7.1
MONTAGGIO E PREPARAZIONE
AVVERTENZA: Prima di eseguire regolazioni estrarre sempre la
spina di rete della sega.
Nota: Si raccomanda di leggere sempre tutte le istruzioni
prima della messa in funzione della sega.
(7.2)
Montaggio permanente della sega per tagli obliqui
Collocare la sega nella posizione desiderata su un banco di lavoro
o su un supporto idoneo per ridurre il rischio di lesioni a causa
di movimenti imprevisti della sega. La piastra di base della sega
dispone di quattro fori di montaggio. La sega può essere fissata
mediante viti idonee (non in dotazione). Se la sega viene utilizzata
in un solo luogo, è possibile fissarla al banco di lavoro mediante
dispositivi di fissaggio idonei (non in dotazione). Utilizzare rondelle
e dadi di sicurezza sul lato inferiore del banco di lavoro. (Fig. 1)
• Perevitarelesionidovuteacomponentiproiettatiinaria,
posizionare la sega in modo che altre persone o astanti non
possano sostare in prossimità della sega (o dietro la stessa).
• Collocarelasegasuunasuperficierobustaepiattache
garantisca sufficiente spazio di manovra e il corretto
supporto del pezzo da lavorare.
• Assicurarsichelasegasiasaldamenteinposizione,
perfettamente orizzontale e non traballante.
• Avvitareobloccaresaldamentelasegaalpiano
d’appoggio o al banco di lavoro.
(7.3)
Per uso portatile:
• Fissarelasegamediantedispositividifissaggioidonei(non
in dotazione) su un pannello di montaggio robusto in legno
compensato o DF dello spessore di 18 mm (dimensioni
raccomandate 800 mm x 500 mm).
• Lerondelle,idadiecc.devonopossibilmenteessereinseriti
sul lato inferiore del pannello di montaggio in compensato o
MDF per evitare una superficie di lavoro non omogenea.
• UtilizzaremorseGperilfissaggiodelpanellodimontaggio
sul piano di lavoro. (Fig. 2)
Nota: Alcune macchine sono dotate sul lato posteriore di un
braccio di stabilizzazione, situato direttamente sotto il punto di
rotazione dell’angolo di inclinazione.

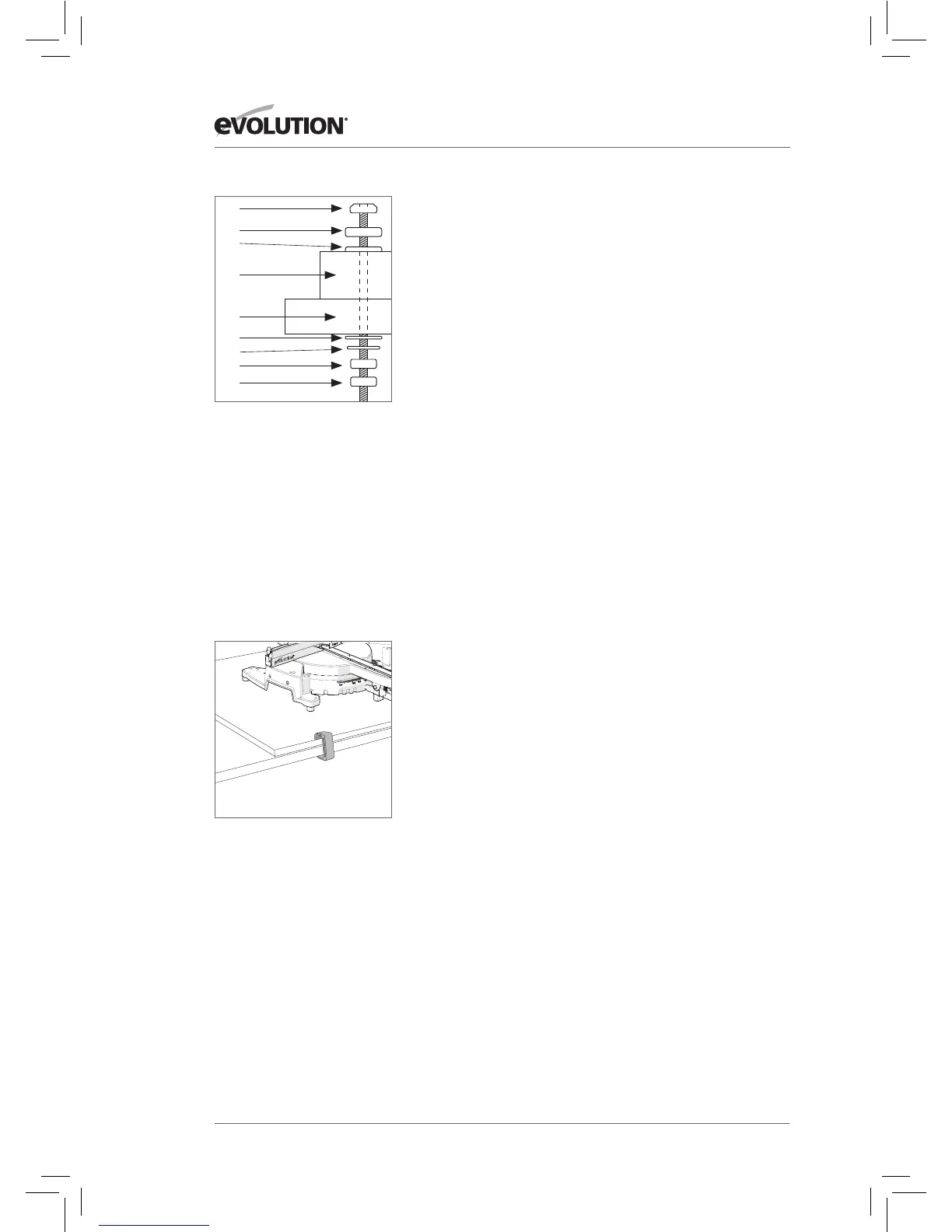

Fig. 1
1) Vite a testa esagonale
2) Rondella elastica
3) Rondella piatta
4) Piastra di base per sega
per tagli obliqui
5) Banco di lavoro
6) Rondella piatta
7) Rondella elastica
8) Dado esagonale
9) Controdado
Fig. 2
1
2
3
4
5
6
7
8
9
140
www.evolutionpowertools.com
