• Ilraggiolasernondeveessereorientatointenzionalmente
verso le persone. È vietato orientare direttamente il raggio
laser verso gli occhi di una persona.
• Assicurarsisemprecheilraggiolaservengautilizzatosolo
con pezzi da lavorare aventi una superficie non riflettente,
ad esempio legno naturale o superfici opache.
• Nonsostituiremaiilmodulolaserconunlaserditipodiversoo
di una classe differente.
• Leriparazionidelmodulolaserdevonoessereeseguite
esclusivamente da Evolution Power Tools o da un servizio
clienti autorizzato.
REGOLAZIONE LASER PER
MODELLI SPINA EUROPEA
AVVERTENZA: Durante la procedura di regolazione il motore
non deve mai essere avviato.
Controllo dell’allineamento del laser:
• Posizionareunpezzodicartoneosimilesullatavolarotante
della macchina.
• Abbassarelatestinaditagliomentrelaslittasitrovain
posizione inferiore affinché i denti della lama di taglio
possano tracciare un segno nel cartone.
• Farmuoverelatestinaditaglioversol’altoeripeterelastessa
procedura come sopra, mentre la slitta si trova leggermente
al centro.
• Ripeterenuovamentelaprocedura,questavoltaconlaslitta
in posizione superiore.
• Attivareillaserquandolatestinaditaglioèsollevata,avanzaree
arretrare la testina di taglio e osservare se il raggio laser proiettato
si trova in linea con i contrassegni tracciati in precedenza.
• Ilraggioèinlineaconicontrassegni=nessunulteriore
provvedimento necessario.
• Latraiettoriadelraggiononèparallelaaicontrassegni=
eseguire la procedura A.
• Latraiettoriadelraggioèparallelamanoninlineaconi
contrassegni = eseguire la procedura B.
A. Se la traiettoria del raggio laser non è parallela ai
contrassegni, procedere come segue:
• Allentarelavitedifermo(Fig. 6, a)
• Ruotareattentamenteilmodulolaser(Fig. 6, b) finché
la linea presenta una traiettoria parallela ai contrassegni
presenti sul pezzo di cartone.
• Serrarenuovamentelavitedifermo.
• Controllarenuovamentel’allineamento.

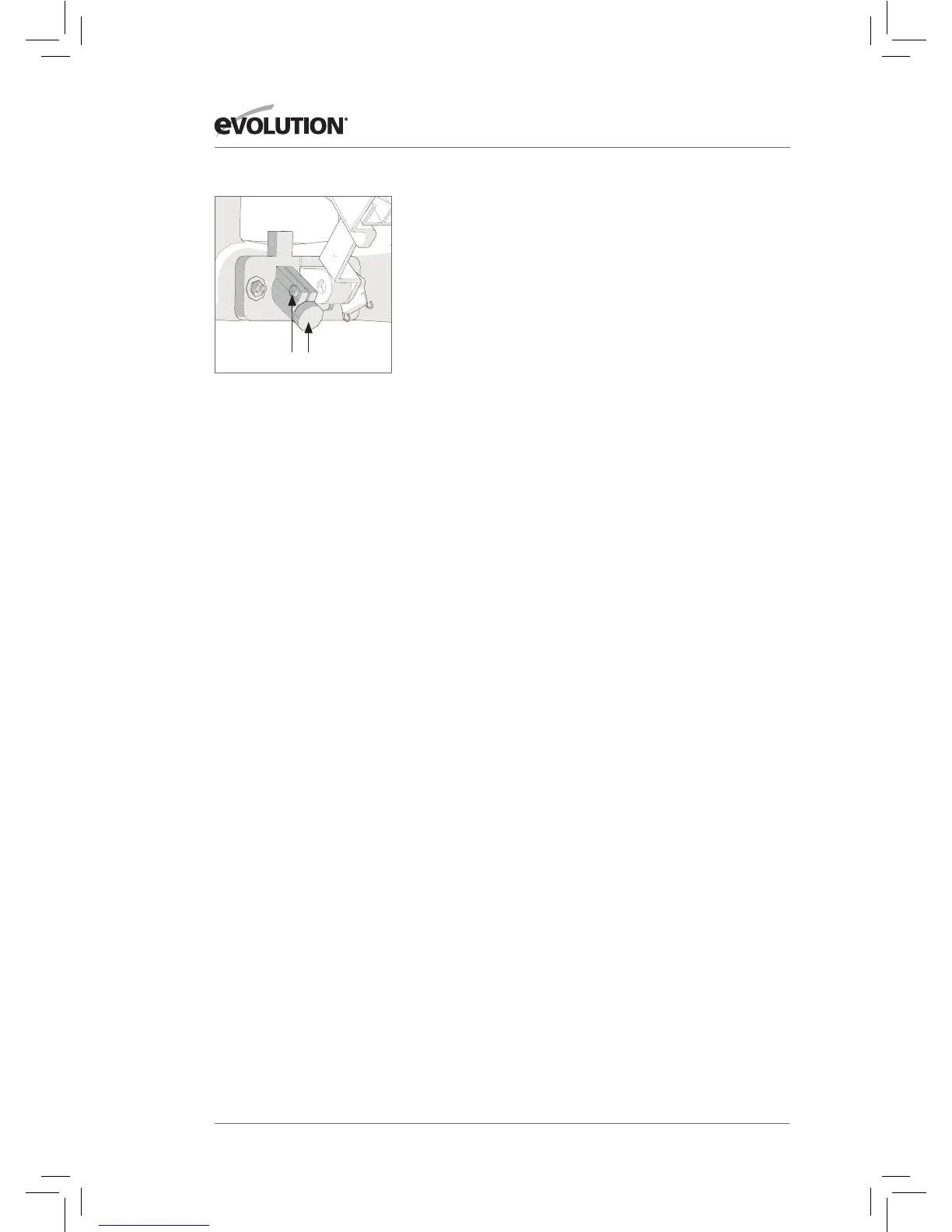

Fig. 6
(a)(b)
