IT
TAGLI ANGOLARI  INCLINAZIONE
DELLA TESTINA DI TAGLIO

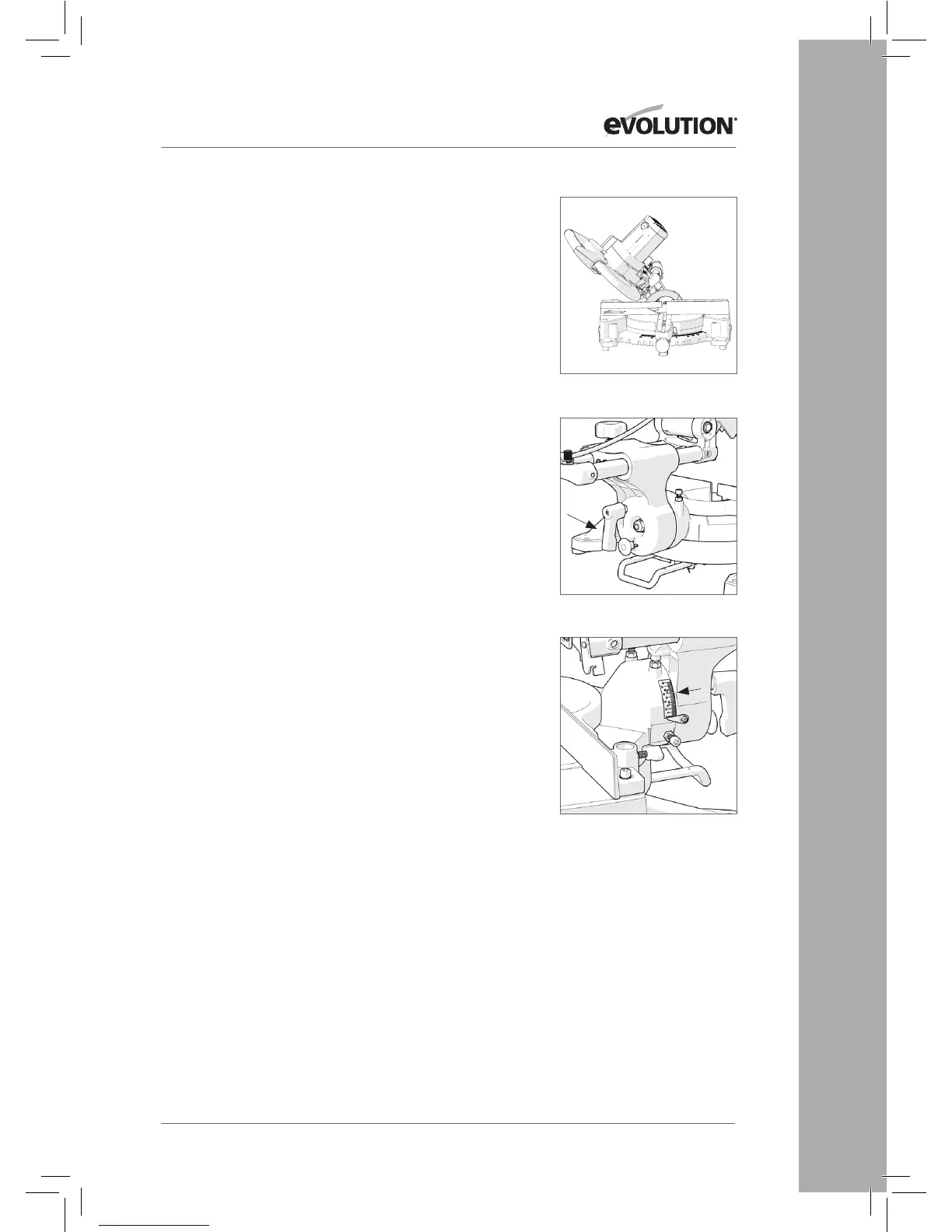

Un taglio angolare (Fig. 32) viene eseguito mediante la tavola
rotante impostata su un angolo obliquo di 0°.
Nota: La sezione superiore della battuta deve eventualmente
essere adeguata per creare una distanza per il movimento
della testina di taglio.
La testina di taglio può essere inclinata dall’angolazione
normale di 0° (posizione verticale) fino a un’angolazione
massima di 45° dalla posizione verticale, ma solo verso il lato
sinistro. I tagli angolari possono essere eseguiti con o senza
utilizzo del sistema di slitte.
Inclinazione della testina di taglio verso sinistra:
• Allentareilfermoperl’angolodiinclinazione.(Fig. 33)
• Inclinarelatestinaditaglioall’angolazionedesiderata.
Come ausilio per la regolazione è applicata una scala
angolare graduata. (Fig. 34)
• Serrareilfermoperl’angolodiinclinazioneunavolta
selezionata l’angolazione desiderata.
Nota: Il fermo dell’angolo di inclinazione è caricato a molla.
In tal modo può essere nuovamente impostato sulla vite
operativa corrispondente. Può essere necessaria una nuova
regolazione per evitare di ostacolare altri componenti della
macchina quando vengono selezionati determinati angoli di
taglio obliquo.
Nuova regolazione:
Sollevare la leva e ruotarla in una posizione idonea.
Rilasciare la leva.
Durante il taglio posizionarsi sul lato sinistro della maniglia.
Una volta terminato il taglio:
• Rilasciarel’interruttoreON/OFFmatenerelemaniinposizione
finché la lama di taglio si è arrestata completamente.
• Attenderechelatestinaditaglioabbiaraggiuntolaposizione
superiore e che il paralama inferiore sia completamente
chiuso prima di togliere la mano/le mani.
• Riportarelatestinaditaglioinposizioneverticale.
• Rilasciareilfermodell’angolodiinclinazione.
Fig. 33
Fig. 34
Fig. 32
155
