• Schuifdenoniushoekmeteropzijnplaatsterwijléénarmop
de draaitafel rust en de andere op het gekantelde blad rust.
• Leesdehoekinstellingaf.
Wanneer aanpassing nodig is:
• Draaideborgmoeropde33,9
o
stelschroef los.

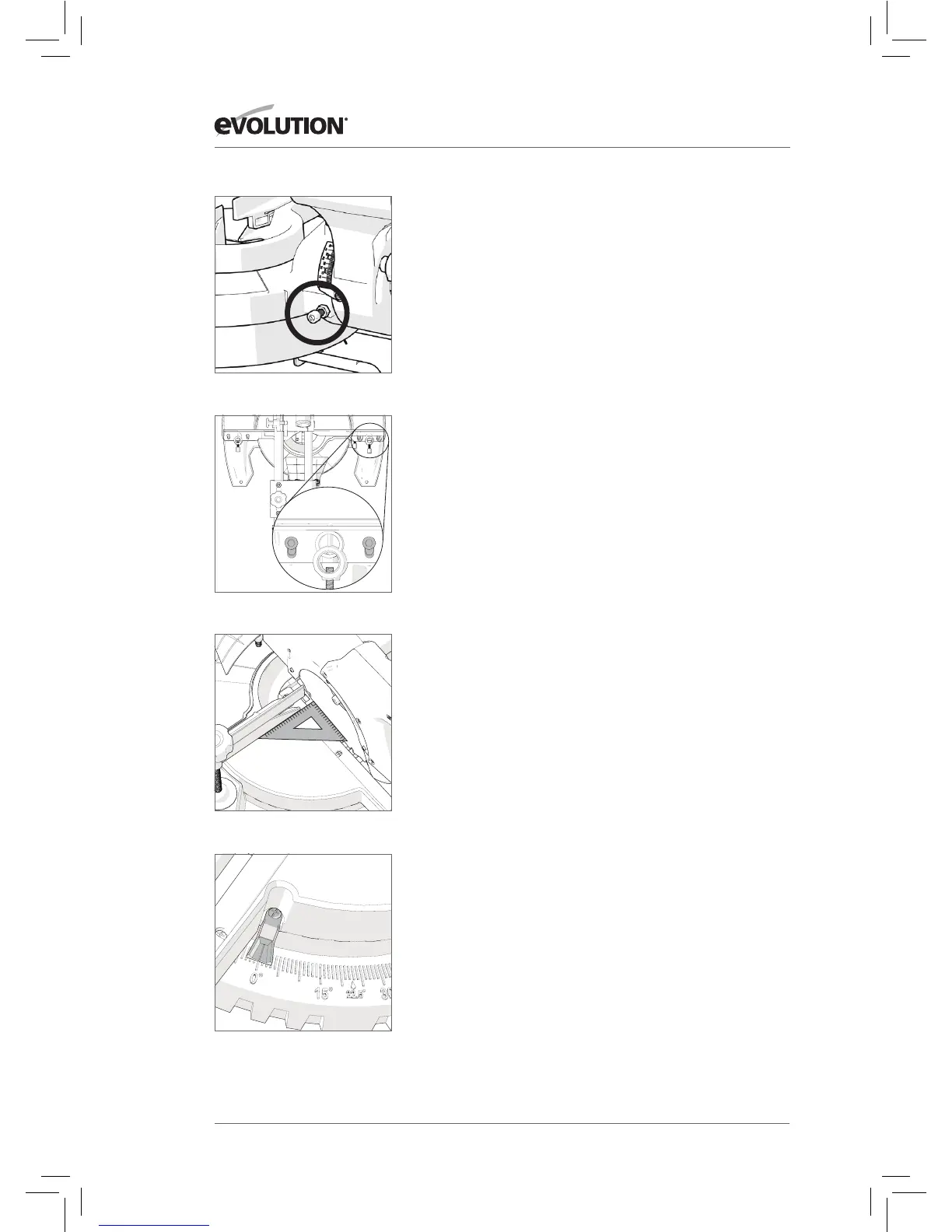

• Gebruikdezeskantsleutelomdestelschroefnaarwensnaar
binnen of naar buiten bij te stellen. (Afb. 17)
• Nadatdecorrecteinstellingisbereikt,destelschroef
vergrendelen door de borgmoer vast te draaien
HEKUITLIJNING
Het hek moet uitgelijnd worden op 90° (rechthoekig) tegenover een
correct geïnstalleerd zaagblad. De draaiende tafel moet ingesteld
zijn op een “0°” verstekhoek.
Het hek wordt vastgezet op de tafel met twee zeskantige
inbusschroeven, die zich aan beide kanten van het hek in
langwerpige sleuven bevinden. (Afb. 18)
• Verzeker dat de zaagkop zich in de vergrendelde benedenpositie
bevindt met de vergrendelpin helemaal in zijn opening.
• Plaats een instelhoek op de tafel met een korte kant
tegen het rek en de andere korte kant tegen het zaagblad
(vermijd de TCT-tanden). (Afb. 19)
• Indien aanpassing noodzakelijk is, maakt u de vier
afstelschroeven van het hek los met een zeshoekige sleutel.
• Herplaats het hek in zijn langwerpige sleuven totdat
uitlijning bereikt is.
• Draai de zeshoekige inbusschroeven stevig aan.
WIJZERAANPASSING VERSTEKHOEK
OPMERKING: Er zijn dubbele verstekhoekschalen aan de voorkant
van het machinevoetstuk gegoten. Een kleine wijzer bevestigd aan
de draaiende tafel geeft de geselecteerde hoek aan.
Eventueel kan de wijzer opnieuw afgesteld worden door
de bevestigingsschroef los te maken met gebruik van een
#2 kruiskopschroevendraaier. Stel de wijzer juist in en draai
vervolgens stevig de bevestigingsschroef aan. (Afb. 20)
Afb. 18
Afb. 19
Afb. 20
Afb. 17
192
