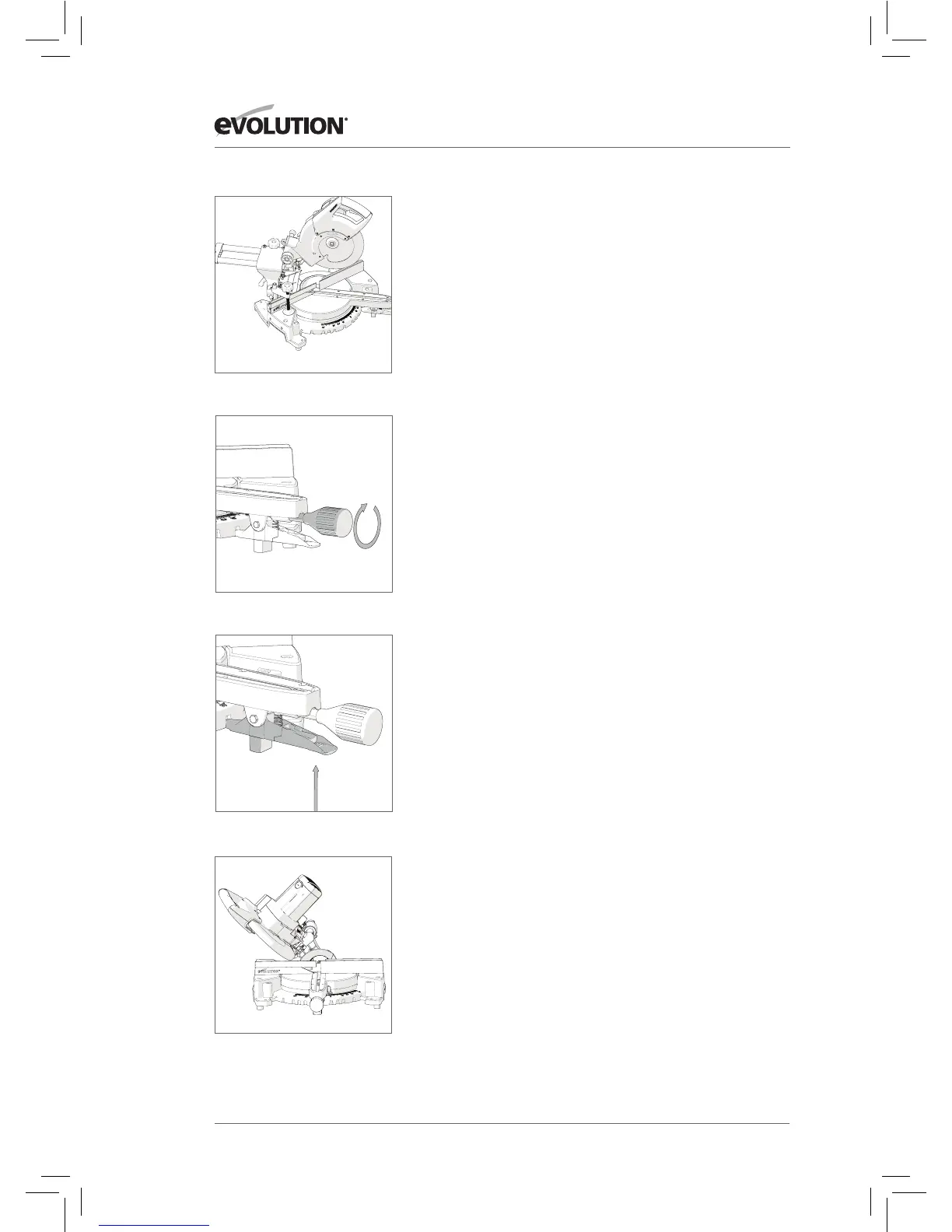

VERSTEKZAGEN (Afb. 29)
De draaiende tafel op deze machine kan 45° graden naar rechts en
links gedraaid worden vanaf de normale rechte zaagpositie (0°).
Er bevinden zich vooringestelde stops op 45°, 30°, 22,5° en 15°
aan zowel de rechter- als linkerkant.
Verstekzagen is mogelijk zowel met als zonder het
schuifsysteem ingeschakeld.
• Maak de verstekvergrendelhendel los (Afb. 30) door deze
tegen de klok in te draaien.
• Trek de vergrendelhendel van de vooringestelde stops
omhoog. (Afb. 31)
• Draai de draaiende tafel naar de gewenste hoek.
Er bevindt zich een gradenboog van de verstekhoek in het
voetstuk van de machine, om het instellen makkelijker te maken.
• Maak de verstekvergrendelhendel vast wanneer de hoek
bereikt is.
OPMERKING: Het is een goede gewoonte om de
vertekvergrendelhendel vast te zetten, zelfs wanneer er een
vooringestelde stop is geselecteerd en de vergrendelhendel van
de vooringestelde stop is ingeschakeld.
SCHUIN ZAGEN  DE ZAAGKOP KANTELEN
Een schuine snede (Afb. 32) wordt gemaakt met de draaitafel
ingesteld op 0° verstek.
OPMERKING: Het kan nodig zijn om het bovengedeelte van
het hek aan te passen om ruimte voor de bewegende zaakkop
te maken.
De zaagkop kan gekanteld worden van de normale 0°
(loodrechte stand) tot een maximale hoek van 45° alleen
naar links. Schuin zagen is mogelijk zowel met als zonder het
schuifsysteem ingeschakeld.
Afb. 30
Afb. 31
Afb. 29
Afb. 32
196
www.evolutionpowertools.com
