• Attendre jusqu’à ce que la tête de coupe ait atteint sa
position supérieure et que la protection de la lame de scie
soit totalement fermée avant de retirer la(les) main(s).
• Ramener la tête de coupe dans la position verticale.
• Serrer l’élément de fixation pour l’angle d’inclinaison.
Moulure De Couronne
Déployez la goupille de moulure de couronne:
• Tirezdoucementlagoupilleversl’extérieur.
• Tournezlagoupilled’unquartdetour(Fig. 35)
• Laissezlagoupillesedéployerdanssapositioninitiale(engagée).
Inclinez la tête de coupe à la position à 33,9° de la moulure de
couronne et resserrez la poignée de blocage de biseau.
Assurez-vous que la moulure de couronne est correctement
positionnée sur la table rotative avant de réaliser la coupe.
Lorsque la coupe est terminée, remettez la tête de coupe en
position verticale et remettez la goupille de moulure de couronne
en position extérieure (désengagée).”
8.7
COUPE COMBINÉE (Fig. 36)
Une coupe combinée est une coupe d’onglet et
inclinée simultanément.
xIl est possible de procéder à une coupe combinée en utilisant
le système de chariot. Toujours veiller que la lame de scie
poussée ne gêne ni la butée, ni d’autres parties de la machine.
Régler de nouveau la coupe gauche supérieure de la butée si
cela est nécessaire.
COUPE DE MATÉRIAU COUDÉ (Fig. 37)
Avant de couper une pièce à usiner, il convient de contrôler si elle est
coudée. Si elle l’est, elle doit être positionnée et coupée de la manière
montrée dans la figure.
Ne pas positionner incorrectement la pièce à usiner ni couper
sans les supports de butée.
(8.10)
Élimination du matériau bloqué
• Mettre la scie hors tension en relâchant l’interrupteur
Marche/Arrêt.
• Attendre jusqu’à ce que la lame de scie soit parvenue à
l’arrêt complet.

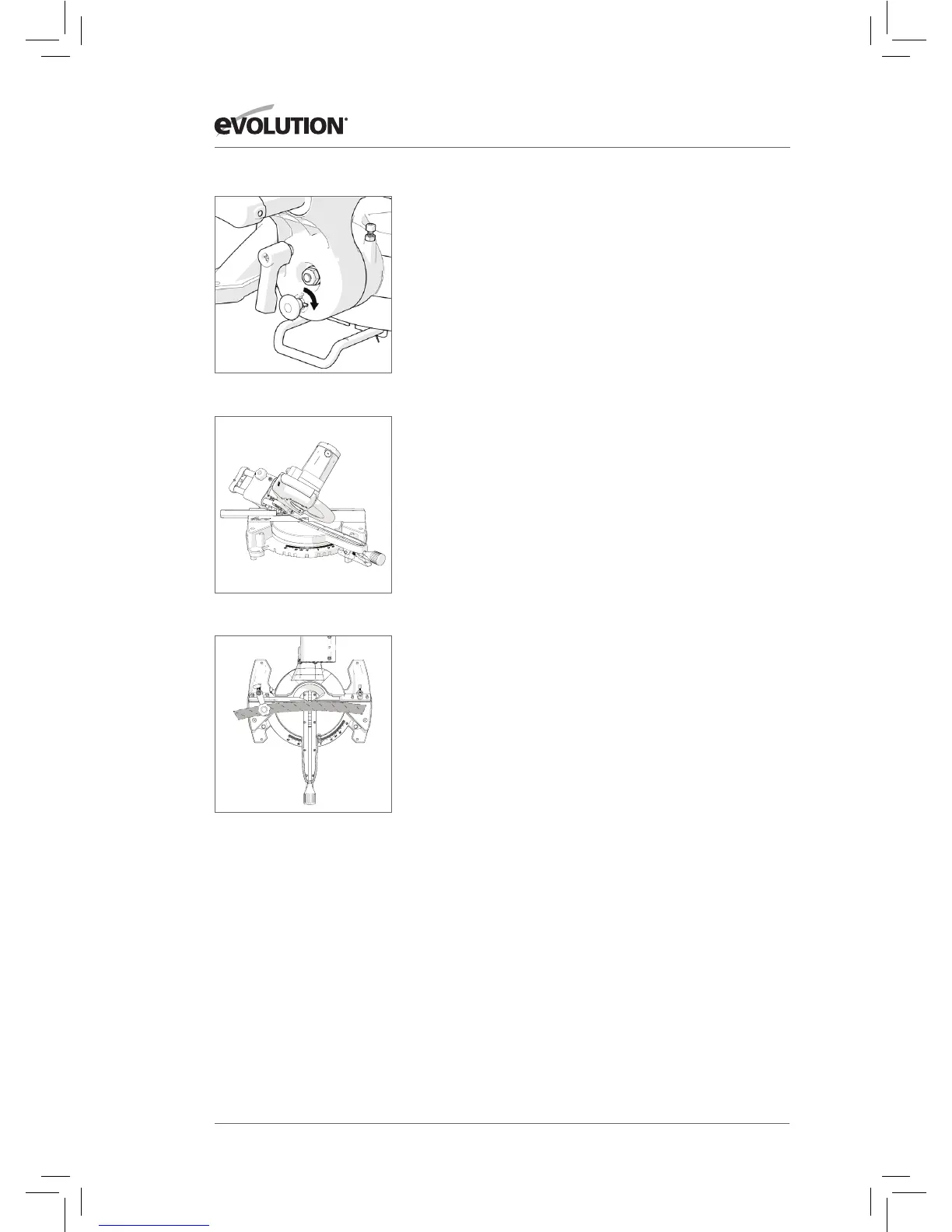

Fig. 35
Fig. 37
Fig. 36
