Fanimation AIRE DELUXE

Cómo ensamblar el ventilador de techo
26

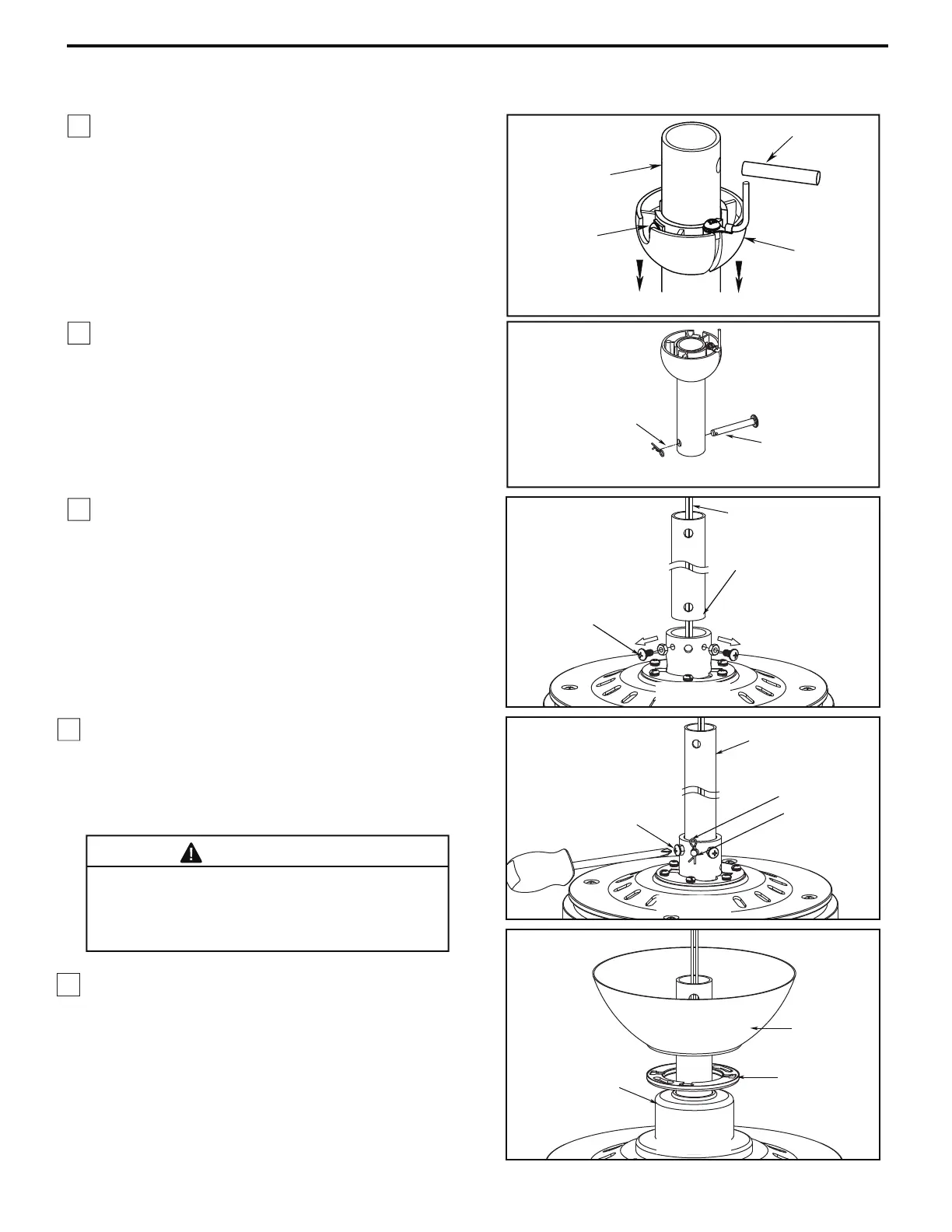

Figura 1
Figura 2
Figura 3
Figura 4
Figura 5
1. Extraiga la pieza de la bola colgante de la unidad
2 .Retire el clip de horquilla y pasador de horquilla de
la parte inferior de la bola para colgar. Retener el
pasador y clip para la reinstalación en el paso 4.
(Figura 2)
de la bola colgante / varilla aflojando el tornillo de
presión de la bola colgante hasta que la bola se
libere de la varilla. Retire el pasador del barral y
luego extraiga la semiesfera. Conserve el pasador
y la semiesfera para su reinstalación en el Paso 6
(Figura 1).
3. Afloje los dos tornillos de fijación del soporte del
barral Introduzca los cables de color negro, azul y
blanco a través de la varilla. (Figura 3)
4. Coloque el soporte de la varilla y alinee los orificios
de la clavija de horquilla en ambas piezas. Instale la
clavija de horquilla y asegúrela con la pinza de
horquilla. Fije los dos tornillos de presión y las
tuercas de seguridad en el soporte de la varilla
interior. (Figura 4)
Es fundamental que instale correctamente el pasador
de horquilla en el soporte de la varilla, y que ajuste
firmemente los tornillos de fijación y las tuercas. El
incumplimiento de dicho paso podría hacer que el
ventilador se caiga.
ADVERTENCIA
5. Pase los cables a través de la cubierta de unión del
motor, la cubierta para el tornillo y el capuchón.
(Figura 5)
Ranura de la
bola colgante
Pasador
Tornillo
de fijación
Bola para colgar
Pasador de
horquilla
Pasador
Bola para colgar
Bola para colgar
Cables Negro, Azul y
Blanco
Tornillo de fijación
y las tuercas (2)
Tornillo de
fijación (2)
Pasador de
horquilla
Pasador
Capuchón
de techo
Cubierta de
unión del motor
la cubierta del
tornillo de la base
