29

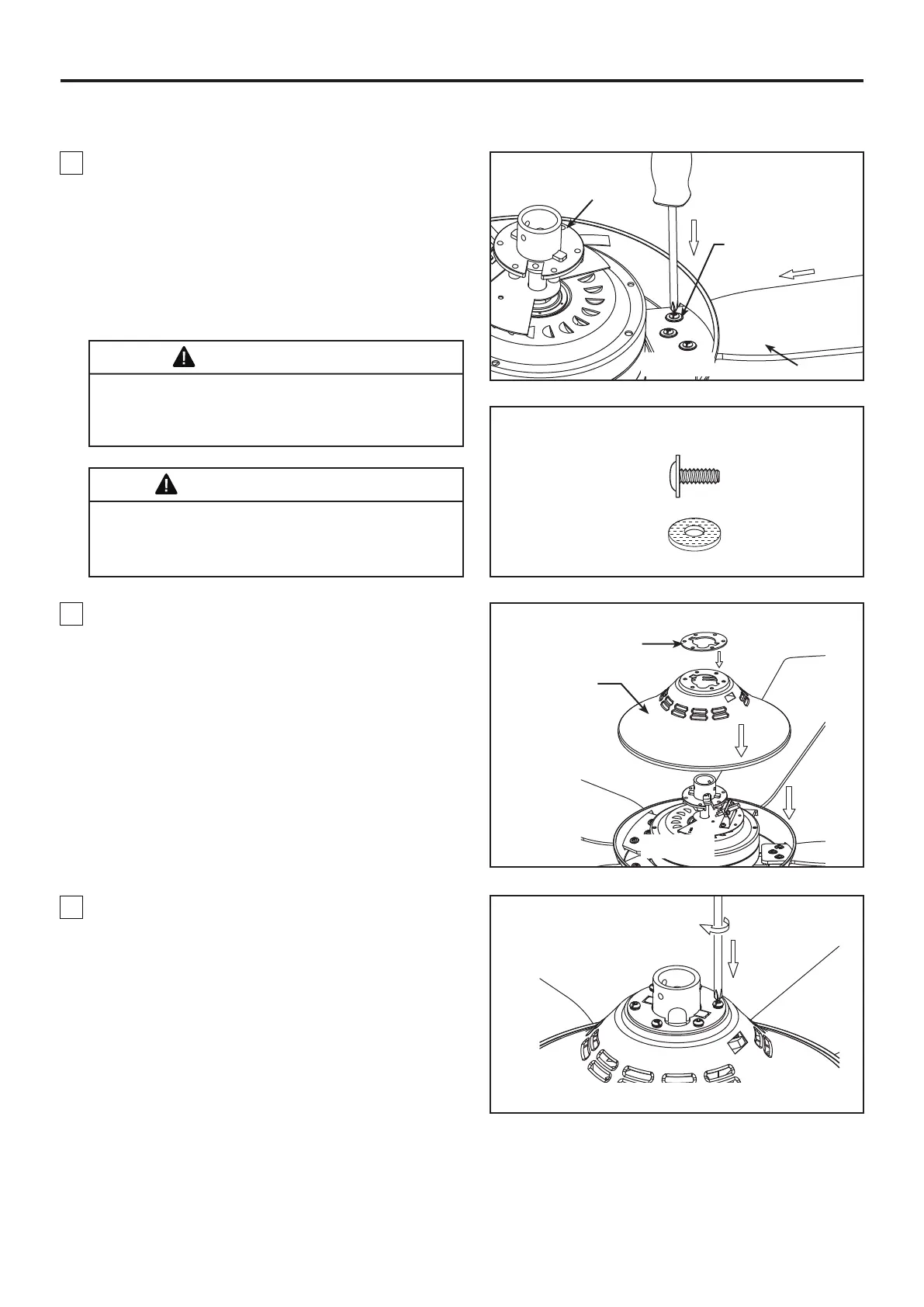

5. Coloque las palas a través de las ranuras en la
cubierta del motor y coloque el aspa en el ensamble
del motor con los postes roscados que se muestran.
Asegúrese de que el borde inferior del aspa esté
completamente asentado sobre el volante del
ensamble del motor. Apriete los tornillos con cabeza
de arandela junto con las arandelas de fibra para
asegurar el aspa al volante del ensamble del motor.
(Figura 5)
6. Vuelva a ensamblar la cubierta de la carcasa y la
arandela del acoplador del motor, como se muestra.
(Figura 6)
7. Apriete firmemente los seis tornillos que se retiraron
en el paso 3 en el ensamble del motor. (Figura 7)
Cómo ensamblar las aspas del ventilador de techo (cont.)
Tornillos de
3/16˝-24 y arandela de
fibra (3 por de aspas)
Aspa
Motor
Figura 5
Aditamentos utilizados:
x 15
x 15
Tornillos de
3/16˝-24
Arandela de fibra
Arandela del
acoplador del motor
Cubierta de la
carcasa superior
Figura 6
Figura 7
ADVERTENCIA
Para reducir el riesgo de lesiones personales, no doble
los soportes de aspas al instalarlos, balancear las aspas
o limpiar el ventilador. No coloque objetos extraños
entre las aspas del ventilador en funcionamiento.
AVERTISSEMENT
Afin de réduire le risque de blessure, ne pliez pas les
porte-pales lors de l'installation, de l'équilibrage des
pales, ou du nettoyage du ventilateur. N'insérez pas
de corps étrangers entre les pales en rotation.
