Cómo ensamblar su el kit de iluminación o la tapa

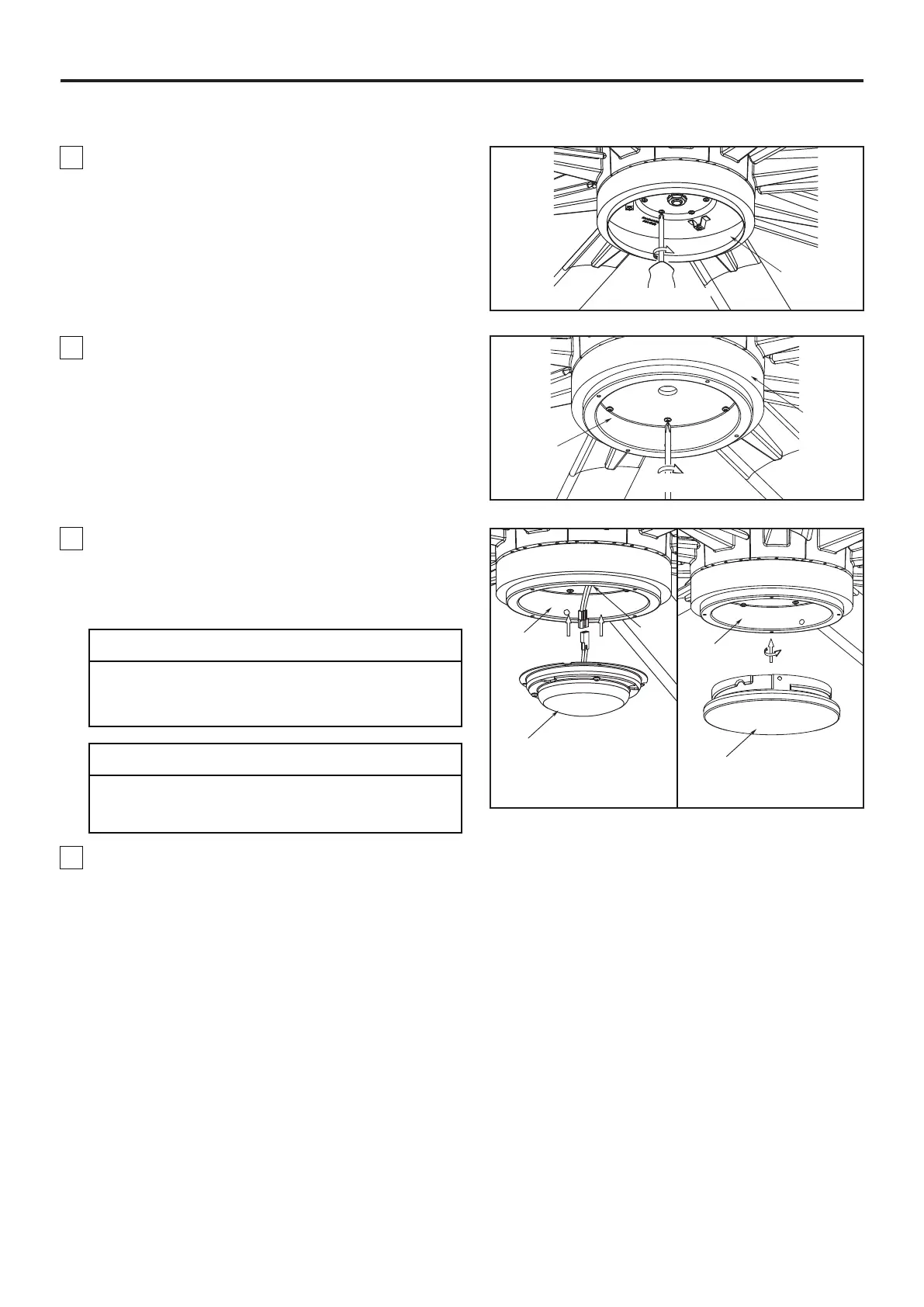

1. Extraiga los seis tornillos del soporte ubicado en la
parte inferior de la unidad del motor. Instale la unidad
de la placa de luz en al soporte utilizando los tornillos
retirados previamente. (Figura 1)
2. Extraiga los tres tornillos de la unidad de la placa
de luz. Instale la ensamble de kit de luz en al unidad
de la placa de luz utilizando los tornillos retirados
previamente. (Figura 2)
Unidad de la
placa de luz
Figura 1
Unidad de
la placa
de luz
Ensamble
de kit de luz
Figura 2
La tapa de acero
Ensamble de
kit de luz
Ensamble de
kit de luz
Unidad de luz LED
Motor
Figura 3A Figura 3B
3. (Opción A - Para su uso con el kit de iluminación)
Extraiga los tres tornillos de la ensamble de kit de luz
y retener para el Paso 4. Instale el conector de 2
clavijas desde unidad de luz LED conexión a la unidad
del motor. (Figura 3A)
3. (Opción B - Para su uso con la tapa de acero)
Si desea instalar la tapa de acero y no el conjunto de
luz. Monte el la tapa de acero en la ensamble de kit
de luz girándolo en el sentido de las agujas del reloj.
No apriete demasiado. (Figura 3B)
NOTA: Si ha instalado su ventilador con la tapa de
acero, sáltese los pasos 4 a 5.
PRECAUCIÓN
A fin de reducir el riesgo descargas eléctricas,
desconecte el circuito de suministro eléctrico al
ventilador antes de instalar el kit de iluminación.
