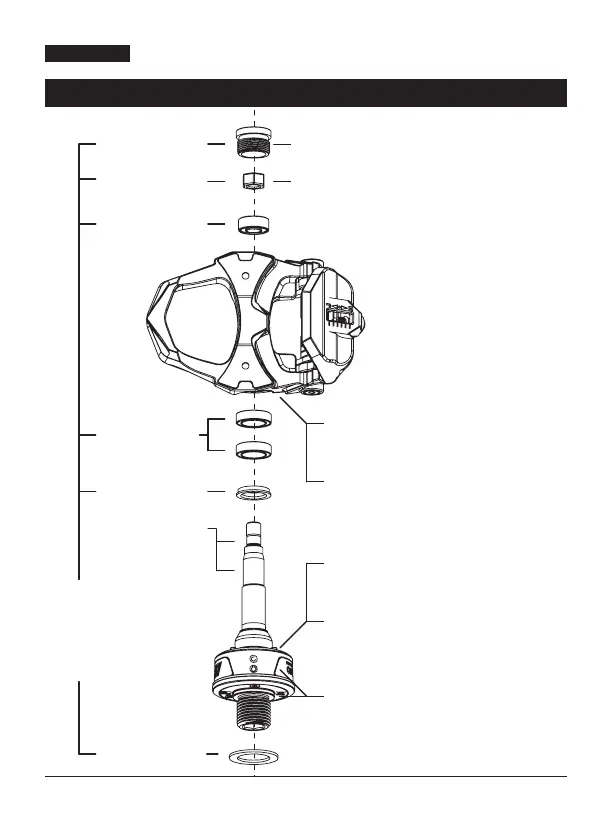

25. Disegno esploso dei componenti
Set etichette adesive
Art
. 772-94
• Coppia serraggio 2-3 Nm.
• Senso di chiusura orario sia per pedale destro che
sinistro
• Coppia serraggio 8-10 Nm.
• Senso di chiusura orario per pedale sinistro.
• Senso di chiusura antiorario per pedale destro.
• Usare chiave a tubo da 9mm (CH9) con diametro
esterno max. 13mm
Tappo di chiusura
(2-3 Nm)
Dado M6 (8-10 Nm)
Cuscinetto 6/13
Cuscinetti 10/15
Corpo pedale sinistro
Art. 772-62
Corpo pedale destro
Art. 772-63
Paraolio
Ingrassare il perno
utilizzando grasso
al litio
Sensore Assioma su perno sinistro
Art. 772-64
Set cuscinetti, dadi M6,
paraolio, tappi di chiusura,
rondelle
Art. 772-72
Sensore Assioma su perno destro
Art. 772-65
Rondella 14x20x1
