DEUTSCH

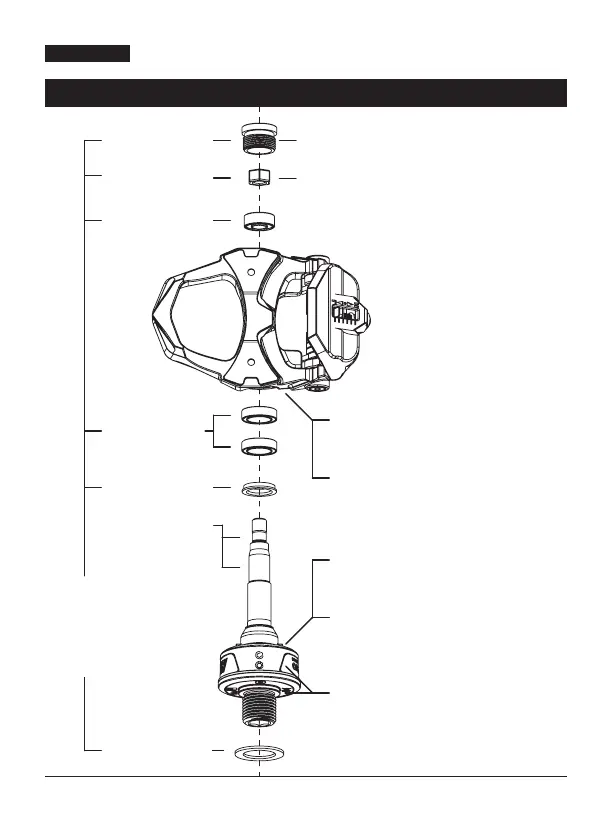

25. Explosionszeichnung
Satz Haftetiketten
Art
. 772-94
• Anzugsmoment 2-3 Nm
• Schließrichtung im Uhrzeigersinn sowohl für das
rechte wie für das linke Pedal
• Anzugsmoment 8-10 Nm
• Schließrichtung im Uhrzeigersinn für linkes Pedal
• Schließrichtung gegen den Uhrzeigersinn für rechtes Pedal
• 9 mm Rohrsteckschlüssel (CH9) mit
Außendurchmesser max. 13 mm benutzen
Verschlussstöpsel
(2-3 Nm)
Mutter M6
(8-10 Nm)
Lager 6/13
Lager 10/15
Pedalkörper linkes Pedal
Art. 772-62
Pedalkörper rechtes Pedal
Art. 772-63
Simmerring
Achse mit
Lithiumfett
schmieren
Sensor Assioma auf linker Pedalachse
Art. 772-64
Satz Lager, M6 Muttern,
Simmerring,
Verschlussstöpsel,
Unterlegscheiben
Art. 772-72
Sensor Assioma auf rechter Pedalachse
Art. 772-65
Unterlegscheibe
14x20x1
