Felder G 360 - 4 Technische gegevens; 4.1 Afmetingen en gewicht; 4.2 Gebruiksomstandigheden; 4 Date tehnice

To Next Page

To Previous Page

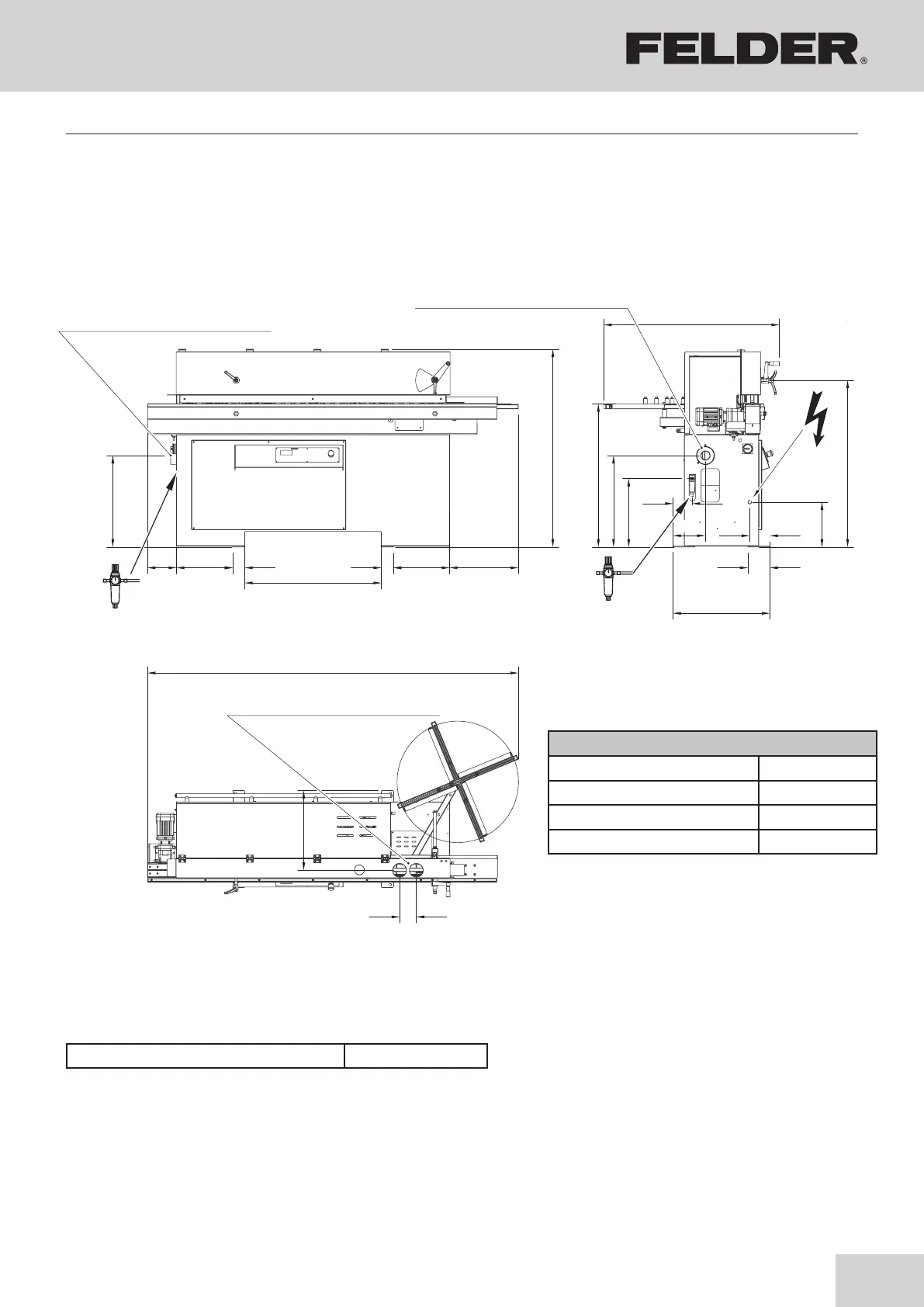

Anschluss Pneumatik

Compressed air connection

133

191 80

900

80 370 453

1303

945

638

945

127

370 145

214

603

451

296

1158

1099

2444

110

525

Absauganschluß

Connection dust-extraction

Ø120 mm

Absauganschluß

Connection dust-extraction

Ø120 mm

Absauganschluß

Connection dust-extraction

2 x Ø80 mm

Anschluss Pneumatik

Compressed air connection

Edgebander

G 330 / G 360 / G 380

Machine including packaging

Length *) 2350 mm

Width 780 mm

Height 1550 mm

Gewicht netto *) ~450 kg

*) depending on the equipment

4 Specifications

4.1 Dimensions and weight

Technical specifications

4.2 Operating conditions

Operating/room temperature +18 max. +40 °C
