4. CARATTERISTICHE E DATI TECNICI

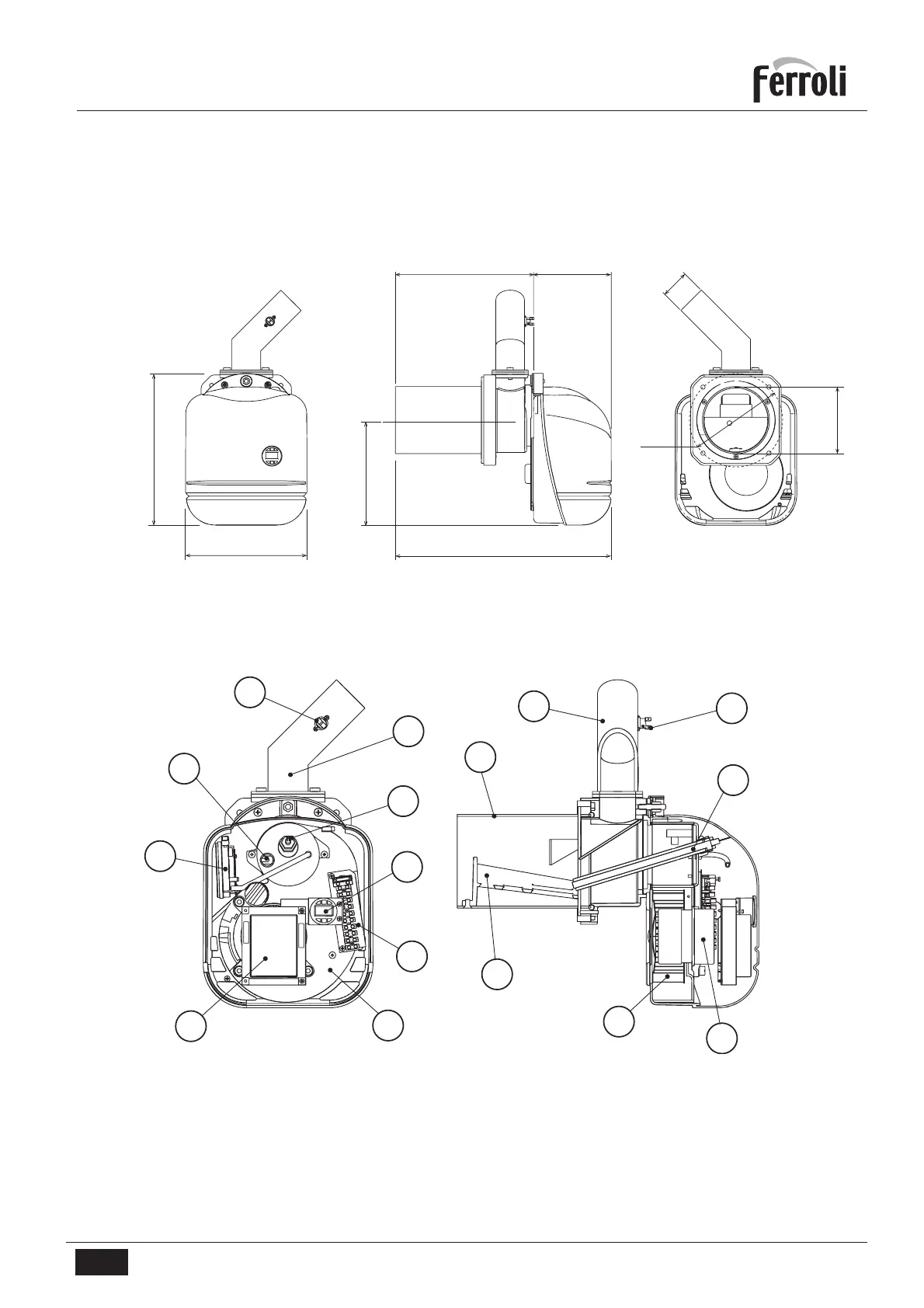

4.1 Dimensioni
454253
315
Ø 139
218
288
Ø 60
162
Ø190
4.2 Vista generale e componenti principali
11
10
6
8
12
9
4
6
7
3
5
2
1
8
9
13
Legenda
1 Trasduttore di pressione
2 Centralina
3 Corpo bruciatore
4 Morsettiera
5 Interfaccia utente
6 Resistenza
7 Fotoresistenza
8 Termostato 85°
9 Tubo per carico bruciatore
10 Motore
11 Ventola
12 Boccaglio
13 Griglia
fig. 7
fig. 8
