SUN P7
65
Cod. 3540I810 - 03/2009 (Rev. 00)
FR

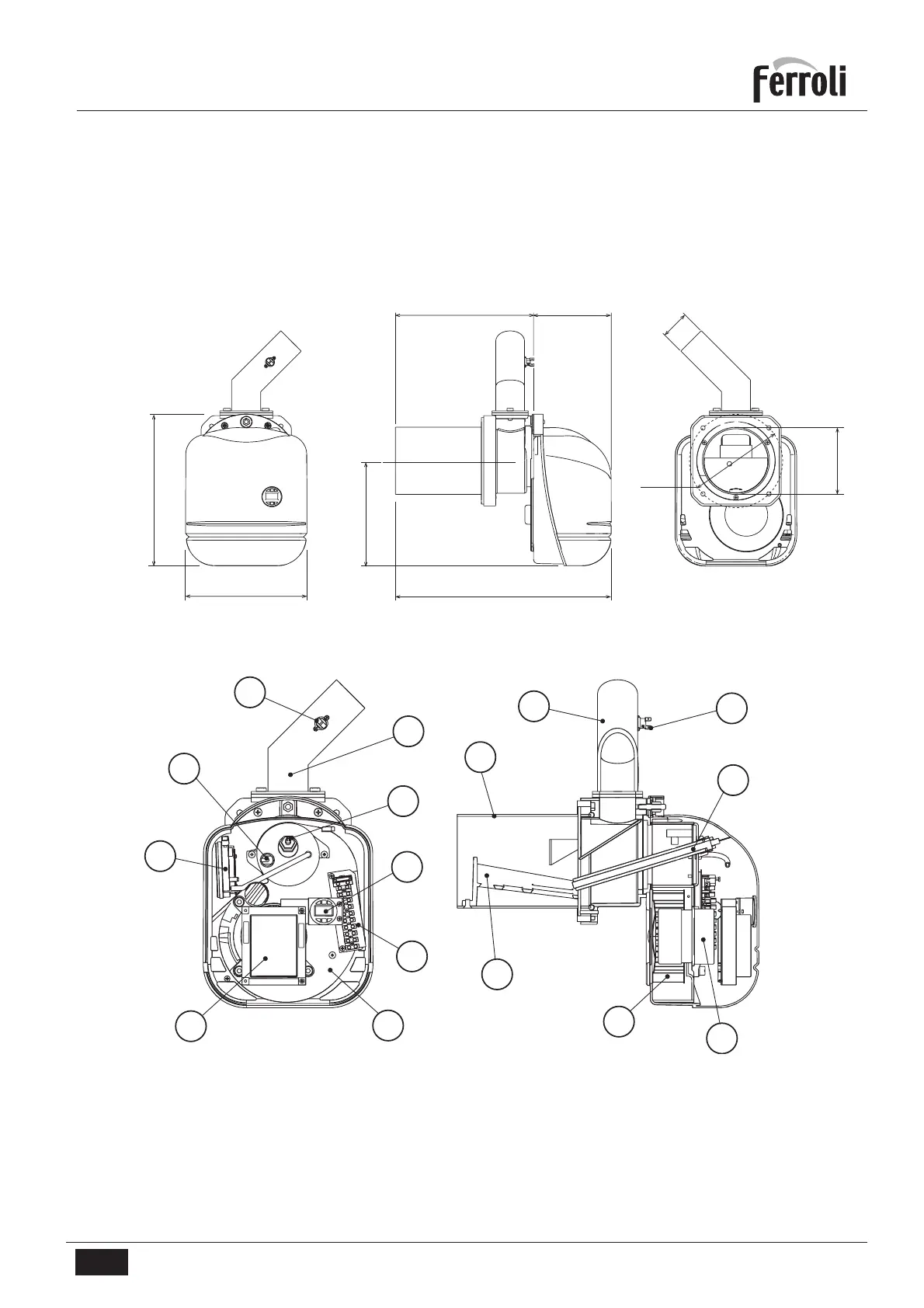

4. CARACTÉRISTIQUES ET DONNÉES
TECHNIQUES
4.1 Dimensions
454253
315
Ø 139
218
288
Ø 60
162
Ø190
4.2 Vue générale et composants principaux
11
10
6
8
12
9
4
6
7
3
5
2
1
8
9
13
Légende
1 Transducteur de pression
2 Pupitre de commande électronique
3 Corps brûleur
4 Bornier
5 Interface usager
6 Résistance
7 Photorésistance
8 Thermostat 85°
9 Tube de chargement du brûleur
10 Moteur
11 Ventilateur
12 Embout
13 Grille
fig. 7
fig. 8
