SUN P7
59
Cod. 3540I810 - 03/2009 (Rev. 00)
FR
2.3 Raccordements électriques
Le brûleur est équipé d'un bornier multipolaire pour les raccordements électriques ; voir le schéma
électrique du chapitre « 4 Caractéristiques et données techniques » pour les raccordements. Les
raccordements électriques à faire effectuer par l'installateur sont les suivants :
• ligne d'alimentation
• contact de demande de chauffage
• connexion du moteur de la vis sans fin
La longueur des câbles de connexion doit permettre l'ouverture du brûleur et éventuellement de la
porte de la chaudière. Le remplacement du câble d'alimentation du brûleur ayant subit des dommages
doit être effectué uniquement du personnel habilité à effectuer cette opération.
Le brûleur doit être raccordé à une ligne électrique monophasée, 230 V-50 Hz.
Faire vérifier par un professionnel qualifié l'efficacité et la conformité de la connexion avec la
mise à la terre. Le constructeur décline toute responsabilité pour des dommages découlant
de l'absence de connexion de mise à la terre de l'installation. Faire vérifier que l'installation
électrique est adaptée à la puissance maximale absorbée par l'appareil, indiquée sur la plaque
signalétique de la chaudière.
Il est important de respecter la polarité (LIGNE : câble marron / NEUTRE : câble bleu / TERRE :
câble jaune-vert) dans les raccordements au réseau électrique.
400

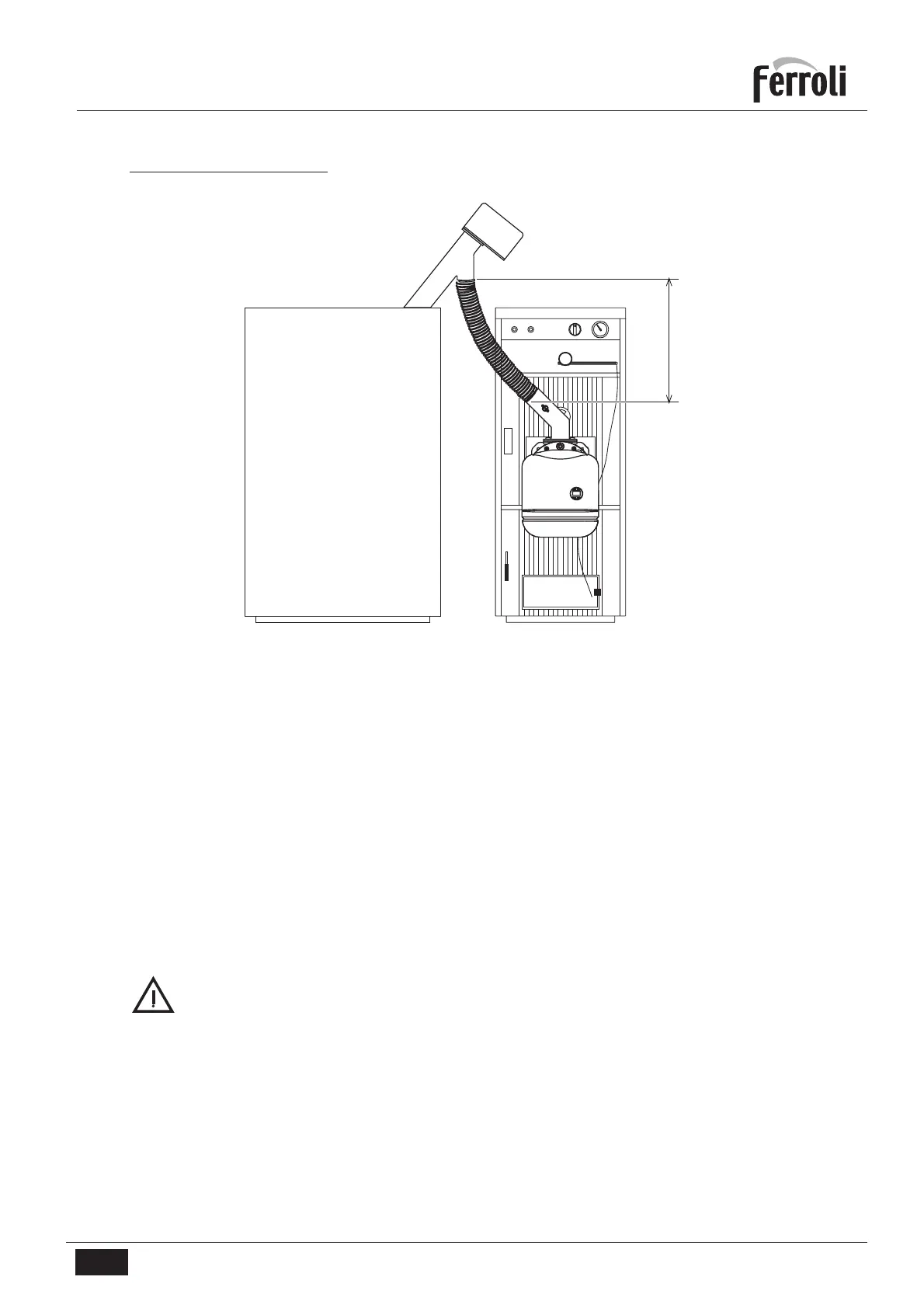

fig. 4
Fixation à la chaudière
