2.3 Conexiones eléctricas
El quemador está provisto de una regleta multipolar para los enlaces eléctricos; para efectuar las
conexiones véase el esquema eléctrico en el capítulo “4 Características y datos técnicos”. El instalador
debe realizar las siguientes conexiones eléctricas:
• línea de alimentación
• contacto de solicitud
• conexión motor cóclea
La longitud de los cables de enlace debe ser tal que permita la apertura del quemador y de la puerta
de la caldera. En caso de avería en el cable de alimentación del quemador, éste deberá ser sustituido
sólo por persona habilitada.
El quemador debe conectarse a una línea eléctrica monofásica, 230 V / 50 Hz.
Solicitar a personal profesionalmente cualificado que controle la eficacia y la adecuación de
la instalación de tierra ya que el fabricante no se hace responsable por los eventuales daños
provocados por la falta de puesta a tierra de la instalación. También se ha de controlar que la
instalación eléctrica sea adecuada a la potencia máxima absorbida por el aparato, indicada en
la chapa de datos.
Es importante respetar la polaridad (LÍNEA: cable marrón / NEUTRO: cable azul/TIERRA : cable
amarillo-verde) de las conexiones a la línea eléctrica.
400

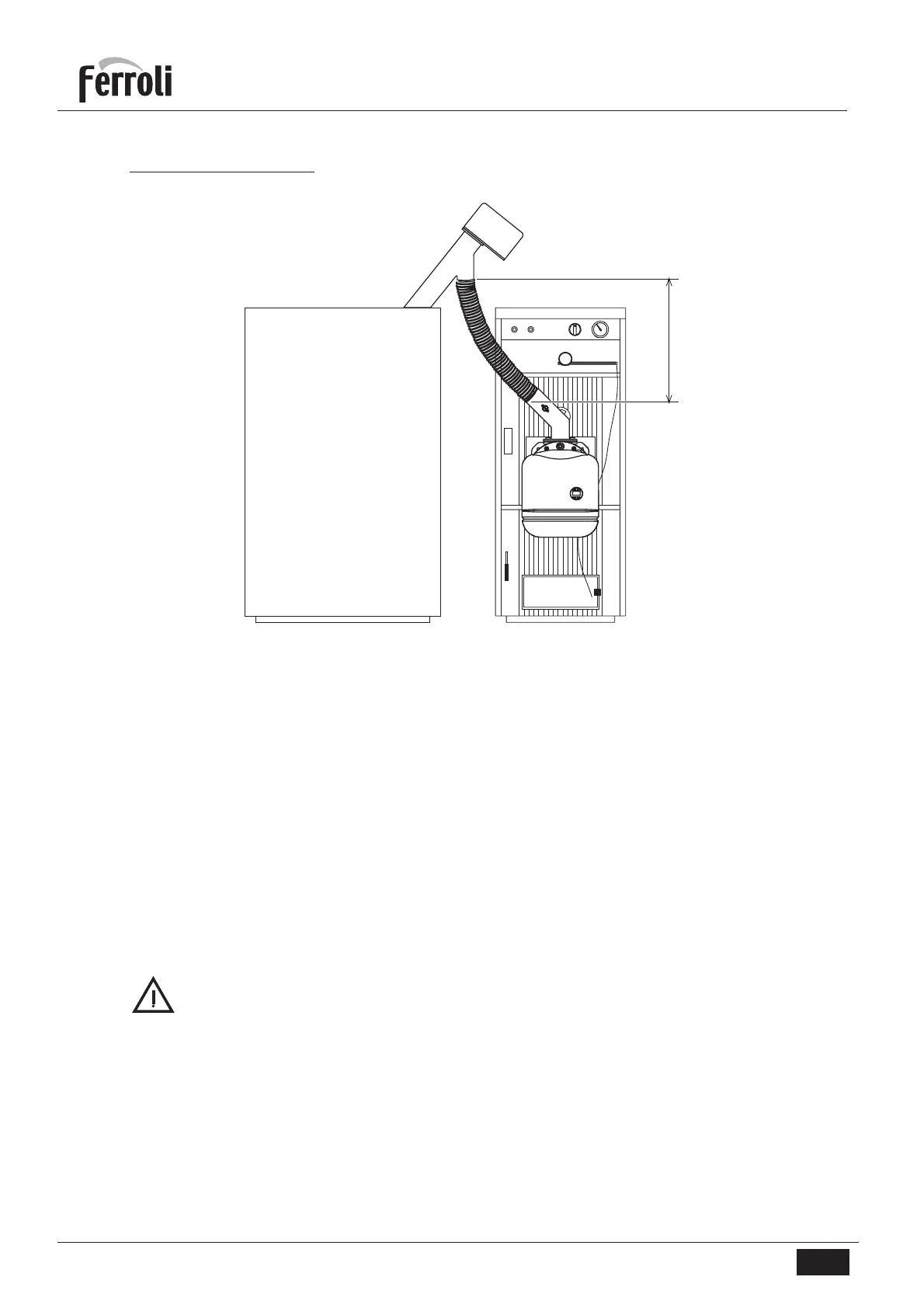

Fig. 4
