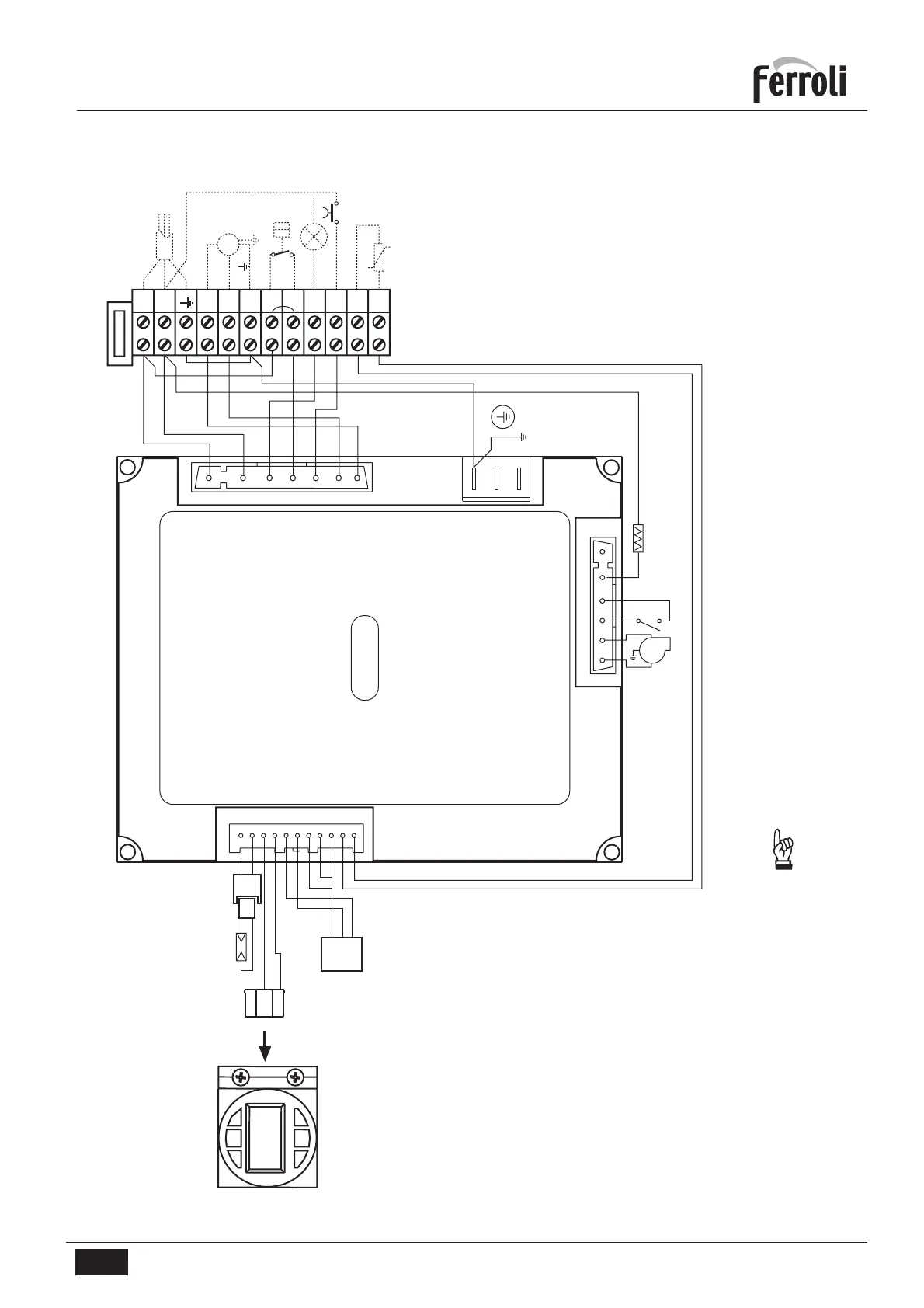

4.4 Schema elettrico
OUT
+15V
GND
DBM13
L
N
4
5
6
7
8
9
10
11
12
A
B
C
D
E
X2
X1
X3
218
239
16
297
FR
X7
INTERFACCIA
UTENTE BIT01.02
34
L
N
11
10
9
8
7
6
5
4
3
2
1
1
2
3
4
5
6
7
6 5 4 3 2 1
12
34
3.15 A
Legenda
FR Fotoresistenza
16 Ventilatore
34 Sensore temperatura riscaldamento
218 Termostato sicurezza pellet
239 Accenditore
297 Trasduttore di pressione aria
A Alimentazione elettrica
B Coclea motore
C Contatto di richiesta
D Segnalazione blocco
E Sblocco bruciatore
fig. 9
Attenzione: prima di collegare il contatto di richiesta, togliere
il ponticello sulla morsettiera.
