SUN P7
81
Cod. 3540I810 - 03/2009 (Rev. 00)
BG
4. ХАРАКТЕРИСТИКИ И ТЕХНИЧЕСКИ
СПЕЦИФИКАЦИИ

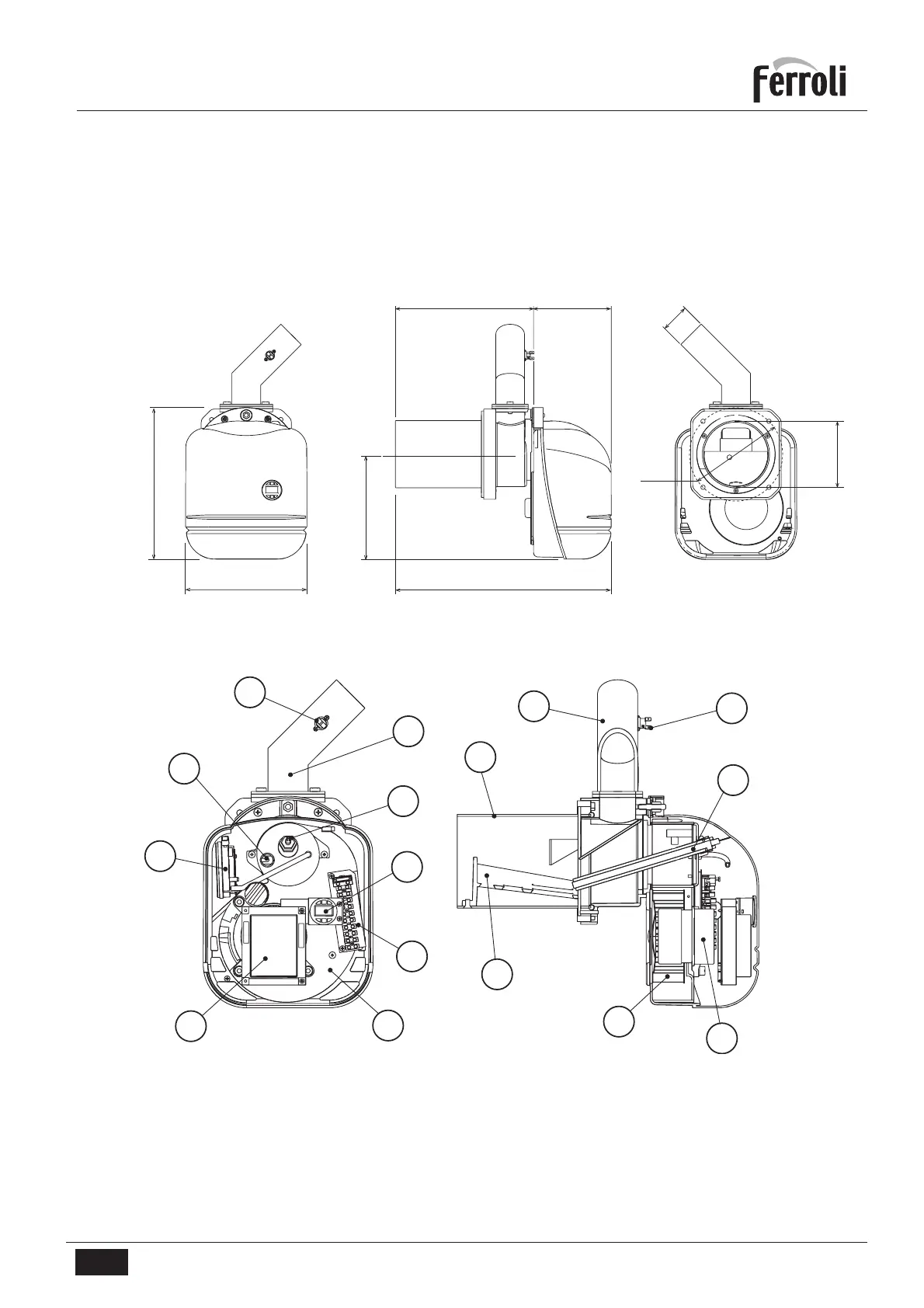

4.1 Размери
454253
315
Ø 139
218
288
Ø 60
162
Ø190
4.2 Общ вид и главни компоненти
11
10
6
8
12
9
4
6
7
3
5
2
1
8
9
13
Легенда
1 Преобразовател на налягане
2 Система
3 Корпус на горелката
4 Клеморед
5 Интерфейс на потребителя
6 Резистор
7 Фоторезистор
8 Термостат 85°
9 Тръба за зареждане на горелката
10 Електромотор
11 Вентилатор
12 Накрайник
13 Решетка
фиг. 7
фиг. 8
