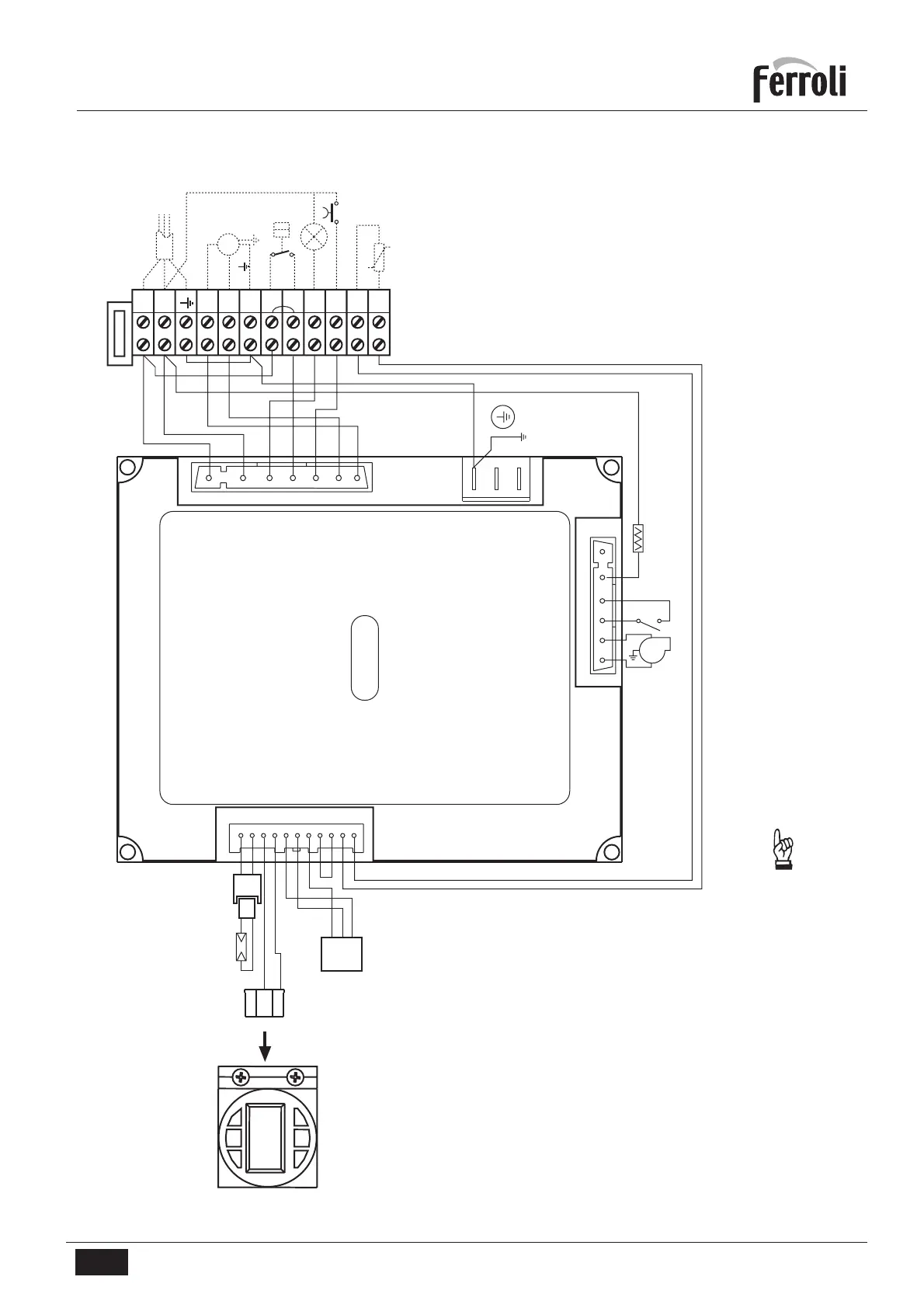

4.4 Електротехническа схема
OUT
+15V
GND
DBM13
L
N
4
5
6
7
8
9
10
11
12
A
B
C
D
E
X2
X1
X3
218
239
16
297
FR
X7
INTERFACCIA
UTENTE BIT01.02
34
L
N
11
10
9
8
7
6
5
4
3
2
1
1
2
3
4
5
6
7
6 5 4 3 2 1
12
34
3.15 A
Легенда
FR Фоторезистор
16 Вентилатор
34 Сензор на температурата на
отопление
218 Защитен термостат за пелети
239 Запалка
297 Преобразовател на налягане на
въздуха
A Електрозахранване
B Спирала на електромотора
C Контакт за заявка
D Сигнализация за блокиране
E Деблокиране на горелката
фиг. 9
Внимание: преди да свържете контакта за заявка, извадете
мостчето на клемореда.
