3 Funktion und Anwendung
In der Druckkammer des Druckschalters Typ SDE5−... wirkt der Druck p des Lei
tungssystems. Der Druckschalter schließt (Schaltelementfunktion NO: Schließer)
oder öffnet (Schaltelementfunktion NC: Öffner) einen Stromkreis bei Erreichen des
Schaltdrucks. Die Schaltelementfunktion ist ab Werk voreingestellt und nur beim
SDE5−...−FP−... veränderbar. Der SDE5−... ist mit unterschiedlichen Schaltfunktionen
(Modus 0...3) erhältlich.
Der SDE5−...
dient bestimmungsgemäß zur Überwachung von Druckveränderungen
im Druckleitungssystem. Der SDE5−... wandelt pneumatische Druckwerte und
liefert elektrische Signale, die für Steuerungs− oder Regelfunktionen nutzbar sind.

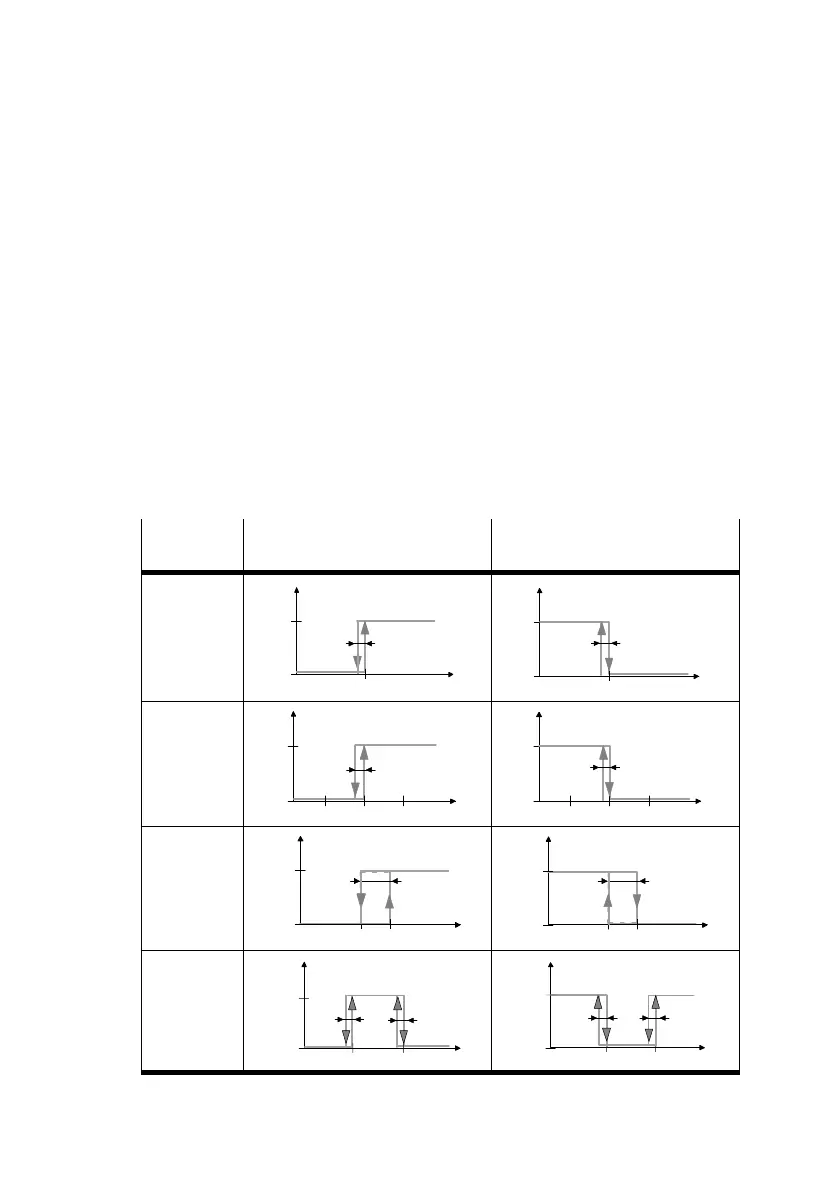

Signalverlauf über den angelegten Druck p
Schalt−
funktion
Schaltelementfunktion:
NO (Schließer)
Schaltelementfunktion:
NC (Öffner)
Modus 0:
Schwell
wert−
komparator
p
1
0
OUT
SP = TP1
Hy
p
1
0
OUT
SP = TP1
Hy
Modus 1:
Schwell
wert−
komparator
p
1
0
OUT
SPTP1 TP2
Hy
p
1
0
OUT
SPTP2
TP1
Hy
Modus 2:
Hysterese−
komparator
p
Hy
SP=TP2TP1
1
0
OUT
p
Hy
SP=TP1TP2
1
0
OUT
Modus 3:
Fenster−
komparator
p
1
0
OUT
SP
min
SP
max
=TP1 =TP2
Hy
Hy
p
1
0
OUT
SP
min
SP
max
=TP2 =TP1
Hy
Hy
Bild3: Legende: TP = Teachdruck / SP = Schaltdruck / Hy = Hysterese
