5 Einbau
Einbau mechanisch

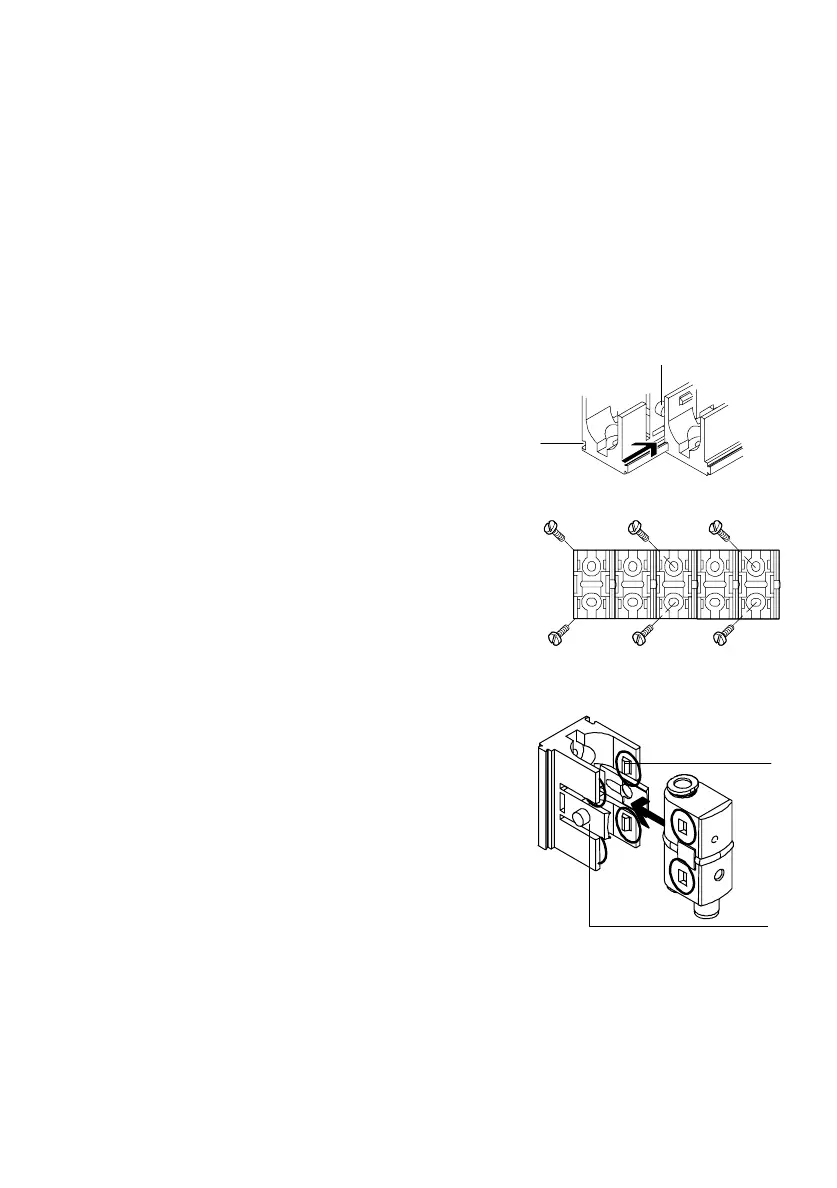

Beim Einsatz mehrerer Wandhalter:
S Schieben Sie den Schwalbenschwanz des
Wandhalters in die Verbindungsnut (A)
des nächsten Wandhalters.
Die Nase (B) wegdrücken.
S Befestigen Sie den ersten und letzten
Wandhalter mit jeweils 2 Schrauben
(Durchmesser: 4 mm) an der vorgese−
henen Stelle.
Im Falle von mehr als 3 Wandhaltern ist
zusätzlich jeder zweite Wandhalter mit
2Schrauben zu befestigen.
S Drücken Sie den SDE5−... in den Wand−
halter. Richtig montiert rasten alle vier
Schnapprasten 4 deutlich hörbar ein.
Bei Einzelmontage:
Das Herausbrechen der Laschen (A)
ermöglicht die erweiterte Sicht auf die
Rundum−LE D.
Bild6
(A)
(B)
Bild7
Bild8
4
(A)
