11.6 管道上安裝注意事項

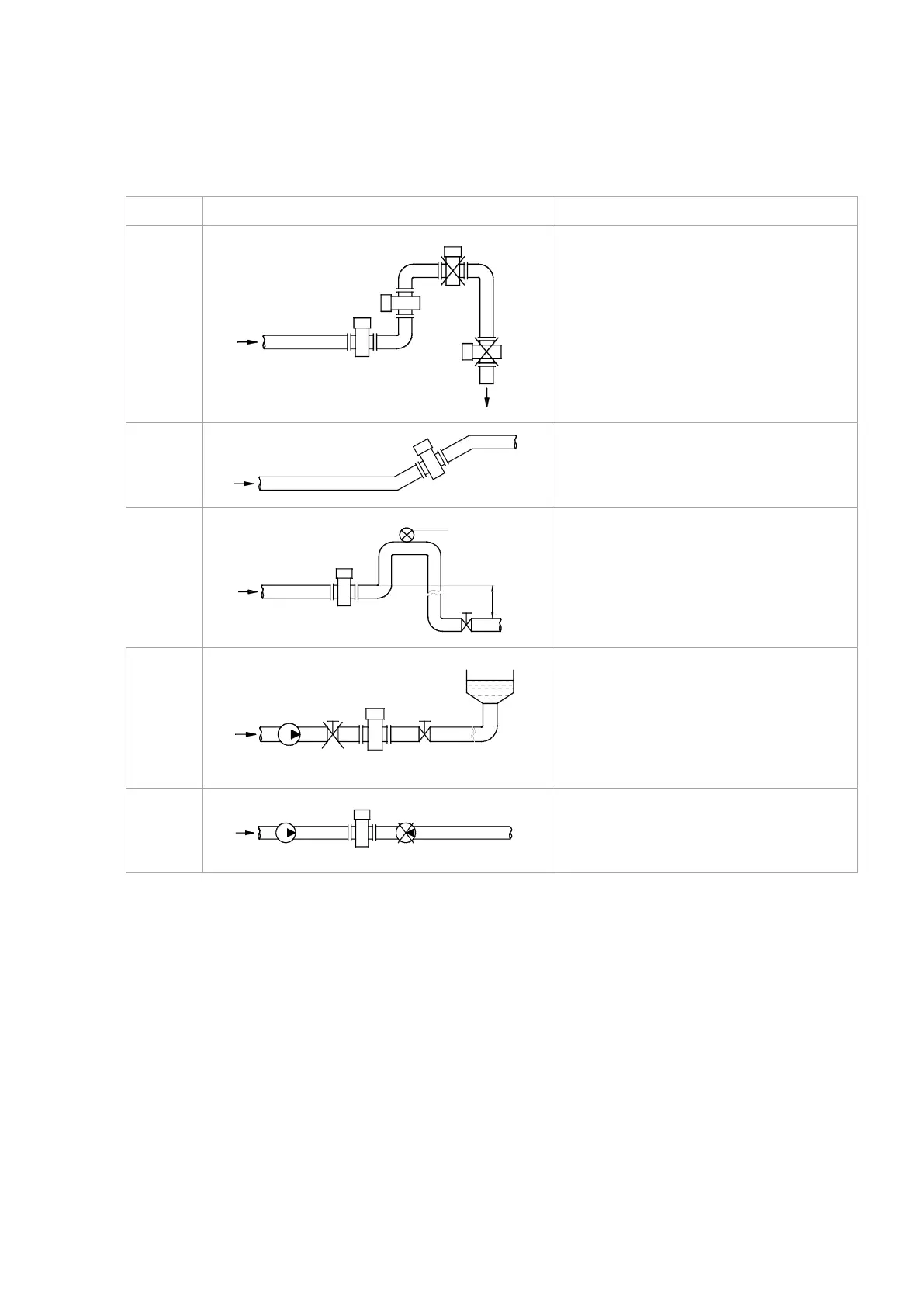

流量計安裝時，必須遵守以下安裝示意圖例，以確保流量計可以保證液體永遠
充滿管道：(以下圖例僅為典型說明，並未包含全部可行的安裝方式，使用者應依實
際工況進行安裝位置判斷。)
序號
圖例
說明
1
 應安裝在水平管道較低處和
垂直向上處。
 避免安裝在管道的最高點和
垂直向下處。
2
 應安裝在管道的上升處。
3
 若管道落差超過 5m，在傳感
器的下游安裝排氣閥
 傳感器的下游應有一定的背
壓。
4
 應在傳感器的下游安裝控制
閥和切斷閥，而不應安裝在
傳感器上游。
5
 傳感器絕對不能安裝在幫浦
的進口處，安裝在幫浦的出
口處。
排气阀
5m
排氣閥
