11.7 接地要求
電磁流量計的接地是非常重要的，若接地不良，無法正常工作，感測器和傳送
器部分應有良好的單獨接地線（銅芯截面積為 1.6mm
2
），接地電阻<10Ω。

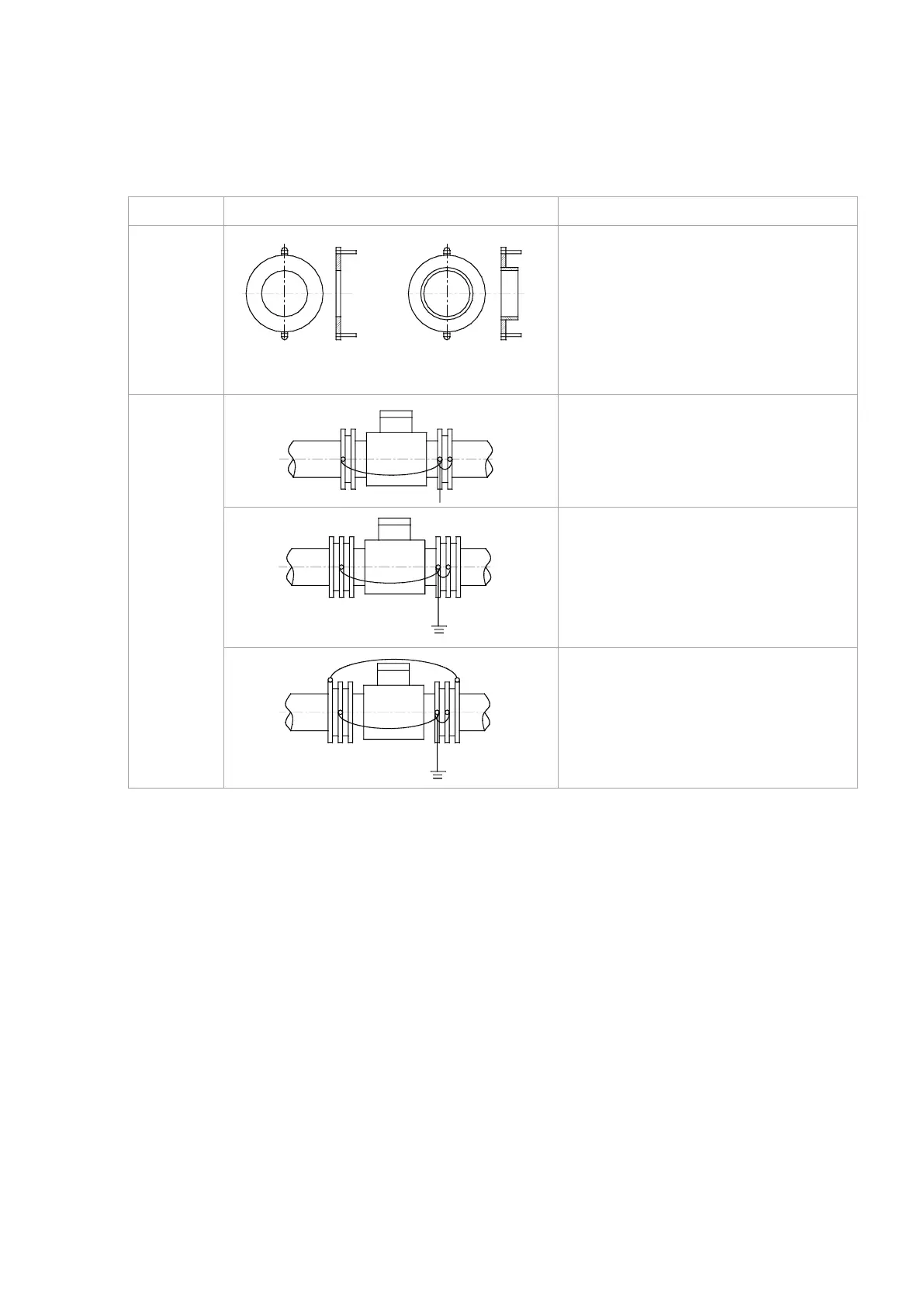

圖例
說明
接地環
 若與感測器連接的管道是絕
緣性的，則需用接地環
 應選擇其材質和電極的材質
一樣，避免被液體。
 若被測介質是磨損性的，應
選擇帶頸接地環。
接地方式
 流量計在金屬管道上的安
裝，金屬管道内壁没有絕緣
塗層。
 流量計在塑膠或内壁有絕緣
塗料、油漆、内襯等管道上
安裝時，應在傳感器的兩端
安裝接地環。
 流量計在陰極保護管道上安
裝，防護电解腐蝕的管道一
般在其壁和外壁是絕缘的，
安裝時需注意接地環和管道
上的法蘭應絕緣。
11.8 改變傳送器盒的方向
傳送器盒可以根據需要作四個不同方向的轉變。
a. 一體型流量計的傳送器盒方向的改變
 取下固定傳送器的 4 個六角螺絲。
 將傳送器盒轉到理想的方向，旋轉時注意內部連接線。
 重新固定傳送器。
