12

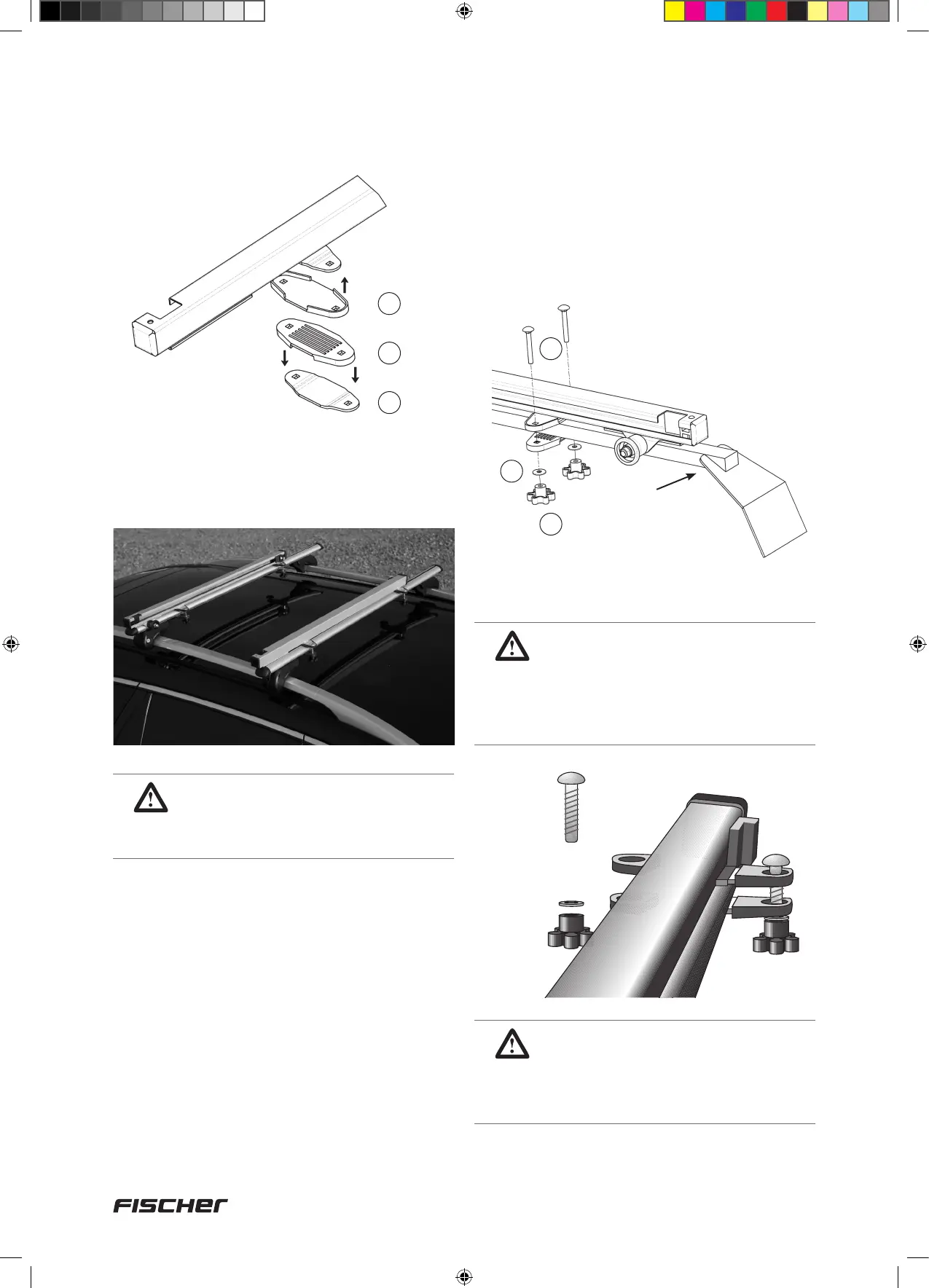

1. Schutzprofile (15) auf Grundplatte der
Führungs schiene (3b+c/4b+c) und
Befestigungsplatte (14) aufdrücken.
2. Führungsschiene (3+4) mit der Öffnung nach
vorne auf den Tragebarren auflegen.
WICHTIG!
Die Stützrolle (3a+4a) muss mindes-
tens auf Höhe der Dachkante (nicht
weiter innen) liegen.
HINWEIS:
Die hinteren Befesti gungsplatten
werden nur locker an geschraubt,
damit sich die Füh rungsschienen
beim Ein schie ben der Trageeinheit
ausrichten können.
TIP:
Zur Erleichterung der Be festigung
der Führungs schienen auf dem
Grundträger die Befestigungsplat-
ten an einer Seite vormontieren.
14
15
Grundträger
11
16
8
Bei Grundträgern mit Barren-
höhe größer als 35 mm
Schloss
schrauben (12)
verwenden
15
3. Schlossschraube (11) – bei Grundträgern mit
Barrenhöhe größer als 35 mm Schloss-
schrauben (12) verwenden – von oben in
Bohrung der Grund platten (3b+c/4b+c)
stecken, von unten Befes ti gungs platte (14)
mit Gummi profil nach oben und Unter-
legscheibe (8) aufstecken. Rändelmutter (16)
aufschrauben. Vordere Be festi gungs platten
fest aufschrauben. Hintere Befesti gungs-
platten nur locker anschrauben.
